SEE Electrical是一款专业的电气绘图软件,我们在电气绘图的时候,为了建立元件之间的电气逻辑,为后续自动生成线号提供条件,我们需要学会用SEE Electrical中的工具画导线,这样才能绘制出有电气参数的原理图。因为普通的几何直线不具备电气属性,没办法参与图纸数据的运算。而导线连接功能可以完善整张图纸的电气网格,解决分段导线相互独立、同电位线路无法合并的问题。下面就给大家介绍一下SEE Electrical如何画导线,SEE Electrical如何连接导线的相关内容。

一、SEE Electrical如何画导线

在电气绘图中导线可以建立电气连接关系,形成电气网络,单纯的摆放元件符号只是独立的图形,只有绘制导线才能连通各个元器件,让SEE Electrical识别信号回路、电位关系,实现电气逻辑建模。没有导线,SEE Electrical就无法判定元件之间是否存在电气关联。所以接下来给大家演示一下如何画导线:

1、我们在SEE Electrical首页工具栏中点击【Electrical】,并在Electrical的展开项中点击【自动连接】。

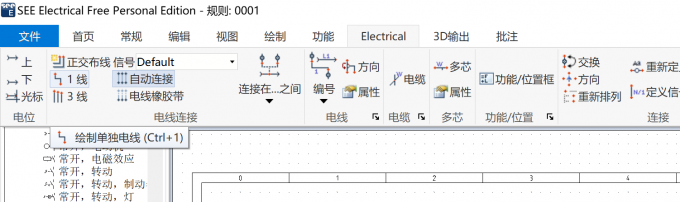

在首页工具栏中点击【Electrical】-【自动连接】
图1:在首页工具栏中点击Electrical-【自动连接】

2、点击自动连接之后,我们需要用鼠标左键分别点击导线的起点和终点。导线的起点和终点都必须在元件的端子上,开启网格与栅格捕捉,绘图界面会显示十字辅助线,自动吸附至网格交点,帮我们精准定位端子。

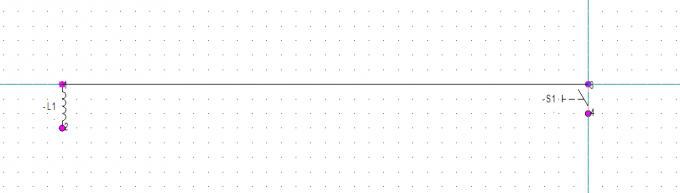

鼠标左键确定导线起点和终点
图2:鼠标左键确定导线起点和终点

3、确定点击起点和终点之后,我们就完成了导线的绘制。如果想要绘制折线导线,就只需要在需要拐弯的地方点击鼠标左键切换方向,再点击终点或者二次转折点就可以了。

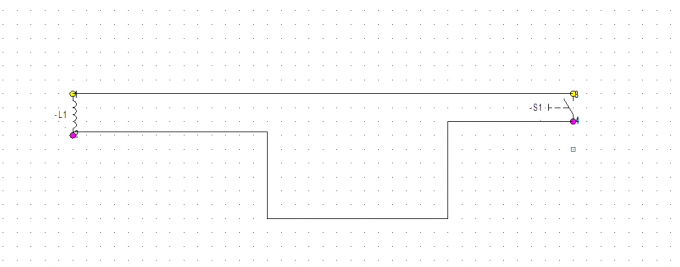

完成导线的绘制
图3:完成导线的绘制

二、SEE Electrical如何连接导线

为了实现不同回路电位线路的合并,实现分段导线之间的电气关联,我们需要学习连接导线。

1、首先,在SEE Electrical电气绘图软件首页的工具栏中点击【Electrical】,在它的展开项中找到【1线】并点击。

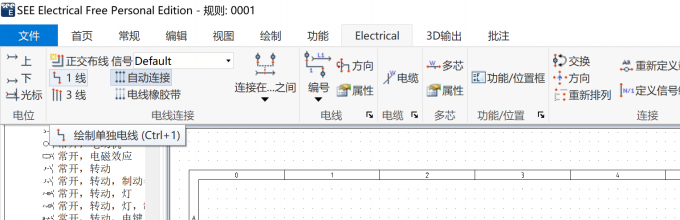

分别点击【Electrical】-【1线】
图4:分别点击Electrical】-【1线】

2、点击1线之后,鼠标左键再次确定起点和终点。在点击完终点之后,我们可能会看到下图的线仍存在于图纸当中,我们单单点击鼠标左键无法将这条折线在图纸中消失,这时我们只需要鼠标右键点击取消该次操作,并再次点击鼠标右键退出操作,就完成了导线的连接。两次鼠标右键的点击完成后我们会看到折线消失了,并且在两个元件的端子之间也有了连接的导线。

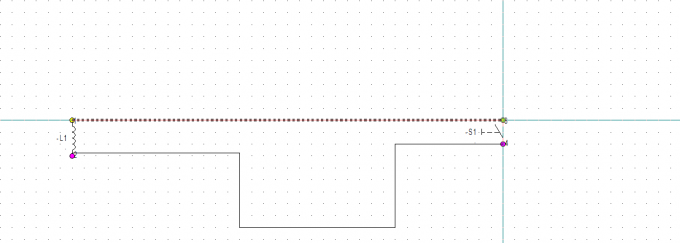

确定起点和终点完成导线的连接
图5:确定起点和终点完成导线的连接

以上就是SEE Electrical如何画导线,SEE Electrical如何连接导线的全部内容了。上文为大家介绍了电气导线的绘制和导线的连接。我们绘制导线需要使用Electrical中的自动连接工具,不要使用普通直线。在布线的时候,要遵循横平竖直的规范。而导线的连接建议开启网格捕捉,必须捕捉到端子端点才可以建立电气关联,只靠近元件是无法形成有效电气回路的。一定要记住普通的几何直线没有电气属性,不能生成线号,无法实现电位互通。
