SEE Electrical原理图中怎么设置导线 SEE Electrical如何生成导线编号

品牌型号：联想小新14pro

系统：Windows 11 64位操作系统

软件版本：SEE Electrical V8R2

在电气原理图中，我们通常通过设置导线来表达元器件之间的电气连接关系，搭建完整的控制回路，用于区分不同的电气通路，让图纸可以清晰地传递接线逻辑。而通过给导线编号可以给每根导线分配唯一的编号，让现场接线的时候可以对照图纸走线，这样在后期检查线路时，更方便。下面就给大家介绍一下SEE Electrical原理图中怎么设置导线，SEE Electrical如何生成导线编号的相关内容。

一、SEE Electrical原理图中怎么设置导线

我们在SEE Electrical中如果不提前设置导线，全部使用默认导线，图纸会无法区分不同电压回路，后期批量修改就容易遇到问题，生成接线图、电缆报表时导线参数信息容易缺失。

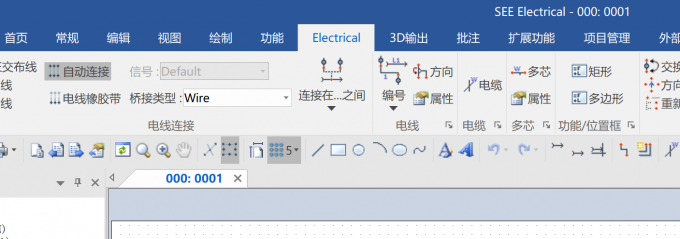

1、在设置导线之前，我们要确认导线已经全部接好，不能有悬空线头、没有接到引脚等问题。在确认没有以上问题之后，我们点击SEE Electrical中的【Electrical】选项卡，在【Electrical】的下拉选项当中找到【电线】展开设置。

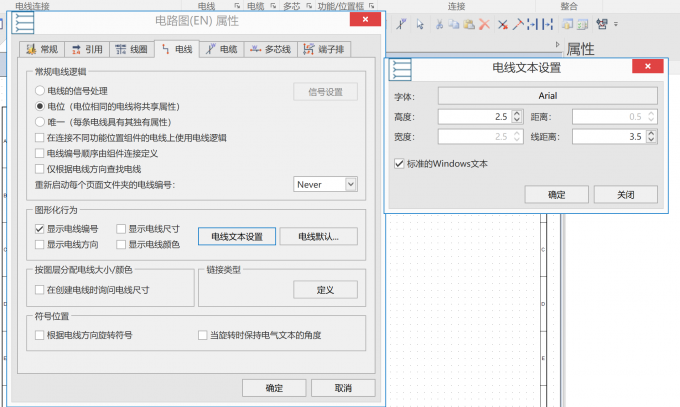

2、点击【导线】之后，我们可以在新弹出的【电路图属性】窗口中对电线进行具体设置，在【图形化行为】栏目中勾选需要显示的内容，勾选完成后点击右侧的【电线文本设置】可以对导线字体、高度、宽度、距离以及线距离进行设置。

3、在【按图层分配电线大小/颜色】当中也可以勾选，随后在右侧的【定义】当中展开可勾选具体电线进行设置。完成之后点击两个【确认】完成对导线的设置。

二、SEE Electrical如何生成导线编号

电气设计中，如果不执行导线编号，导线没有标识，现场接线就没有参照。而我们手动写编号容易重复错乱，后期修改原理图，编号也不会自动更新，造成图纸和实物无法对应的情况。所以我们开始学习如何生成导线编号。

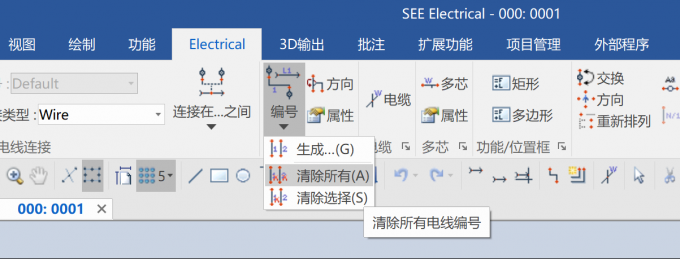

1、如果在生成导线编号之前，我们已经对部分导线进行了编号的设置，我们可以点击【Electrical】选项卡。在【Electrical】选项卡的展开项中选择【编号】，鼠标右键点击【清除所有】或【清除选择】。已有导线编号数量少则可以勾选【清除选择】，如有多数导线已经进行编号设置，则可以选择【清除所有】重新统一编号。

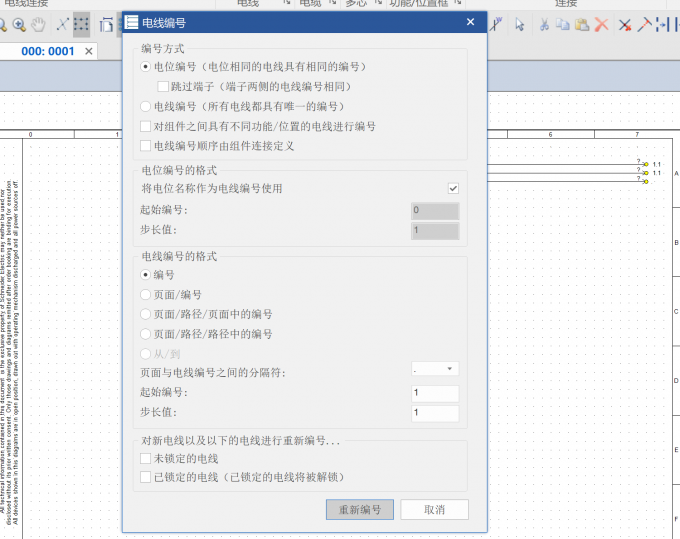

2、在新弹出的【电线编号】窗口中我们可以进行电线编号的格式设置，设置【起始编号】和【步长值】，以及勾选其格式具体内容，一般我们选择【页面/路径/页面中的编号】，选择之后也可以进行分隔符的修改。

3、确认完成编号设置之后，点击【重新编号】完成导线编号的生成。确认生成之后我们返回原页面，观察是否有编号重合，如有重合则可删除后重新单独编号。

以上就是SEE Electrical原理图中怎么设置导线，SEE Electrical如何生成导线编号的全部内容了。我们在设置SEE Electrical中原理图导线前，需要先检查线路没有悬空断点，然后打开Electrical下的电线选项，在电路图属性窗口配置导线显示、文本样式。我们还可以根据图层设置线径与颜色，最后一定要确认保存。在生成导线编号前，我们要先按需清除原有编号，然后在电线编号窗口设置起始号、步长和编号格式，点击重新编号生成，完成后检查有没有编号重复。
