SEE Electrical如何生成工程文件 SEE Electrical文件图可以使用其他软件打开吗

品牌型号：联想小新14pro

系统：Windows 11 64位操作系统

软件版本：SEE Electrical V8R2

我们在电气设计中，创建工程文件是一项常见操作，电气工程文件可以集中收纳整套电气项目的原理图、报表、部件信息等，将所有的关联数据整合在一起，方便我们编辑和查阅。而为了满足跨部门协作、或者对方没有SEE Electrical时，想要查看图纸，就需要用其他软件也能打开图纸，方便图纸的查阅。下面就给大家介绍一下SEE Electrical如何生成工程文件，SEE Electrical文件图可以使用其他软件打开吗的相关内容。

一、SEE Electrical如何生成工程文件

在SEE Electrical中进行电气设计时，通过生成工程文件可以完整保存项目原理图、部件数据等关联内容，这样在项目存档、版本管理时会非常方便，后续调试、现场施工也方便查看和追溯。

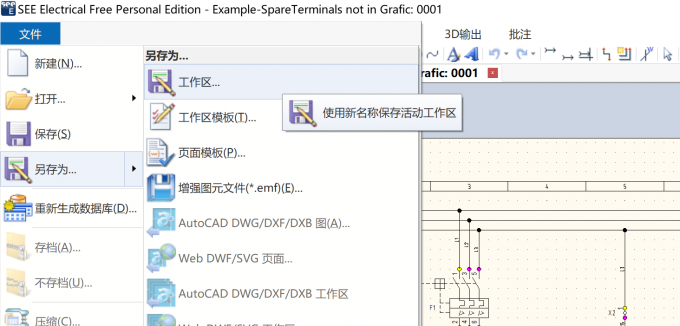

1、在使用SEE Electrical生成工程项目文件前，我们需要检查所有原理图的元件是否已经放置到位，随后进行报表的核对。确认数据无误，完成所有准备工作后，点击需要保存的工程文件，确认该文件已在页面中显示，点击【文件】选项卡，在【文件】选项卡的下拉选项中点击【另存为】，勾选【工作区】。

2、其中在操作时我们需要知道点击【保存】或【导出】功能都不能生成工程文件，只能导出PDF、DWG等外部查看文件，导出后的文件无法在SEE Electrical中编辑整套项目。

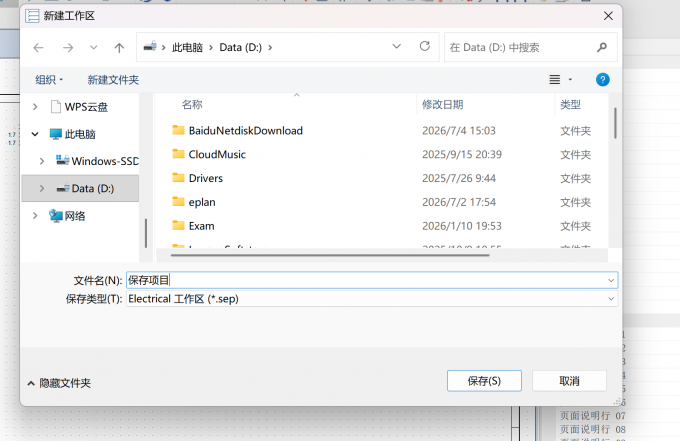

3、随后在新弹出的【新建工作区】窗口中找到合适保存位置，并对该文件进行命名，命名完成后点击【保存】，这样就完成了工程文件的生成。免费版和商业版使用步骤相同。

二、SEE Electrical文件图可以使用其他软件打开吗

SEE Electrical的原生工程文件是没办法直接用CAD软件打开的，只有安装SEE Electrical才能编辑和读取图纸关联的电气数据。我们如果导出为PDF、DWG这类通用格式，就可以用浏览器、CAD软件打开查看，不过这类外部文件会丢失SEE Electrical的内部的部件、导线编号等电气关联信息，只可以用于浏览和打印，不能做电气逻辑编辑。

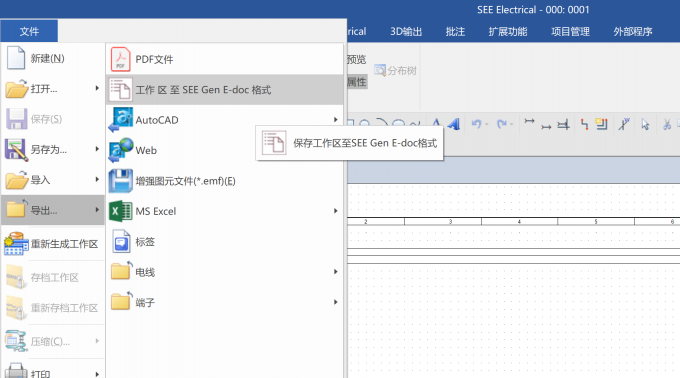

1、由于原生的SEE Electrical工程文件用其余软件都打不开，所以我们需要导出不同形式。确认所有元件都进行绑定数据，没有错误之后。选中需要用其他软件打开的文件图，点击【文件】选项卡，在【文件】选项卡的下拉选项中找到【导出】选项，根据需求导出不同形式，一般我们选择导出【PDF文件】，而商业版也可以导出【AutoCAD】等形式用CAD打开。

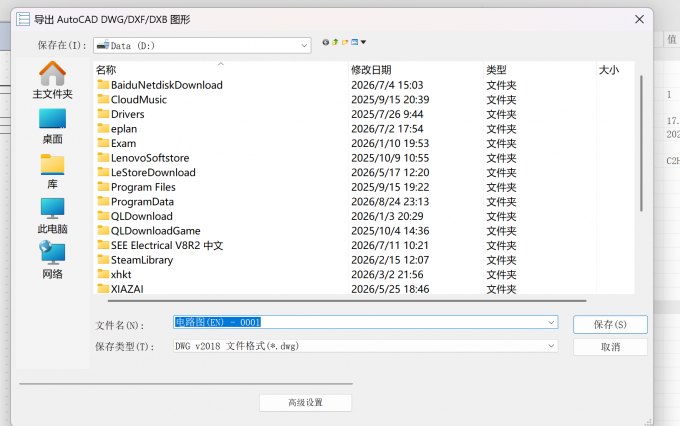

2、例如我这里选择导出【DWG/DXF/DXB图形】，随后选择合适保存文件位置并对其进行命名。点击【保存】就完成了文件图的导出，方便后续用其余软件打开文件图。

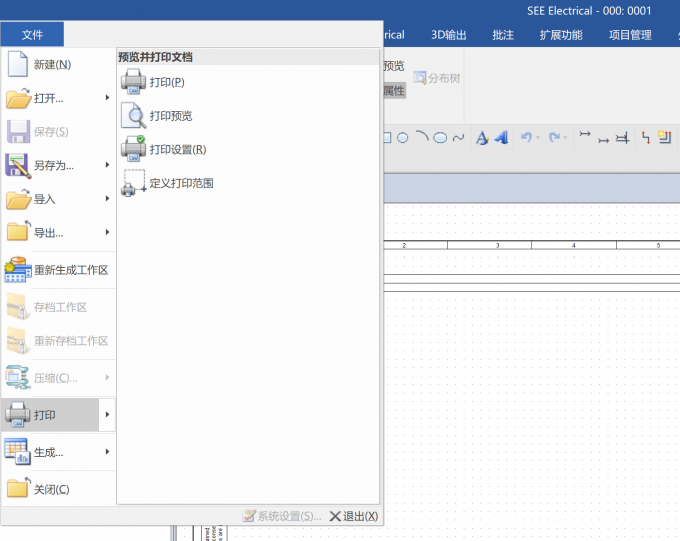

3、如果只想导出成PDF格式，可以直接点击【文件】选项卡，在【文件】选项卡的下拉选项中点击【打印】。

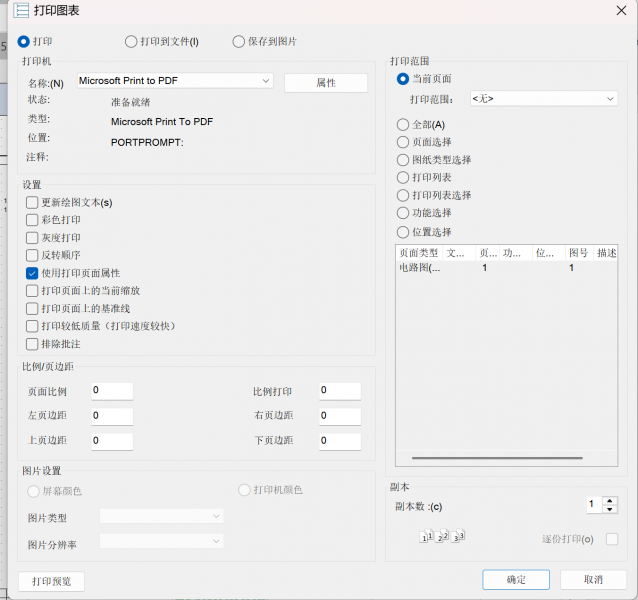

4、随后在新弹出的【打印图表】窗口中对自己的文件图进行要求的设置，在页面上可以设置【名称】以及【页面比例】和【页面边距】，设置后我们点击【确定】完成文件图的导出。

以上就是SEE Electrical如何生成工程文件，SEE Electrical文件图可以使用其他软件打开吗的全部内容了。我们在使用SEE Electrical生成工程文件前，需要先检查元件和报表数据没有问题，然后在SEE Electrical中点击【文件】-【另存为】，勾选工作区，在弹窗中选择保存路径并命名后保存，生成工程文件。使用SEE Electrical制作的原生文件没办法用其他的软件打开，我们可以通过将文件导出成DWG格式，或者通过打印功能导出为PDF，就可以让外部软件查看了，注意不要直接修改文件后缀。
