在电气绘图过程中，SEE Electrical内置符号库经常会缺少非标元件，或者是符号的样式不符合制图规范。而通过编辑符号可以调整外形与端子定位点，适配各类回路设计。我们在编辑完成后存入自定义符号库，方便后续使用。另外我们可以将自定义符号绑定到项目中，这样可以解决新项目无法调取自制符号、符号库不方便管理的问题，进而可以解决各项目间资源相互隔离的问题，能有效避免切换工程时符号资源冲突。下面就给大家介绍一下SEE Electrical怎么编辑符号库的符号，SEE Electrical怎么把符号库设置到项目中的相关内容。

一、SEE Electrical怎么编辑符号库的符号

在图纸绘制过程中，标准库中的符号因为样式固定，无法修改的限制，在遇到非标器件、企业定制图纸样式时，只能通过编辑符号的方式优化。下面给大家演示一下如何操作：

1、我们先在SEE Electrical顶部的工具栏中点击【首页】，在展开菜单中点击【符号】，调出符号导航面板，为后续的新建、复制、编辑符号做好准备。

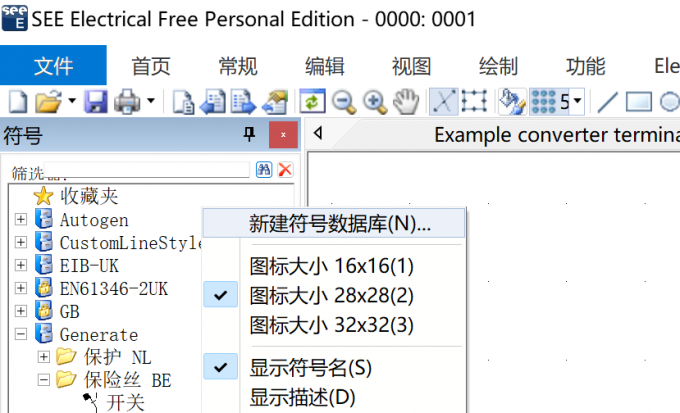

2、在符号导航面板空白处右键，选择【新建符号数据库】。我们新建符号数据库主要用于集中存放自制符号，方便后续绑定到项目使用。

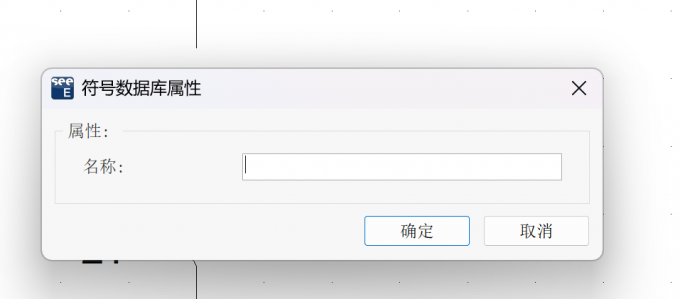

3、点击新建符号数据库后，在新弹出的窗口中对符号库进行命名。

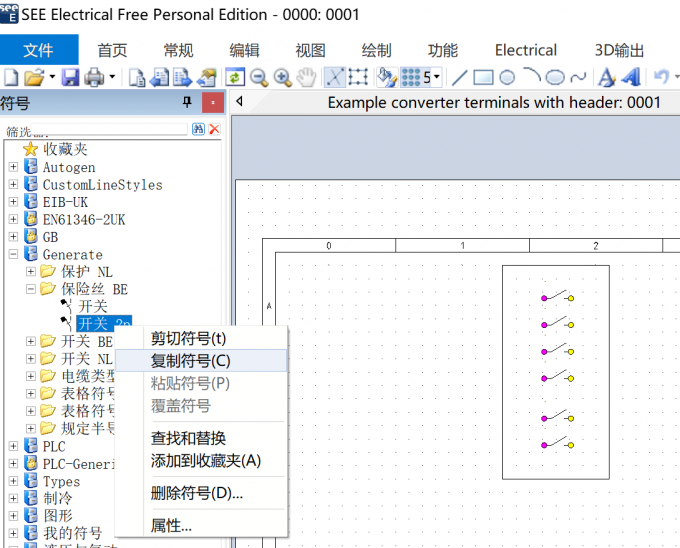

4、完成命名后，我们在符号导航页中找到我们想要进行编辑的符号，先鼠标左键选中该符号，然后选中符号后右键，点击【复制符号】。

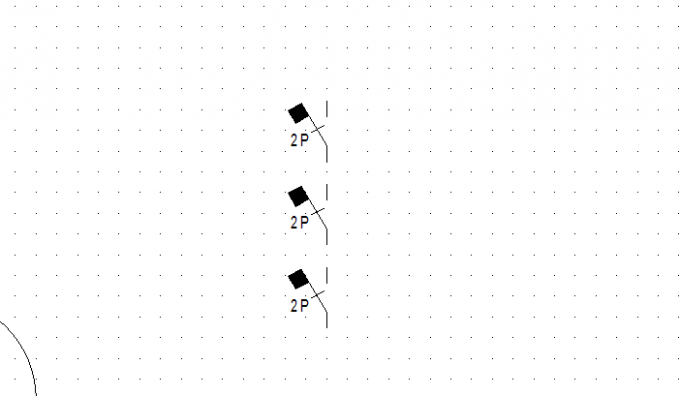

5、复制完符号之后，我们在绘图区域鼠标右键粘贴符号。

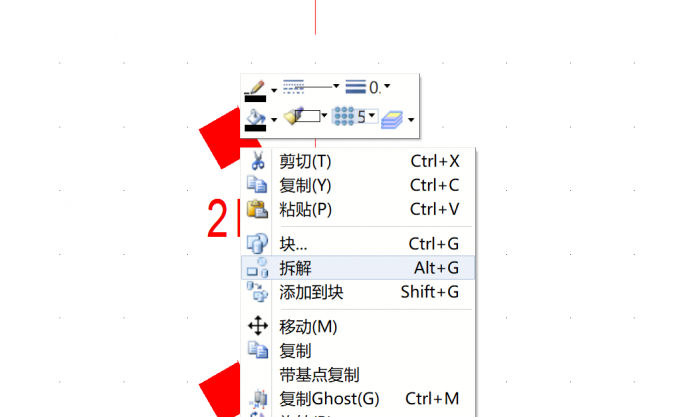

6、鼠标左键框选住我们需要编辑的符号，鼠标右键展开点击拆解。 点击拆解之后，鼠标右键可以开始删除我们想要删除的部分。

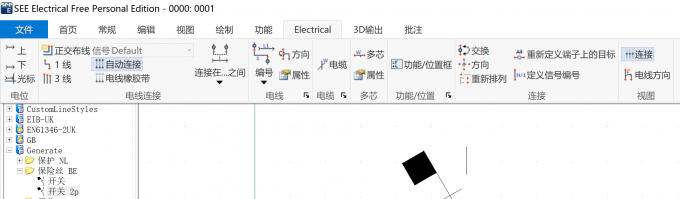

7、最后在工具栏切换至Electrical选项卡，开始添加我们需要添加的定位点或者电线等电气属性工具。

二、SEE Electrical怎么把符号库设置到项目中

为了防止切换工程项目时出现符号资源冲突，方便让符号库随项目统一管理，保障我们日常图纸绘制工作正常进行，下面给大家介绍一下如何把符号库设置到项目中。

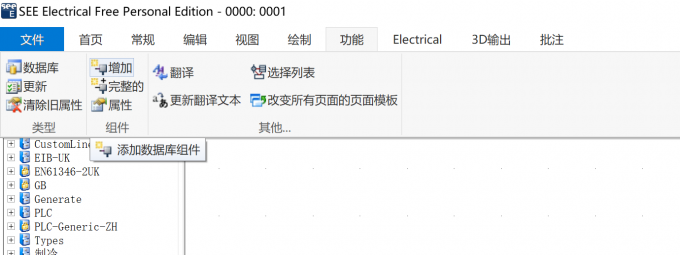

1、我们点击工具栏中的【功能】，在功能展开项中点击【增加】。

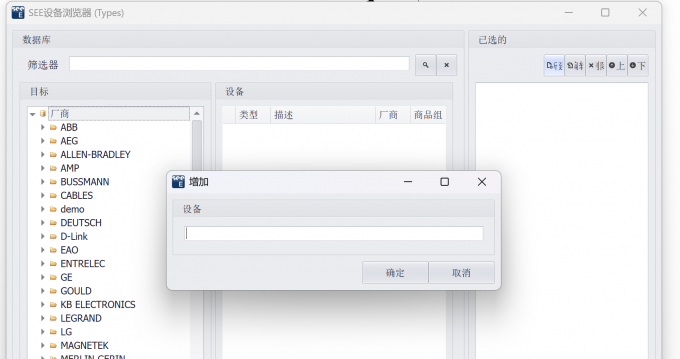

2、在新弹出的窗口右侧栏中找到【增加】，选中目标自定义符号数据库，完成将符号库添加到项目中的步骤。

以上就是SEE Electrical怎么编辑符号库的符号，SEE Electrical怎么把符号库设置到项目中的全部内容了。我们在编辑符号前，需要先新建专属符号数据库，然后再复制原始符号后拆解修改外形，调整完成后再存入自建库，一定不要改动软件原始符号库，也要注意保护端子定位点不随意移位。绑定符号库时，则通过【功能】菜单添加数据库，注意不要一次性挂载大量外部库，避免调取卡顿。绑定失败后，则要核查目标文件为完整符号数据库，不能使用零散独立元件。
