电气柜3D设计软件
SEE Electrical 3D Panel
电气柜布局、自动布线
SEE Electrical 3D Panel 面向电气柜设计和制造环节，可以承接 SEE Electrical 项目数据，在 3D 环境中完成柜体布局、导轨和线槽管理、元器件布置、碰撞检查、自动布线、线长计算以及制造数据输出。

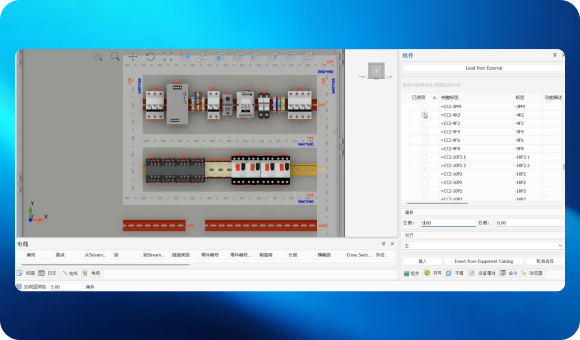

电气柜 3D 布局设计
SEE Electrical 3D Panel 可以承接 SEE Electrical 项目数据，在 3D 环境中完成安装板、柜门、导轨、线槽和元器件布置。
- ✓读取电气项目数据
- ✓安装板布局
- ✓柜门布局
- ✓导轨管理
- ✓线槽管理
- ✓元器件 3D 布置

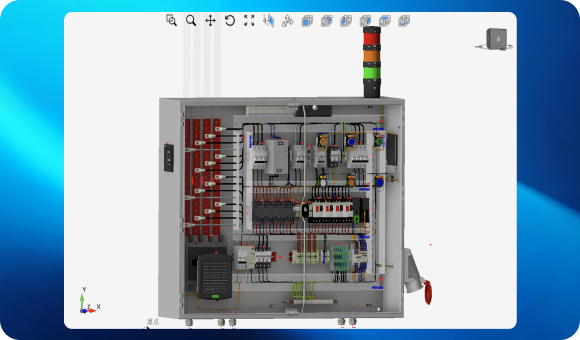

柜体布局与碰撞检查
完成元器件、导轨和线槽布置后，可以继续检查柜内空间和对象位置，减少布局冲突，并为后续布线做好准备。
- ✓元器件位置检查
- ✓碰撞检查
- ✓线槽填充检查
- ✓布局尺寸核对
- ✓导轨布置
- ✓线槽路径整理

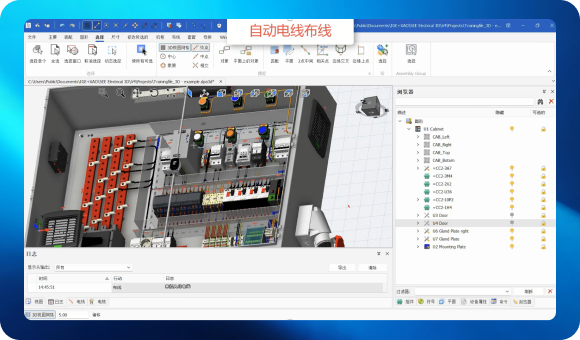

自动布线和线长计算
完成柜体布局后，可以继续处理柜内线路路径、自动布线和线长计算，为后续线材准备、裁线加工和现场接线提供数据。
- ✓自动布线
- ✓线路路径整理
- ✓线长计算
- ✓From-To 线缆清单
- ✓端部处理管理
- ✓2D 文档输出

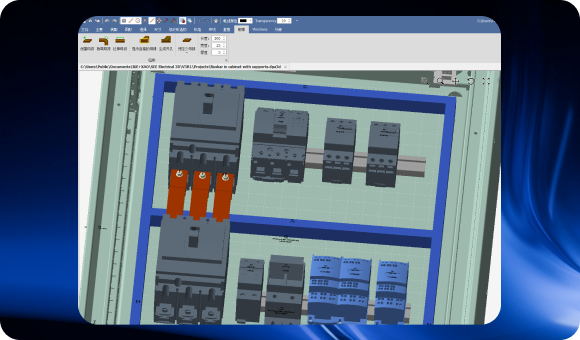

铜排设计 3D Panel + Copper Module
支持配电柜铜排从三维设计到生产制造的完整流程，帮助设计人员快速完成铜排建模、弯曲、开孔和连接检查，提升设计效率与准确性，减少生产返工和材料浪费。
- ✓3D铜排设计
- ✓铜排模型调用
- ✓任意角度弯曲
- ✓自动开孔处理
- ✓碰撞干涉检测
- ✓降低生产成本与材料浪费
