SEE Electrical怎么画PLC原理图 SEE Electrical如何生成PLC程序

品牌型号：联想小新14pro

系统：Windows 11 64位操作系统

软件版本：SEE Electrical V8R2

在使用SEE Electrical画电气图纸时，PLC原理图可以用于展示PLC硬件接线、输入输出点位分配等信息。我们在绘制PLC外部接线原理图时，需要我们定义PLC机架、输入输出模块，完成按钮、传感器、执行元件和PLC端子之间接线。而生成PLC I/O报表可以提升接线施工效率。不过因为SEE Electrical是电气CAD绘图软件，无法生成梯形图PLC控制程序，只能导出I/O地址表，把地址、注释导出Excel，给到TIA‑Portal等PLC编程软件使用。下面就给大家介绍一下SEE Electrical怎么画PLC原理图，SEE Electrical如何生成PLC程序的相关内容。

一、SEE Electrical怎么画PLC原理图

我们在SEE Electrical电气设计软件中绘制PLC原理图，可以用来规划PLC的硬件点位、端子接线以及和外围传感器的连接关系，分配I/O地址。而且PLC原理图会和PLC程序点位对照，减少硬件接线和程序之间点位的错误。

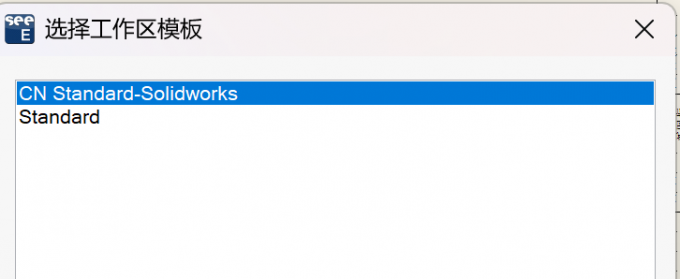

1、首先在画PLC原理图之前要选择合适【工作区模板】，这里我们选择CN Standard-Solidworks。

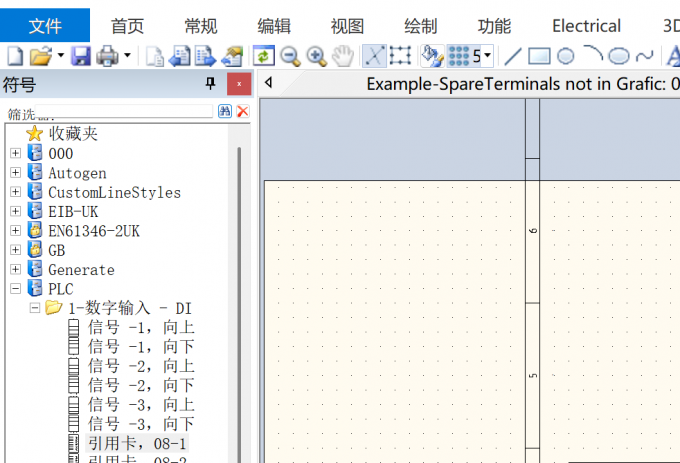

2、因为我们要画的是PLC原理图，所以我们需要在图纸中插入PLC元件进行完整原理图的绘制。我们首先打开SEE Electrical中的【符号】导航页，在【符号】导航页中找到【PLC】并展开。

3、绘制PLC原理图必须要在图中插入：DI数字量输入完整模块、DO数字量输出完整模块、PLC‑CPU主机本体、外围元件，例如按钮接DI端子、指示灯接DO端子，24V直流电源符号、接地符号。

4、而插入完之后DI数字量输入完整模块、DO数字量输出完整模块、PLC‑CPU主机本体这三个对象都需要输入I/O地址，而模块上的引脚仅填写注释。

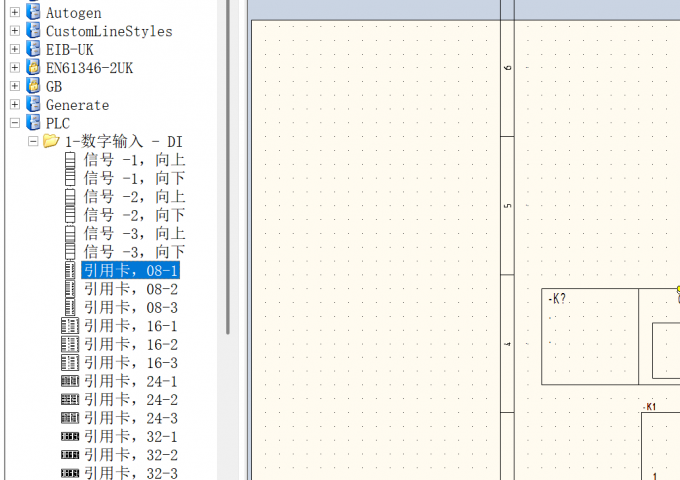

这里我们以插入【1-数字输入-DI】为例，选中我们需要插入的元件，直接鼠标左键拖动到绘图区合适位置。

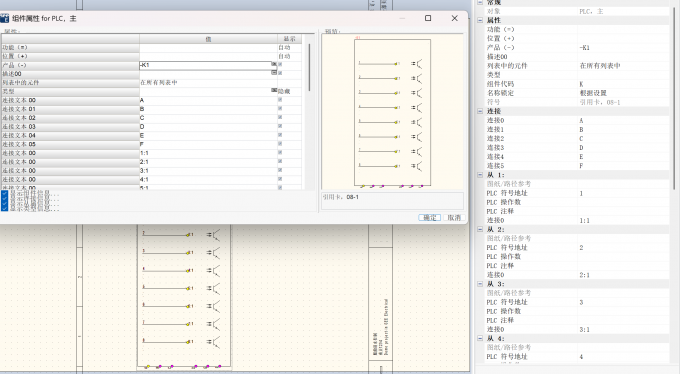

5、将元件插入到合适位置后，鼠标左键双击选中插入的元件，在【组件属性】窗口中鼠标左键双击直接输入具体位置，或在右侧导航页中进行数据的修改。完成修改后点击【确定】，完成元件插入。依次设置全部元件，即可完成原理图绘制。

二、SEE Electrical如何生成PLC程序

SEE Electrical不能生成PLC程序。我们可以通过导出 I/O 地址清单，为PLC编程软件提供点位基础，后续在PLC编程软件内编写程序，实现设备自动化控制，按照预设逻辑运算，输出信号驱动接触器、指示灯等执行器件，替代人工完成重复控制任务，保障设备稳定运行。

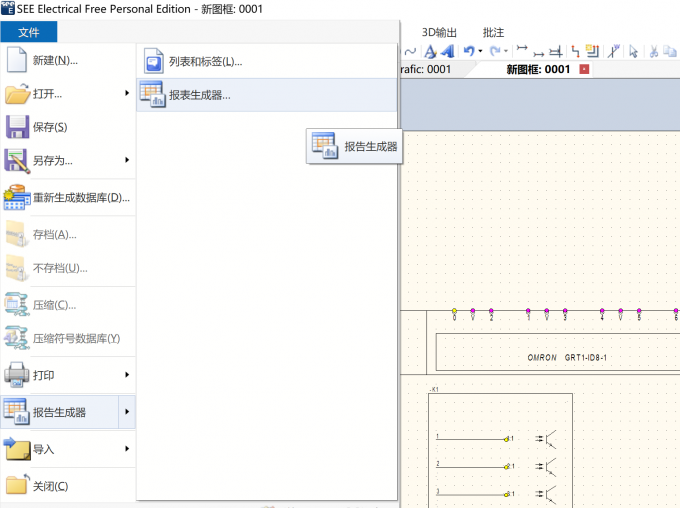

1、确认PLC原理图全部绘制完成，I/O地址、注释填写完整，项目校验无错误后，我们点击【文件】选项卡，在【文件】选项卡的下拉选项中点击【报告生成器】，选择【报告生成器】。

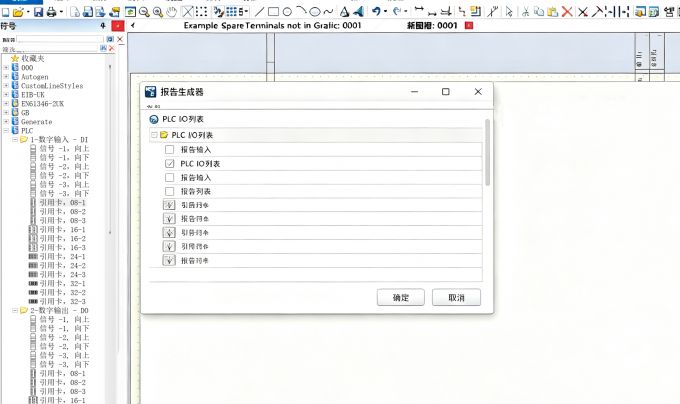

2、随后在新弹出的【报告生成器】窗口中勾选【PLC/IO列表】，点击【确认】。这样即可导出PLC I/O地址清单。

以上就是SEE Electrical怎么画PLC原理图，SEE Electrical如何生成PLC程序的全部内容了。我们在SEE Electrical中绘制PLC原理图需要选择使用CN Standard-Solidworks工作区模板。打开符号导航页找到PLC分类，将PLC主机、DI/DO模块、电源、接地及外围元件拖入绘图区，双击元件打开属性窗口填写I/O地址与注释。图纸绘制完成后，我们点击文件菜单打开报告生成器，勾选PLC/IO列表并确认，就可以导出I/O地址表。注意，SEE Electrical是无法生成梯形图PLC程序的。
