SEE Electrical怎么放置编号 SEE Electrical怎么设置编号格式

品牌型号：联想小新14pro

系统：Windows 11 64位操作系统

软件版本：SEE Electrical V8 R2

我们通过给原理图添加电线编号，可以帮助我们清晰区分各条线路，在图纸查阅和电线报表生成时更方便，让整套电气项目图纸都方便理解。我们也可以自定义电线编号的前缀、起始序号、步长等格式。SEE Electrical电气设计软件还支持按页面连续编号或全局编号，可以统一整套项目的编号规则，避免编号错误等问题，适配不同电气图纸的设计规范要求。下面给大家介绍一下SEE Electrical怎么放置编号，SEE Electrical怎么设置编号格式的相关内容。

一、SEE Electrical怎么放置编号

我们在绘制完电气图纸后如果没有添加导线编号，线路就没有标识，没办法区分各个电线，也不能正常导出电线报表，看图纸时经常会一头雾水。会加大后期施工接线以及故障排查的难度。

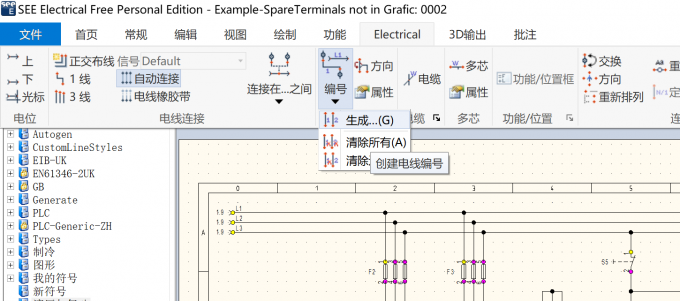

1、我们在SEE Electrical电气CAD软件中打开需要添加编号的目标图纸，在【Electrical】功能区下拉菜单中找到【编号】功能，点击【生成】。编号功能归属于电气板块，如果界面中没有显示Electrical选项卡，我们可以在功能区查找电气板块，依次点击【编号】，再点击【生成】。

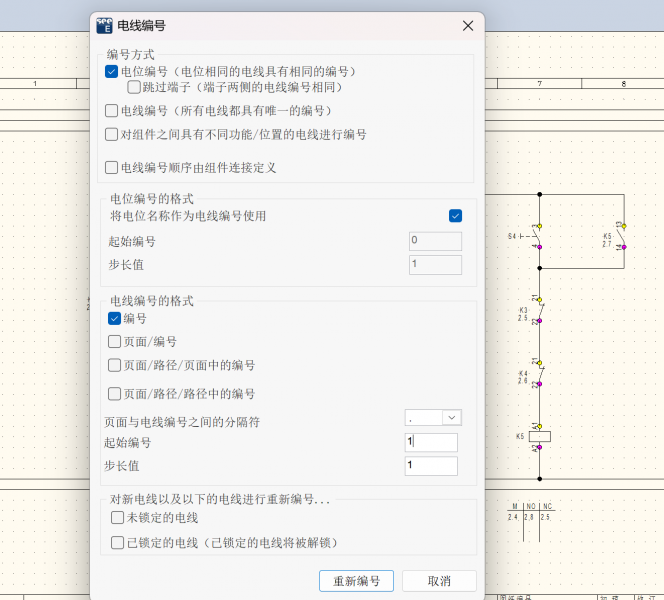

2、点击生成后，会弹出电线编号窗口，我们可以直接沿用默认参数完成编号生成。我们如果需要对已存在的电线编号进行修改，可以在上一步的编号下拉菜单中选择清除所有，清除原有编号后再重新生成，以此来统一整张图的电线编号。

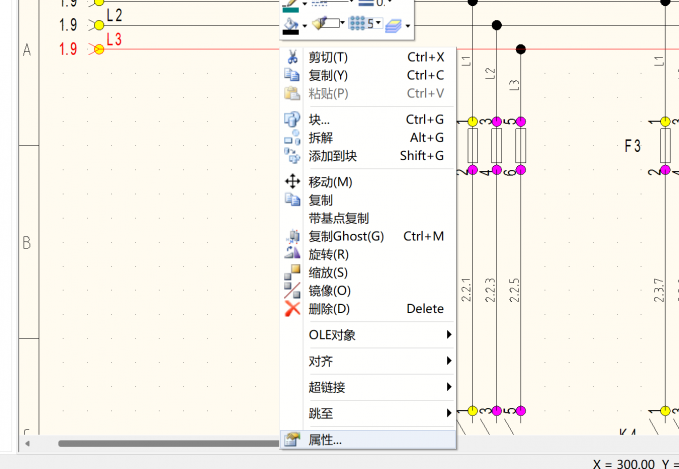

3、如果只想要对单根导线进行编号的放置，我们可以鼠标左键双击或鼠标右键先选中单根导线（导线变为红色）再展开属性导航页。

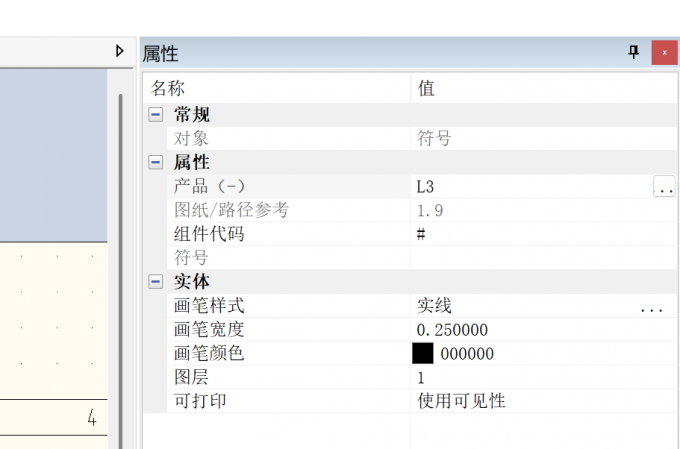

4、随后我们在绘图区的左右两侧便可以看到属性导航页，在该导航页中找到属性一栏，浏览产品或手动输入想要的电线编号按下Enter键完成编号的放置。

二、SEE Electrical怎么设置编号格式

我们如果不熟悉编号的格式设置，直接进行编号生成，就很容易出现编号重复、编号的顺序错乱等问题，生成的编号不符合图纸设计的要求，图纸修改后编号也不会自动适配，导致报表数据出错，让后续的项目核对工作无法顺利进行。

1、和生成编号一样，我们需要先点击【Electrical】找到电气功能中的【编号】，点击【生成】。

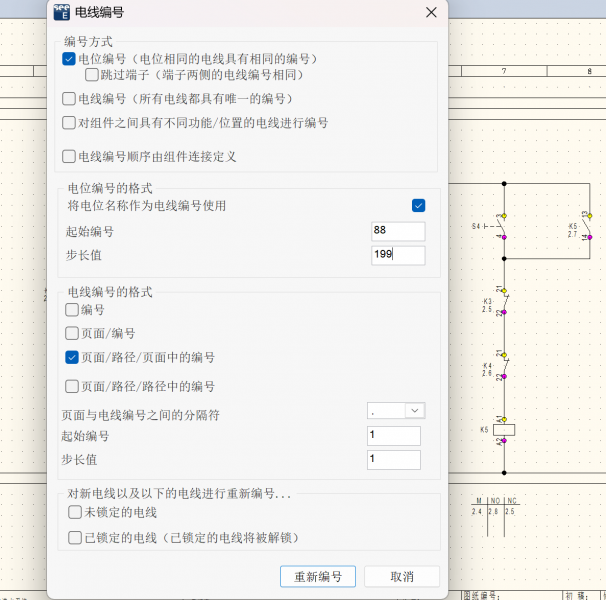

2、编号格式设置一般针对起始编号、步长以及编号生成页面进行配置。在电线编号的窗口中我们可以看到有一栏的标题是电线编号的格式，在这一栏中我们进行编号格式的修改以及选择。一般图纸多且单张图纸有多个图层的项目我们选择第三个编号规则，图纸较简单且没有图层细分的我们选择第一个。

以上就是SEE Electrical怎么放置编号，SEE Electrical怎么设置编号格式的全部内容了。想要在SEE Electrical图纸中放置编号，我们需要打开图纸后，在Electrical功能区选择【编号】-【生成】。单根导线则选中后在属性中手动输入编号。而设置编号格式时需要打开编号生成窗口，然后在电线编号格式栏调整起始编号、步长、编号范围，我们需要根据项目的复杂程度选用对应编号规则，避免编号错乱重复。
