SEE Electrical和CAD哪个好 SEE Electrical和CAD图可以互相转换吗

品牌型号：联想小新14pro

系统：Windows 11 64位操作系统

软件版本：SEE Electrical V8R2

我们在工作中经常会用到各类专业软件，每个软件的侧重点不一样，例如SEE Electrical是专业的电气绘图软件，主要用于绘制电气原理图、自动生成各类报表。而CAD一般指的是AutoCAD，主要用来画机械、建筑图纸，也能画电气图纸，不过AutoCAD更侧重于图形的绘制，不具备电气专业的数据关联和报表自动统计功能。下面就给大家介绍一下SEE Electrical和CAD哪个好，SEE Electrical和CAD图可以互相转换吗的相关内容。

一、SEE Electrical和CAD哪个好

SEE Electrical和CAD软件之间没有绝对的好坏，主要是功能的侧重点不一样。我们如果主要做电气控制设计那更推荐SEE Electrical，如果需要多专业绘图（建筑、机械、通用几何图形）、出通用的工程图纸，建议选择传统的CAD软件。下面就给大家介绍一下两者在使用上的区别：

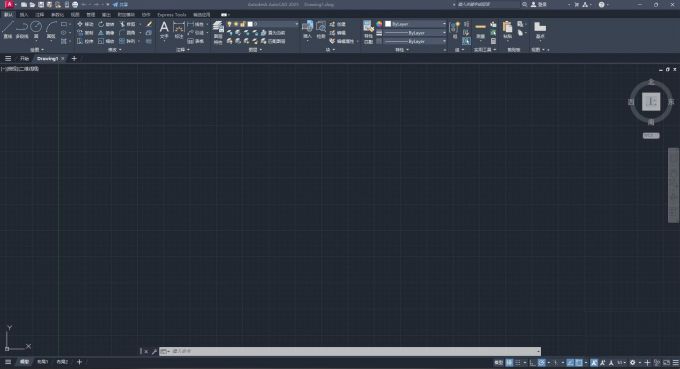

1、在功能上CAD更侧重于二维绘图。所以在CAD软件当中我们主要使用【默认】功能区，在【默认】功能区当中包含绘图、修改、图层、注释面板等选项。

在【默认】功能区域当中我们可以直接绘制普通线条完成二维图形的设计。用CAD绘制完成二维绘图之后，可以手动使用【注释】选项卡，在【注释】选项卡下的【标注】面板做尺寸标注，用【文字】面板添加文字注释说明文字，补充标注进行图纸的说明。

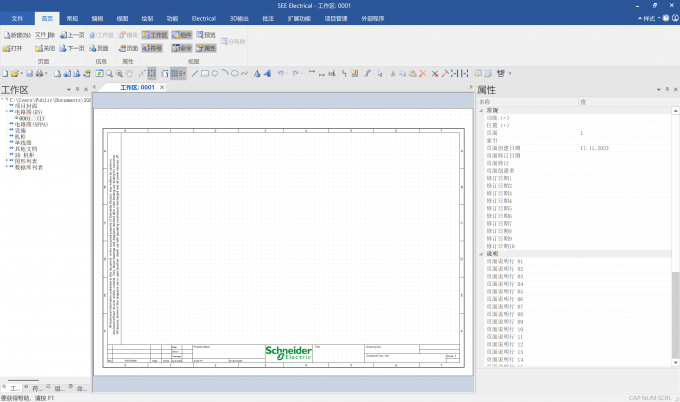

2、如果是电气原理图、回路设计、元件清单统计我们优先选择SEE Electrical。因为SEE Electrical更适合电气设计，所以在SEE Electrical当中我们主要使用原理图功能区来调用各种窗口。其中想要绘制电气类的内容我们主要使用【Electrical】功能区进行导线的绘制以及回路的绘制，因为该功能区下所有符号均自带电气属性。

同时在该窗口当中我们可以在工作区当中找到各类工具栏的导航页，如【符号】导航页，而且SEE Electrical自带电气元件库，我们可以直接使用元件库中的电气元件进行原理图的绘制。

二、SEE Electrical和CAD图可以互相转换吗

SEE Electrical 和 CAD可以借助DWG/DXF格式互相交换图纸，但无法直接进行原生项目互转。我们可以在SEE Electrical中导出DWG/DXF给CAD软件打开，CAD软件绘制的DWG/DXF也能导入SEE Electrical。

这里我们需要注意的是，转换后会丢失电气属性，元件会变成普通线条图形，不再自带部件、导线编号等数据，也无法自动生成BOM、端子报表，只会保留图形外观。比较适合我们在工作中的图纸查看、对外交付，但不适合跨软件继续做电气设计。下面给大家演示一下该如何操作：

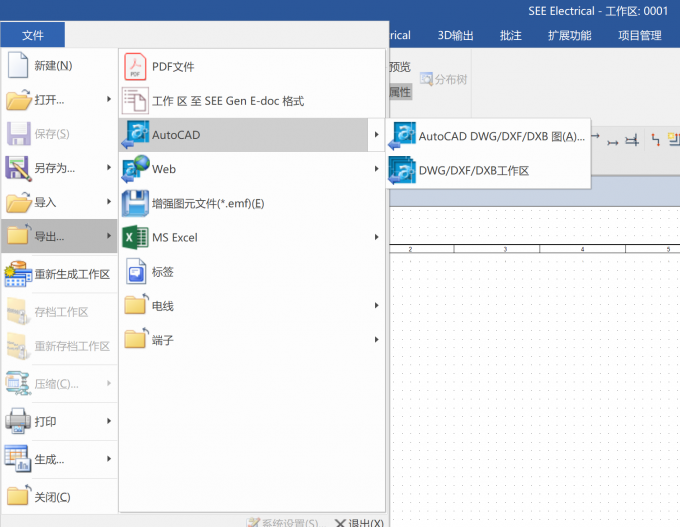

1、想要实现SEE Electrical导出到CAD，首先我们需要确认SEE Electrical图纸当中的所有元器件都已进行了后台数据的绑定，随后即可执行两款软件之间的图纸转换。此时我们需要打开【文件】选项卡，在【文件】选项卡的下拉选项中点击【导出】，选择【AutoCAD】根据需求选择合适的图纸类型。

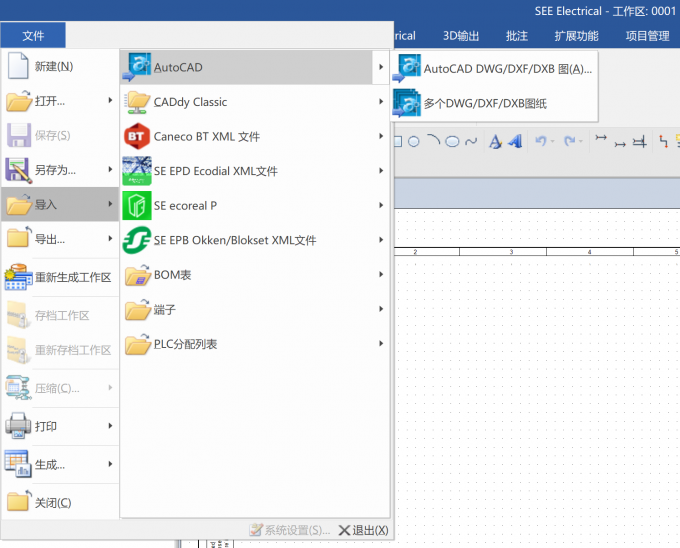

2、如果想要实现CAD图纸导入SEE Electrical，我们则需要在相同的【文件】选项卡当中点击【导入】选择【AutoCAD】并选择需要导入的CAD图纸。

以上就是SEE Electrical和CAD哪个好，SEE Electrical和CAD图可以互相转换吗的相关内容了。SEE Electrical和CAD之间没有绝对的好坏之分，主要是两者的功能侧重点不一样。SEE Electrical比较适合电气设计，元件会自带电气属性。CAD也就是AutoCAD更侧重二维图形绘制，没有电气数据关联的能力。它们绘制出的图纸可以通过DWG/DXF格式互转，不过转换后电气属性就丢失了，只会保留图形，只适合图纸交付查看，不适合继续电气设计。
