SEE Electrical符号怎么旋转方向 SEE Electrical符号怎么组合

品牌型号：联想小新14pro

软件版本：Windows 11 64位操作系统

软件版本：SEE Electrical V8R2

在SEE Electrical中绘制图时我们需要合理分配电线走向和符号布局，这样就可以避免在SEE Electrical中绘制的图电线混乱或电线穿插导致的条理不清晰，所以我们可以学习SEE Electrical符号怎么旋转方向来规范图纸。而在绘图时我们常常会遇到多个符号需要多次出现在一起，符号单独存在逻辑不合理的情况，而当我们把它们组合在一起之后就可以实现逻辑块的合理和便捷的自动连线，所以我们要学习SEE Electrical符号怎么组合。下面就给大家介绍一下SEE Electrical符号怎么旋转方向，SEE Electrical符号怎么组合的相关内容。

一、SEE Electrical符号怎么旋转方向

为了实现绘图的标准化，以此来适配电线的走向避免电线杂乱、交叉，我们需要掌握符号旋转操作，因为部分符号默认朝向不符合电气绘图需求。例如电源端口遵循左进右出，负载端口靠右引出，接下来我们开始学习在SEE Electrical旋转符号的步骤。

1、首先在图纸首页确认不进入编辑中，在图纸中选中需要进行旋转的符号，选中后符号颜色会发生变化。

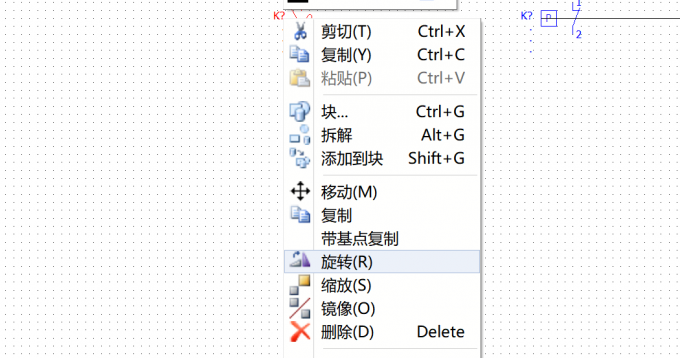

2、确认选中符号之后鼠标右键展开选项，在展开选项中点击【旋转】。

3、点击旋转之后，我们挪动鼠标发现蓝色就是模拟我们旋转之后图形，根据需要进行旋转，旋转完成后鼠标左键双击，就可以确认旋转之后的图形了。

4、鼠标左键确认后我们就可以在图纸中看到旋转之后的符号了。

二、SEE Electrical符号怎么组合

为了实现多个分散符号组合后的逻辑块合理，方便我们实现电线的自动连接绘制规范整洁的电路图。所以接下来我们学习SEE Electrical中的符号如何组合的步骤。

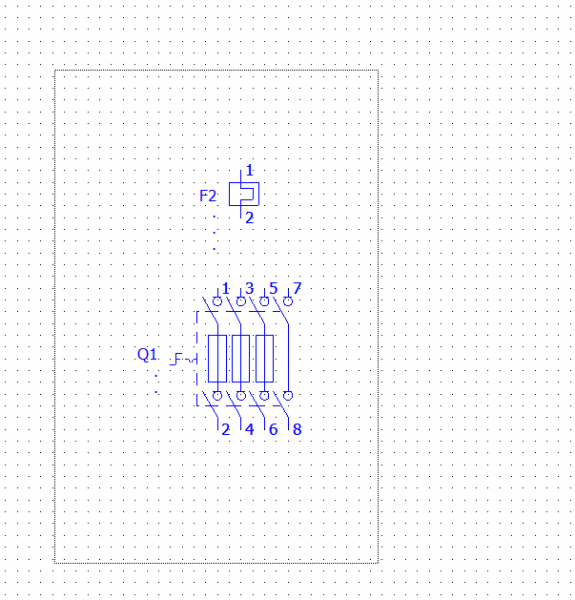

1、首先在图纸中插入需要在一起组合的符号，随后鼠标左键将需要组合的符号框选在一起，框选成功后符号会变色，界面出现矩形选框。

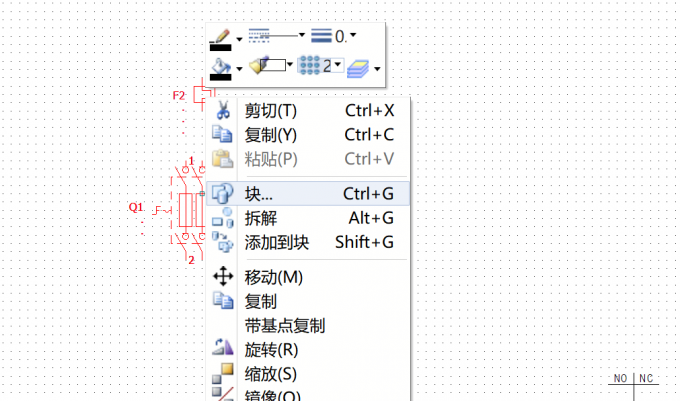

2、框选完成后鼠标右键展开，并在展开项中选择【块】。

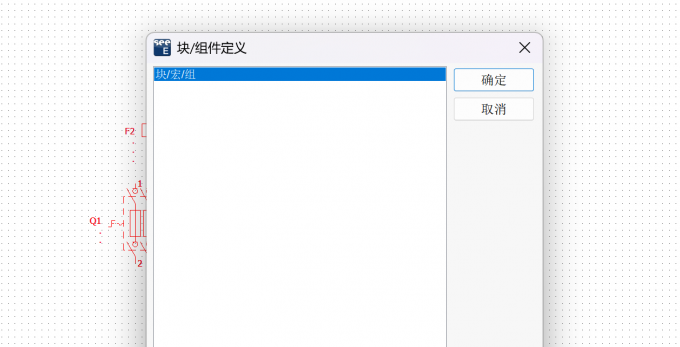

3、展开块之后在新弹出的窗口确认选中【块/宏/组】，选中后点击新弹出窗口中的确定。点击【确定】后就完成了符号的组合。

以上就是SEE Electrical符号怎么旋转方向，SEE Electrical符号怎么组合的具体操作步骤。在旋转符号时我们要注意如果我们要进行批量旋转时，一定要提前将原有图纸保存，避免失误后无法恢复图纸，而且在旋转时我们要尽量避免大幅度的对符号进行旋转。而在对多个符号组合时我们要注意符号进行组合成块之后不要进行频繁的拆解，否则会造成部件型号和参数的丢失，在组合之前我们要禁止电源符号和负载的组合，如果要进行组合就必须添加开关来保护符号。
