在电气图纸中，自定义符号可以适配非标元器件、统一设备多版本绘图，绑定的型号参数可以减少重复配置，提高绘图效率，在SEE Electrical绘图操作中经常会用到。而自定义图框则可以匹配企业的图纸规范，制作完成后可以保存成模板反复调用，不用每次都要重新绘制图框。下面就给大家介绍一下SEE Electrical如何自定义符号，SEE Electrical如何自定义图框的相关内容。

一、SEE Electrical如何自定义符号

在工作中，我们经常会接触很多图纸，能明显发现不同公司的图纸样式、元件标注、端子排布习惯都不一样。而自定义符号可以统一图形的大小、引脚位置，让团队中所有人的出图风格保持统一，方便审图和车间识图。下面就用SEE Electrical给大家演示一下该如何操作：

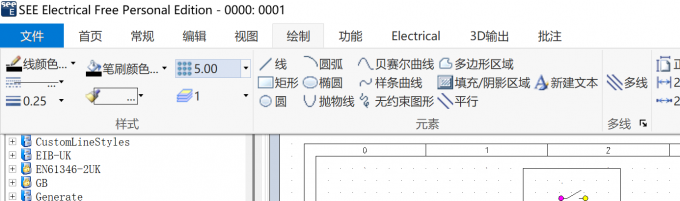

1、如果需要制作带自定义触点的非标元件，我们可以手动创建全新符号。我们要先在首页工具栏中找到【绘制】并点击，在绘制的展开项中找到自己需要绘制图形的工具，选择完成后在绘图页面绘制出自己想要自定义的符号。

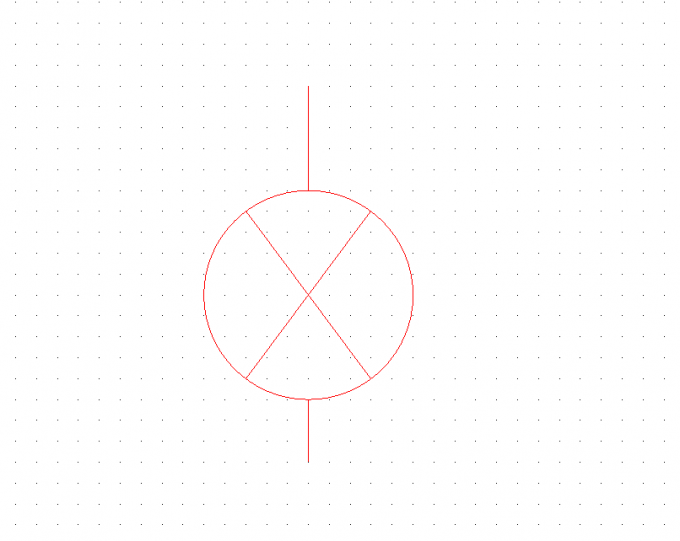

2、以我绘制的图形为例，我在此插入了圆形和直线段，如果有绘制过长的可以在首页的工具栏中找到【编辑】并点击，在编辑的展开项中有【裁剪】，可以修整轮廓。

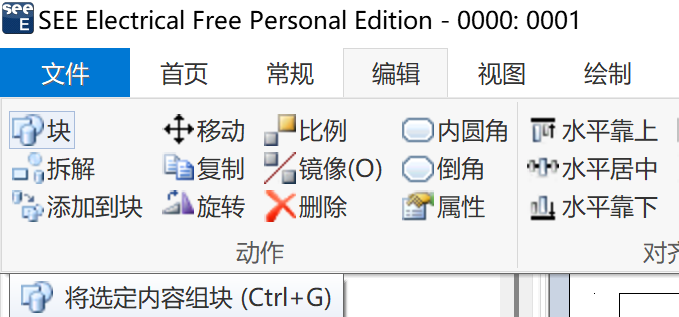

3、绘制完成后在首页工具栏中找到【编辑】并点击，在编辑展开项中点击【块】。

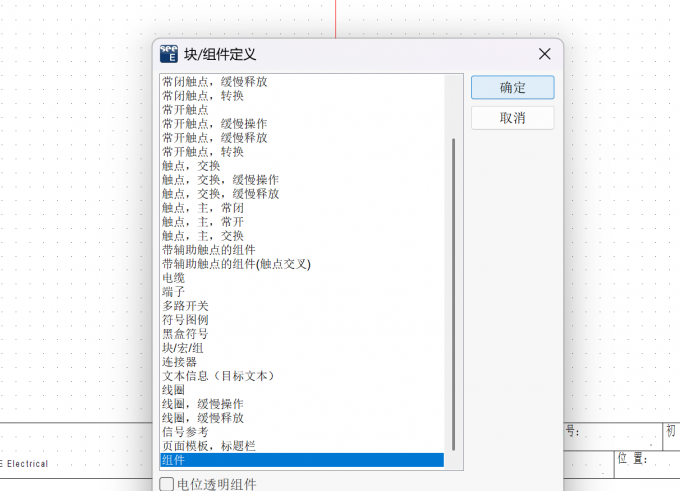

4、选择块之后，在新弹出的页面找到符合自己要求的符号定义，选择完成后点击【确定】。

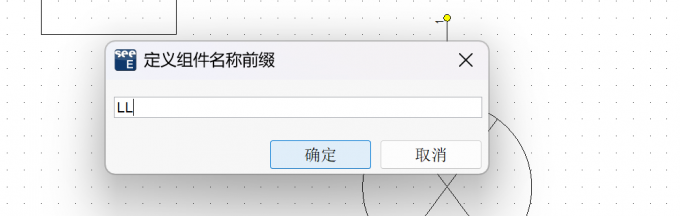

5、完成对符号的定义后，对符号进行命名并点击【确定】。

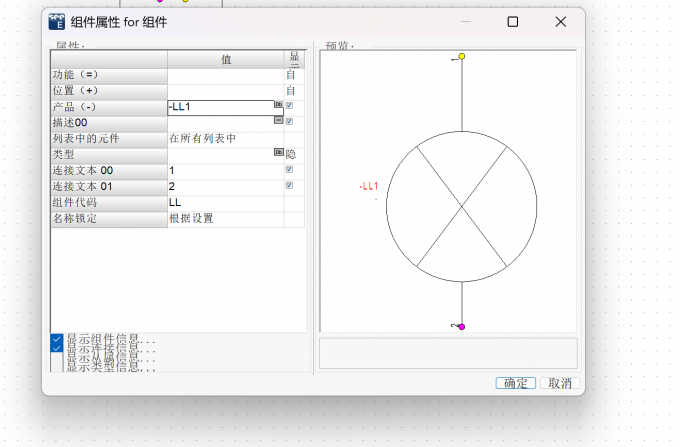

6、命名完成后在绘图页面我们可以看到线两端有连接点，鼠标左键双击符号，对符号进行属性修改，在新弹出的窗口中我们可以选择想要在页面中显示的文本，选择完成后点击【确定】。

二、SEE Electrical如何自定义图框

我们可以自定义A2、A3、A4以外特殊尺寸图框，适配各类图纸页面需求。

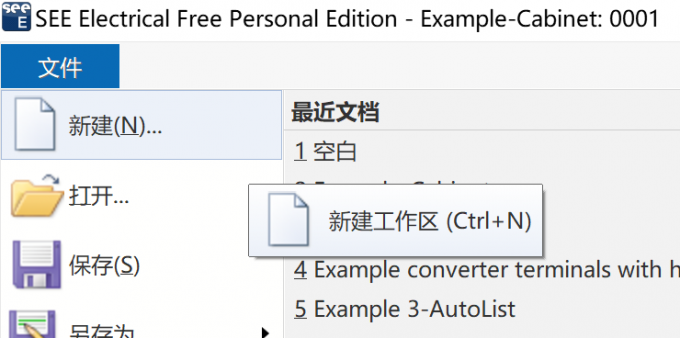

1、我们首先在SEE Electrical电气设计软件顶部的工具栏中点击【文件】，在展开的下拉菜单中点击【新建】，开始新建工作区。

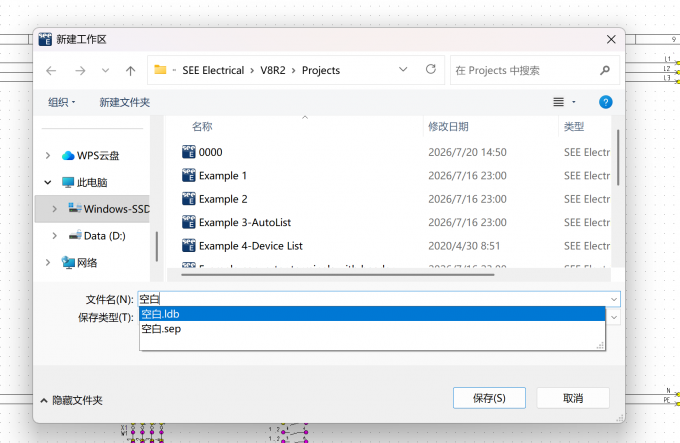

2、点击完新建后我们在新弹出的窗口中新建一个文件并对其进行命名，这里建议全新创建文件，不要调用旧图纸，这样才能保证画布为空白原始图框，不会受到旧模板干扰。

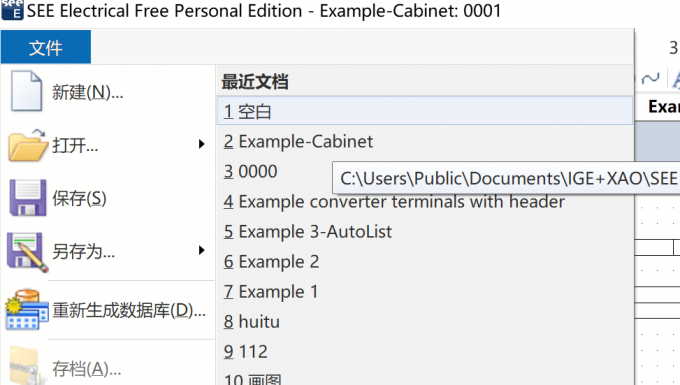

3、完成命名后在工具栏中找到【文件】并点击，在文件展开项中点击【打开】，打开刚才创建的文件。

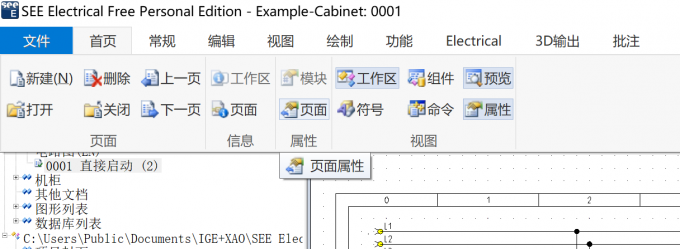

4、打开文件后在工具栏中点击首页，在首页展开项中点击属性项中的【页面】。

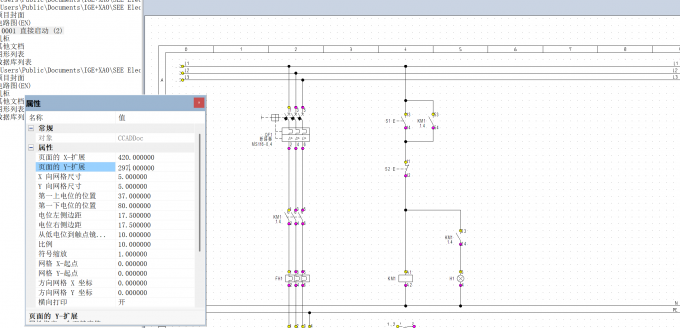

5、点击打开页面属性后，我们可以在主页面看到属性窗口，在属性窗口中点击需要修改的数值，对数字修改完成后按下回车，就完成了对图框的自定义修改，完成后关闭整个文件窗口。

以上就是SEE Electrical如何自定义符号，SEE Electrical如何自定义图框的具体操作。我们在SEE Electrical中自定义符号时，要使用绘图工具绘制轮廓，编组为符号块并完成命名、属性配置，绘图全程开启栅格对齐，需要设置组件类型与设备前缀，这样才能保证符号拥有完整电气属性。而在自定义图框的过程中，要先新建空白文件，然后通过页面属性调整尺寸生成非标图框，制作完成后确认模板存入工作区，并提前复制备份防止丢失。
