SEE Electrical怎么旋转元件 SEE Electrical怎么旋转图框

品牌型号：联想小新14pro

系统：Windows 11 64位操作系统

软件版本：SEE Electrical V8R2

我们在电气绘图时，为了适配图纸的走线布局，会让元器件的符号摆放方向贴合线路的走向，这样可以让接线排布更加整齐通顺，也能避免导线交叉杂乱。后续在施工过程中，调试人员也能看懂回路关系。除了经常需要旋转元件外，我们也会需要旋转图框。下面就给大家介绍一下SEE Electrical怎么旋转元件，SEE Electrical怎么旋转图框的相关内容。

一、SEE Electrical怎么旋转元件

元件旋转角度和导线不匹配，就很容易导致线路弯折杂乱、布局很混乱，不符合电气制图规范，为后续的查看图纸、接线核对带来阻碍。因此，我们学会在SEE Electrical中旋转元件很重要，下面就来说说该如何操作：

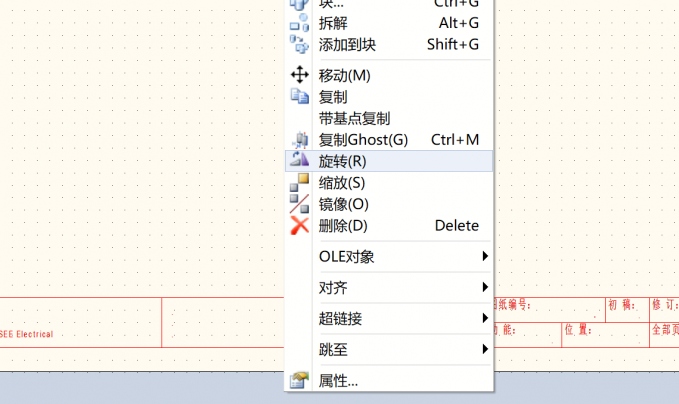

1、我们在SEE Electrical中鼠标点击或者框选出需要旋转的元件，元件变为红色就是选中了。然后我们单击鼠标右键，选择【旋转】。

2、点击旋转之后我们挪动鼠标会有虚线以及定位点出现，首先会出现定位点，定位点的出现是方便我们确认旋转中心，一般我们将触点选做旋转中心。

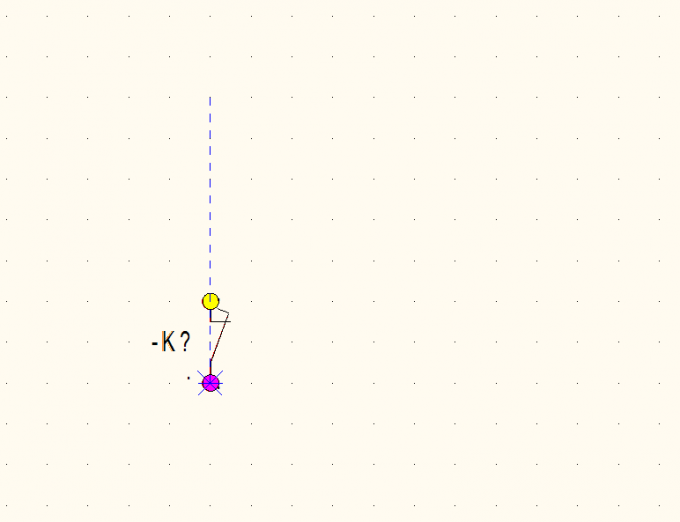

3、确认旋转中心之后会出现虚线，此时我们一共需要点击两次鼠标。第一次尽量以元件本身的延长线来确认虚线的方向，随后在该延长线的任意一点点击鼠标左键；第二次将鼠标左键确认在需要旋转角度的点位延长线上。

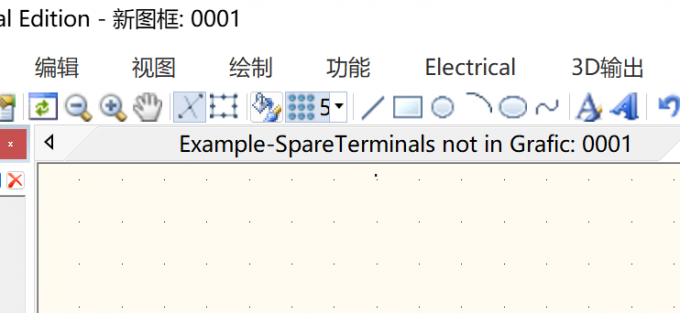

4、在以上的操作过程中我们要保证打开网格捕捉和网格。不管是纯线路图还是电气图，两者的网格尺寸都尽量设置为5mm，方便后续自动捕捉点位。

二、SEE Electrical怎么旋转图框

如果图框方向与打印纸张规格不匹配，打印时容易出现内容裁切不全、标题栏位置错乱等问题。这就让图纸无法正常归档交付，打印预览效果也会出现异常，不满足标准电气图纸出图要求。下面就用SEE Electrical演示一下该如何操作：

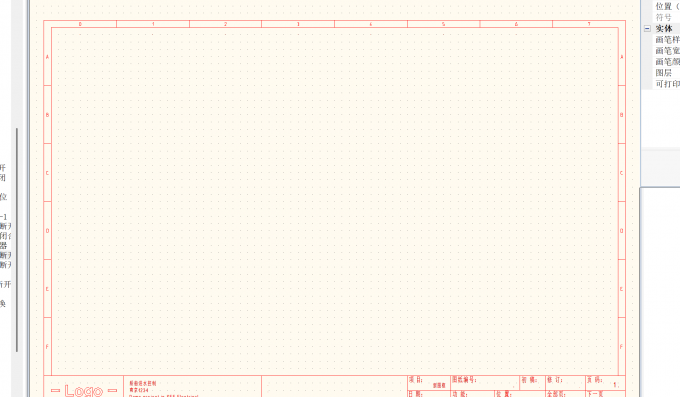

1、对于图框的旋转，在旋转之前我们要保证图框内没有任何元件，否则在进行框选时会选中元件整体都旋转。所以我们尽量在进行绘制图之前就对图框进行旋转，首先鼠标左键框选整个图框，直至图框变为红色。

2、选中图框后，单击鼠标右键，选择【旋转】。

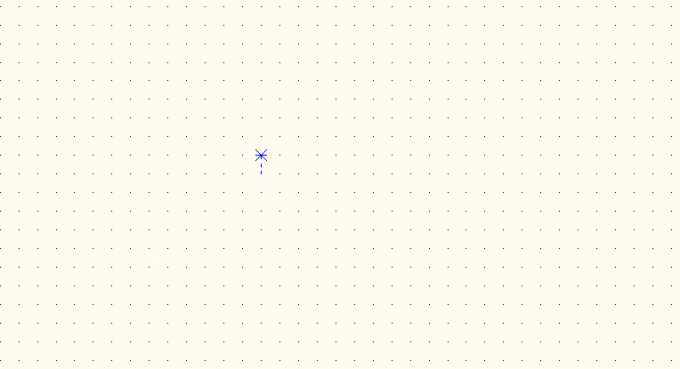

3、点击旋转之后，首先我们需要确认定位点即旋转中心，对于图框的旋转我们尽量选择图框正中央的位置。

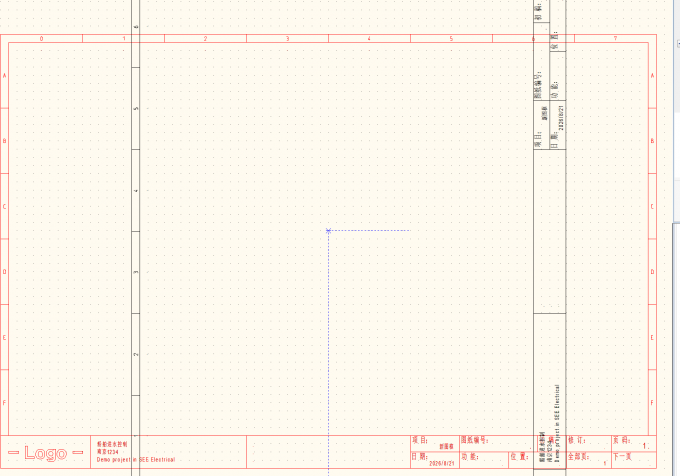

4、确认旋转中心之后，需要确认两次虚线方向，第一次尽量按照图框的走线进行定位，第二次定位虚线方向，确定图框旋转后的角度。注意在旋转图框时我们也需要打开网格和网格捕捉。

以上就是SEE Electrical怎么旋转元件，SEE Electrical怎么旋转图框的全部内容了。在SEE Electrical中旋转元件，我们需要先选中目标元件变红后鼠标右键选择【旋转】，然后设定旋转中心，两次点击鼠标确定旋转的角度，注意要开启网格捕捉。而旋转图框则需要保证内部没有元件，然后我们框选图框右键点击【旋转】，选定图框中心作为旋转中心，调整角度就可以了。
