SEE Electrical怎么用 SEE Electrical单线图怎么画

品牌型号：联想小新14pro

系统：Windows 11 64位操作系统

软件版本：SEE Electrical V8R2

SEE Electrical作为主流的电气绘图软件之一，我们经常会用它来绘制电气原理图，除此之外，也支持绘制PLC原理图、2D/3D柜体图纸绘制。SEE Electrical整体的操作界面也很简洁，符号库分类清晰，比同类的电气设计软件上手难度更低。相较于常见的PLC电路图，绘制单线图更适合学生作业和小型生产厂的原理图绘制，特点是走线绘制灵活，而且SEE Electrical支持多格式文件导入导出。下面就给大家介绍一下SEE Electrical怎么用，SEE Electrical单线图怎么画的相关内容。

一、SEE Electrical怎么用

在学会使用SEE Electrical后，就可以完成电气制图入门、PLC图纸与2D/3D柜体设计，SEE Electrical还支持批量导入Excel、自动生成各类报表文档。下面就详细介绍一下SEE Electrical如何使用：

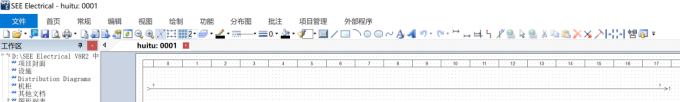

在使用前我们要将SEE Electrical软件从官网下载后并激活，点开软件后我们需要认识一下页面分布：首先最上面是我们常见的工具栏，在【文件】中我们可以进行新建和文件的导入导出，【首页】中我们就可以进行符号的插入等具体操作，【编辑】中可以进行部分的裁剪和文字的修改，而【功能】中我们可以进行数据库的增删，工具栏的下方就是我们常用的操作。页面的左侧是工作区，中间是绘图区，右侧是属性面板。

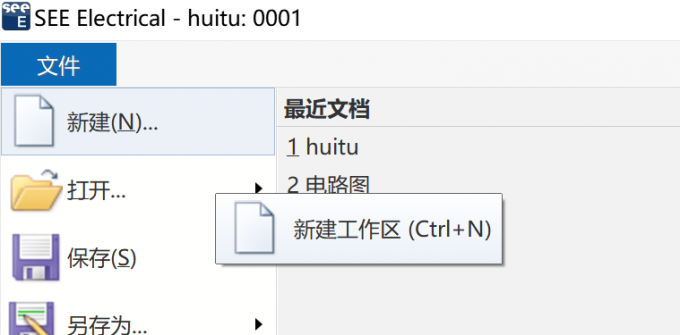

1、首先在工具栏中点击【文件】，在展开的下拉菜单中点击【新建】新建工作区。

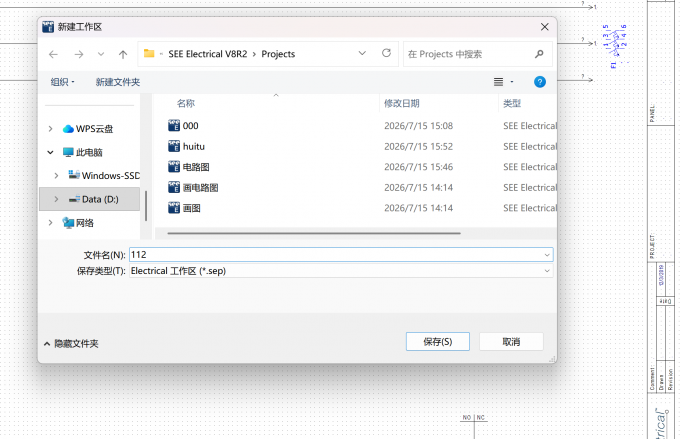

2、点击完新建后对要保存的文件进行重命名，完成命名后点击【保存】。

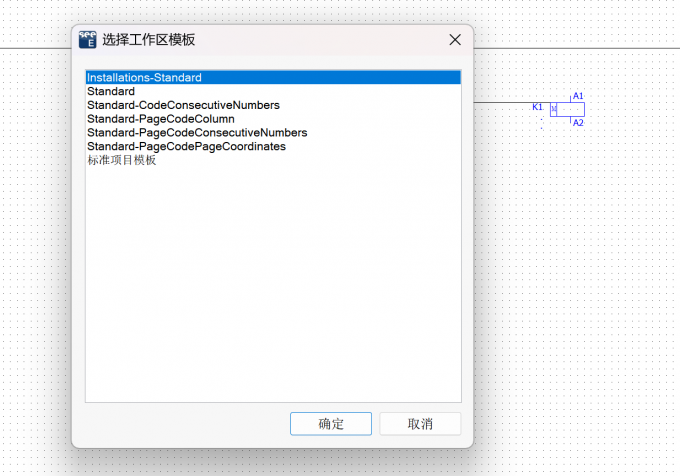

3、点击保存后在新弹出的窗口中选择图框标准，根据我们要在这个软件绘制的图来选择标准，正常我们就选择前两个中的任意一个。

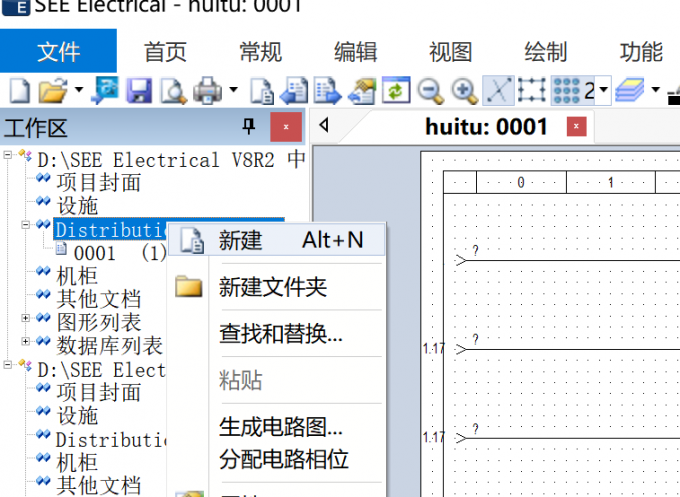

4、选择图框并点击确认后在文件展开项中点击【Distribution Diagrams】，选中后鼠标右键展开，在其展开项中点击【新建】。

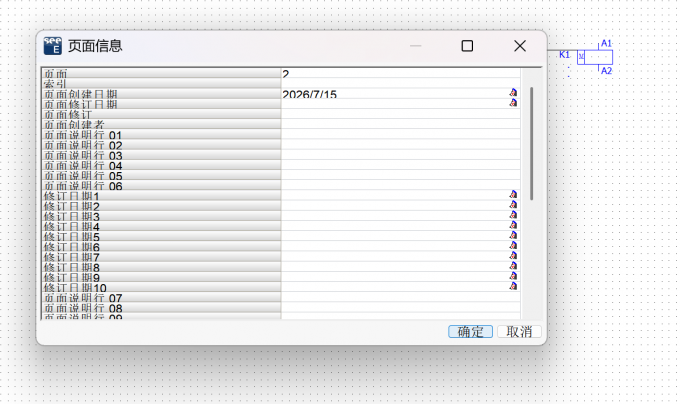

5、选中新建后可以根据选择在新弹出的窗口中可以进行日期的修改，确认新窗口的信息后点击【确定】。

6、点击确定后就可以回到原页面开始进行基本图的绘制了。

二、SEE Electrical单线图怎么画

为了实现导线自由连接绘制和多种文件类型的导入导出，接下来我们学习SEE Electrical单线图怎么画。

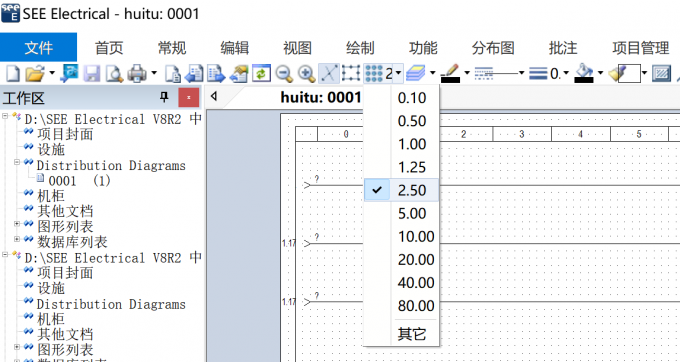

1、首先在工具栏下方选择网格尺寸为2.5，一般我们就选择2.5，因为这个尺寸方便我们对齐符号和连线。

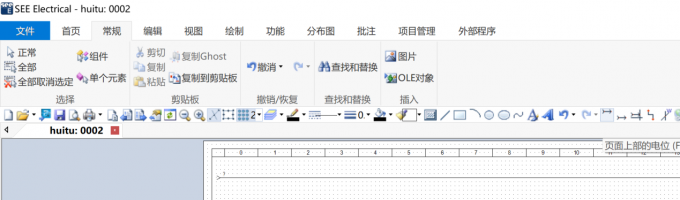

2、在工具栏下方点击插入页面上部电位点，开始基本单线图的绘制。

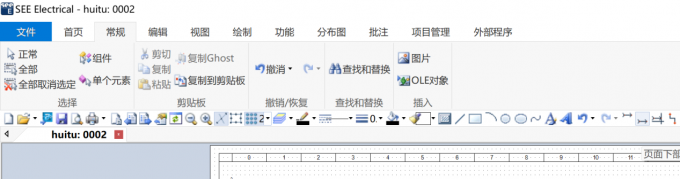

3、插入完页面上部的电位点后，我们在相邻位置插入页面下部电位点。

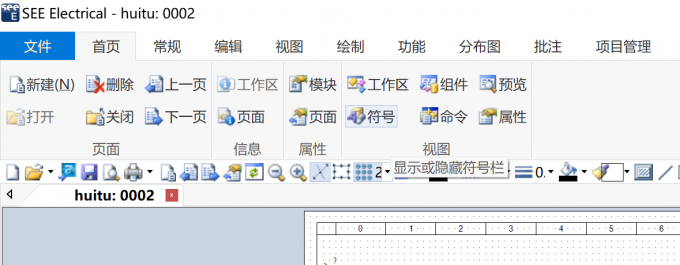

4、插入完成后在工具栏中点击【首页】，在首页下方的展开项中点击【符号】开始插入符号。

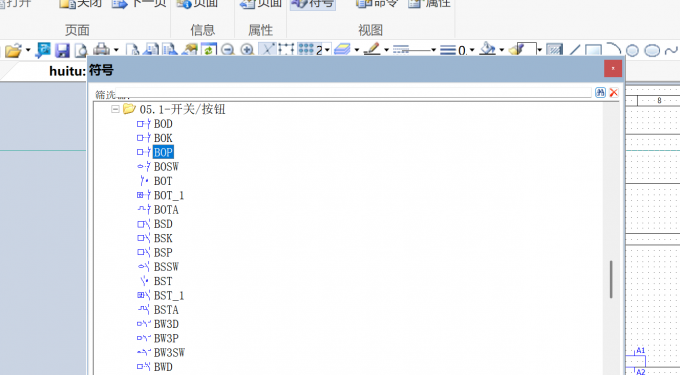

5、点击完符号之后我们选择插入自己想要插入的符号。

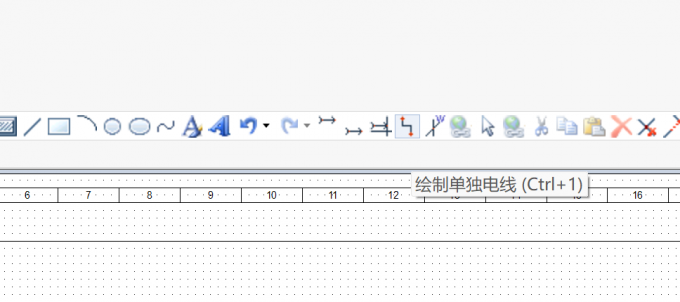

6、插入完成后我们在工具栏下方点击绘制单独电线，连接两个符号之间的电位。

7、点击完绘制单独电线后鼠标左键确认起点和终点，因为我们已经设置好网格了所以电线会自动对齐，至此就完成单线图基础绘制。

以上就是SEE Electrical怎么用，SEE Electrical单线图怎么画的全部内容了。想要学会使用SEE Electrical，首先要认识软件的功能分布，其次是要知道如何绘图。SEE Electrical的基础使用流程是应该先新建项目并选定标准图框，然后进入配电原理图页面开始绘图。而绘制单线图则需要先设置2.5标准栅格，接着插入上下电位点、电气元件，使用专用的电气导线完成互连。注意不会使用普通的几何直线连接元件，这些普通的线条没有电气属性，会造成报表导出、电路校验报错。
