SEE Electrical如何修改导线编号 SEE Electrical如何修改属性

品牌型号：联想小新14pro

系统：Windows 11 64位操作系统

软件版本：SEE Electrical V8R2

在电气设计中，导线编号用于唯一标识电气连线，我们通过手动修改可以修正自动编号产生的错误，使编号符合电气制图规范。修改导线编号后，接线图、端子报表会同步更新，这样能确保整套工程图纸编号统一。在SEE Electrical中，元件、导线、图框等对象都自带完整属性，我们完善好型号、规格、厂家等属性信息后，通过部件汇总表、设备清单等报表就可以直接读取数据了。下面就给大家介绍一下SEE Electrical如何修改导线编号，SEE Electrical如何修改属性的相关内容。

一、SEE Electrical如何修改导线编号

我们通过给导线设置独立的编号，可以区分线路，梳理电气控制逻辑。不过也要注意，全局自动编号会重置所有手动调整过的线号。我们在手动微调编号后，尽量不要再重复执行全局生成操作。下面就来说说该如何操作：

1、我们先来说说单根导线编号的修改。在SEE Electrical电气CAD软件中，鼠标左键选中目标导线，导线变红就是选中状态了，接着右键打开【属性】面板，在属性导航页中可以直接修改对应导线编号。

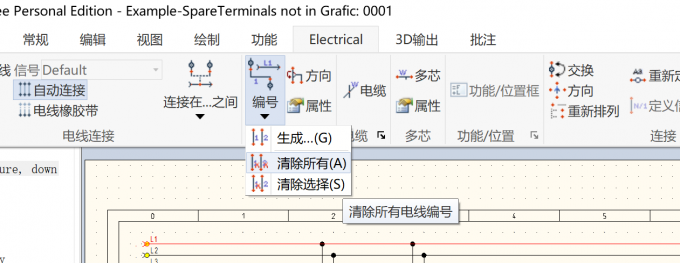

2、如果需要对多根导线或整图编号批量修改，我们在批量改号前必须先清除原有编号，这样可以避免编号重复导致端子接线图、电缆报表数据错乱，影响施工指导。我们点击Electrical电气功能区，展开编号选项，根据需求选择【清除所有】或【清除选择】，这里以清除所有编号为例。

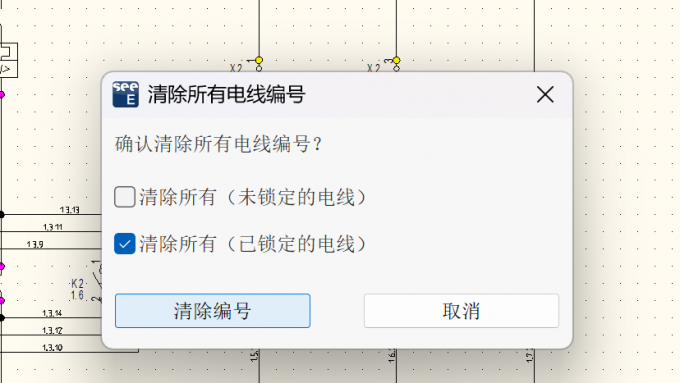

3、执行清除命令后，我们在弹出窗口中根据需求勾选已锁定或未锁定电线，确认后就完成了旧编号清除。

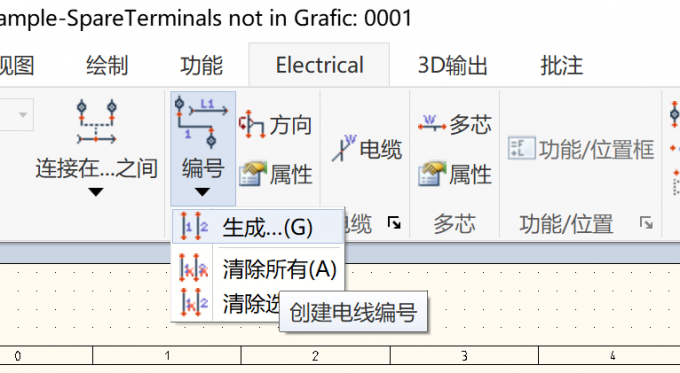

4、批量清除旧编号完成后，我们再次进入Electrical功能区，接着点击【编号】，找到【生成】并点击，重新批量生成导线编号。

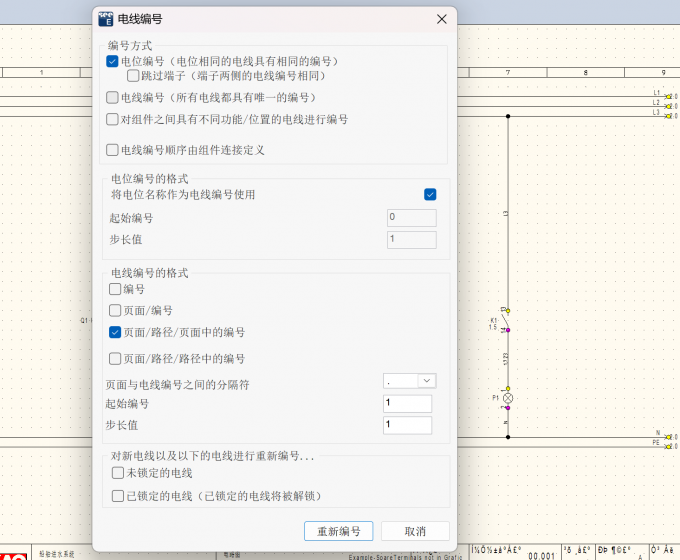

5、在编号生成设置界面，我们找到电线编号格式栏目，根据我们的需要调整起始编号、步长值、编号格式等参数，就完成了批量编号自定义修改。

二、SEE Electrical如何修改属性

如果只手动修改图纸表面文字标注，没有更改元件真实属性，这会导致图纸出现显示内容与BOM报表信息不一致的问题，进而造成物料统计出错，影响项目采购。因此我们需要掌握元件与整图属性的正确修改方法，从根源保证数据没问题。

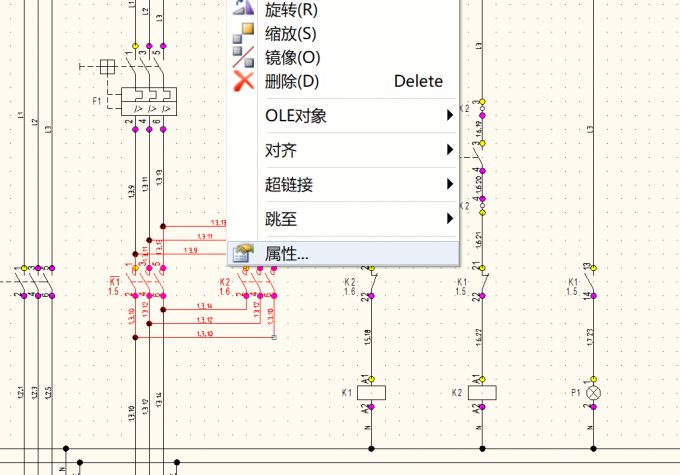

1、SEE Electrical修改属性也分为单个元件属性修改和整张图纸批量属性修改，这里我先介绍一下单个元件属性修改。我们在SEE Electrical中选中目标元件，元件变红就是选中成功了，鼠标右键点击【属性】，打开属性导航面板。

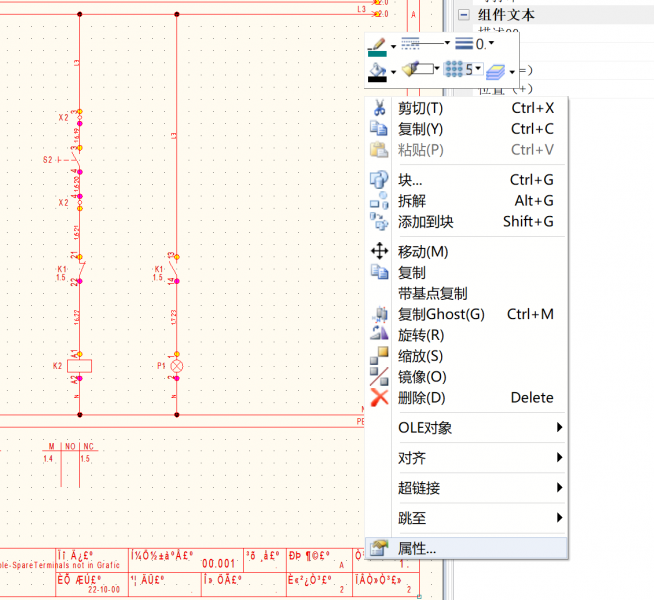

2、而对整张图纸批量属性修改，则是鼠标左键框选整张图纸内容，全部变红后右键点击【属性】就可以了。

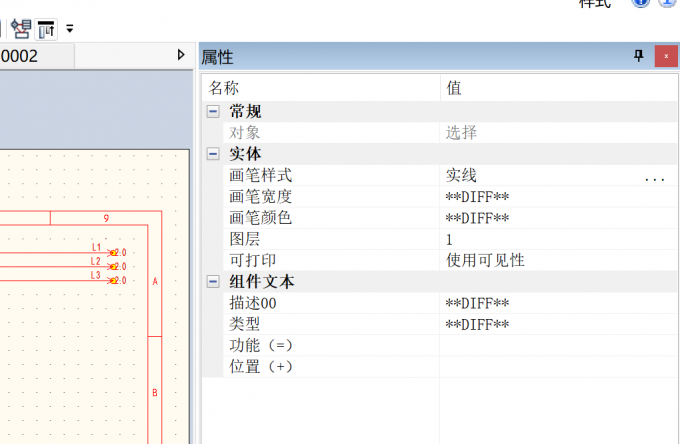

3、打开属性导航页后，我们可以根据项目需求修改对应参数，完善元件型号、规格、备注等相关属性信息。

以上就是SEE Electrical如何修改导线编号，SEE Electrical如何修改属性的全部内容了。在SEE Electrical中修改单根导线编号，需要先选中导线后右键打开属性面板直接编辑。批量修改需先在 Electrical 功能区清除原有编号，勾选对应电线，再重新生成编号，我们按需设置编号格式即可。而在修改属性时，需要选中单个元件或框选整张图纸，右键调出属性导航面板，完善型号、规格等参数，避免报表数据出错。注意，手动改线号后不要再全局生成编号。
