学SEE Electrical需要精通PLC编程吗 学SEE Electrical需要多长时间

品牌型号：联想小新14pro

系统：Windows 11 64位操作系统

软件版本：SEE Electrical V8R2

很多刚接触电气设计的新手不清楚学习SEE Electrical是否需要精通PLC编程。如果我们的工作只需要掌握基础绘图，是不需要精通PLC编程的，只要理解PLC硬件IO基础概念，就能够完成电气绘图。如果除了要绘制电气图纸外，还要现场调试工程设备，就需要精通PLC编程了。想学SEE Electrical有电气基础的话学得会快一点，零基础需要多预留1-2周熟悉SEE Electrical的操作。下面就给大家介绍一下学SEE Electrical需要精通PLC编程吗，学SEE Electrical需要多长时间的相关内容。

一、学SEE Electrical需要精通PLC编程吗

不会PLC编程，不会影响SEE Electrical绘图功能的正常使用。不过我们如果完全不了解PLC的基础概念，就会出现I/O地址分配错误，造成图纸与现场实物不匹配的情况，所以我们还是要有基础的PLC硬件认知，能够分清IO点位就可以开展绘图工作了，如果能看懂PLC端子定义就更好了。

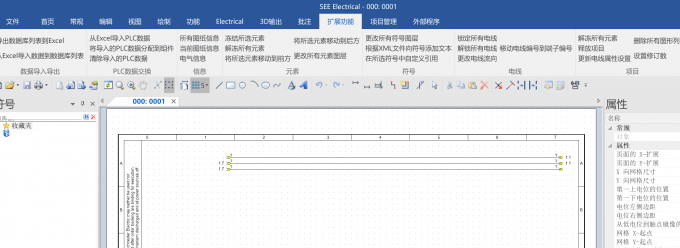

1、我们如果想要在SEE Electrical电气设计软件中学习PLC编程，首先我们需要学会导入与PLC相关的基础数据。在【扩展功能】的下拉选项中我们可以看到【PLC数据交换】，在该选项中可以进行PLC相关数据的导入。

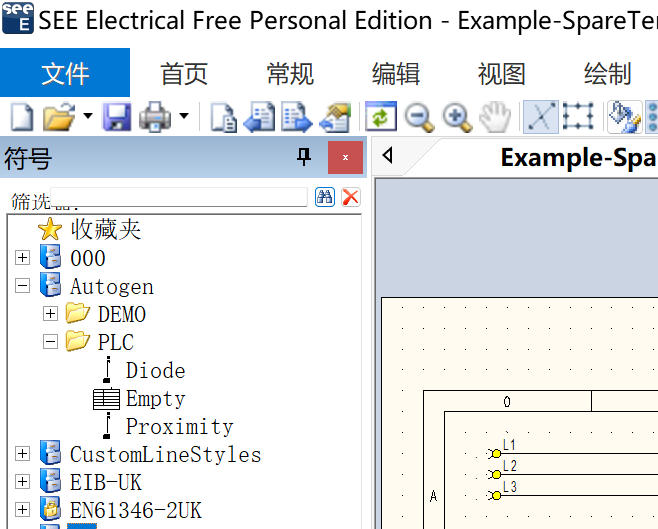

2、如果有需要单独导入的PLC相关元件，可以在【首页】中确认打开【符号】导航页，在【符号】导航页中单独导入PLC元件。

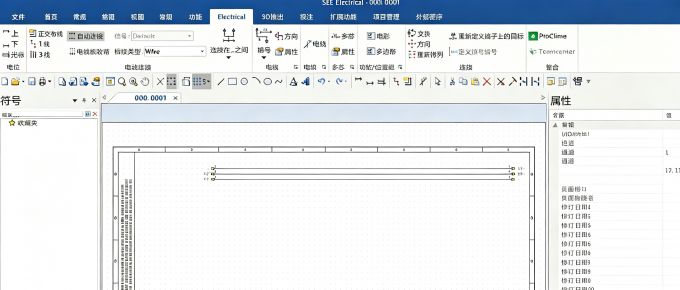

3、已经完成PLC元件相关数据的导入或插入PLC元件之后，我们需要点击【Electrical】功能区，找到【I/O地址】插入栏，在右侧属性窗口中输入地址的输入点和输出点，完成地址填入。输入点一般I开头，输出点一般Q开头。

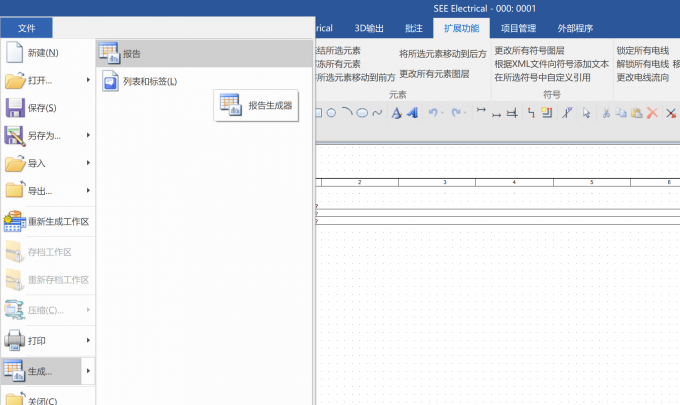

4、完成PLC相关数据导入、元件插入后，就可以生成对应报表或目录。点击【文件】，在【文件】的下拉选项中找到【生成】，根据个人需求选择生成【报告】或【列表和标签】。

二、学SEE Electrical需要多长时间

SEE Electrical的实际学习时长更多地取决于练习量，我们投入更多的时间练习可以学得更快一点。我们可以将学习目标划分为入门、熟练两个层级。SEE Electrical学习需要掌握绘图、图框模板、导线编号、报表生成等核心操作，最终才能实现简单电气项目图纸输出。下面就来说说如何操作：

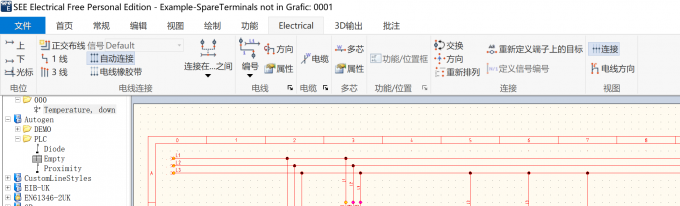

1、学习SEE Electrical最重要的是掌握【Electrical】功能中的自动生成编号以及属性的填写，在Electrical功能区的每一个选项都带有电气逻辑和电气属性。

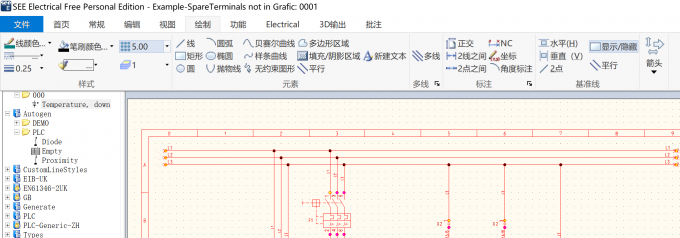

2、如果只需要绘制电气图的基本逻辑图，不需要包含电气属性，我们则可以在【绘制】功能区中简单绘制电线图，进行图纸预设和草稿拟订。

3、SEE Electrical是电气设计软件，我们需要掌握软件内PLC相关数据的导入操作，在【扩展功能】中我们可以进行各项数据的导入以及各项数据的修改。

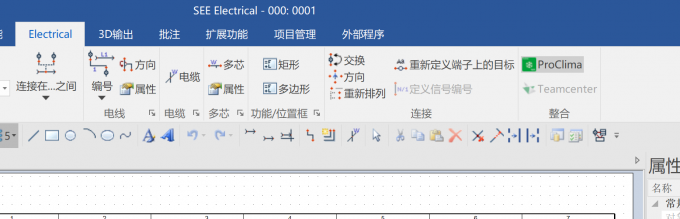

4、最后我们可以了解在【Electrical】功能区的【ProClima】，该功能区可以帮助我们读取机柜内元件消耗功率，帮助选型防止控制柜内部过热。

以上就是学SEE Electrical需要精通PLC编程吗，学SEE Electrical需要多长时间的全部内容了。学SEE Electrical不需要精通PLC，但要掌握IO基础。新手如果有电气基础上手SEE Electrical会更快，零基础建议预留1‑2周熟悉SEE Electrical的操作。重点熟悉Electrical区编号、属性填写等功能。如果需要草稿绘图，我们可以使用【绘制】功能。另外我们要善用扩展功能导入数据，了解ProClima机柜功率读取功能。
