SEE Electrical断路器怎么画 SEE Electrical断路器辅助触点怎么添加

品牌型号：联想小新14pro

系统：Windows 11 64位操作系统

软件版本：SEE Electrical V8R2

我们在SEE Electrical电气设计软件中绘制断路器，主要是用来在原理图中体现主回路保护器件，实现过载保护。SEE Electrical还能识别出元件信息，自动计入材料清单。而通过断路器辅助触点，则可以利用断路器的联动信号，用于报警、联锁，辅助触点和主开关保持联动。下面就给大家介绍一下SEE Electrical断路器怎么画，SEE Electrical断路器辅助触点怎么添加的相关内容。

一、SEE Electrical断路器怎么画

新手如果不会手动绘制断路器，当元件库无法使用时，就不能独立画出标准电气符号，无法完成原理图绘制作业。尤其是电气图纸缺少断路器元件，会让图纸不完整。下面给大家介绍一下该如何操作：

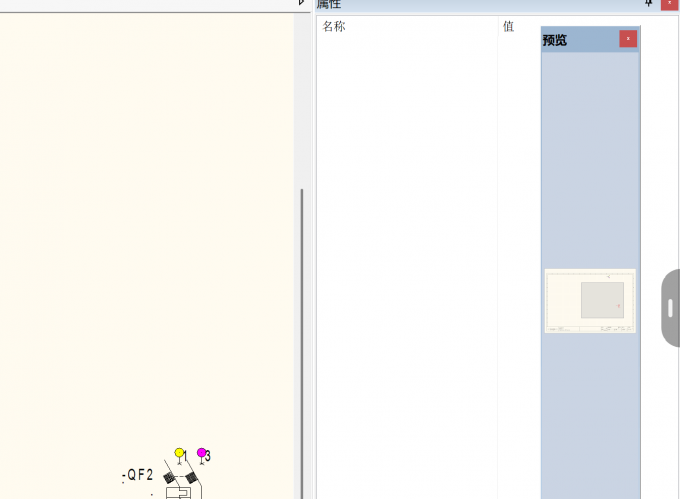

1、为了符合原理图的合理布局，我们可以提前将图纸进行局部放大，此时我们需要打开【预览】窗口，在【预览】窗口中框选部分绘图区域。

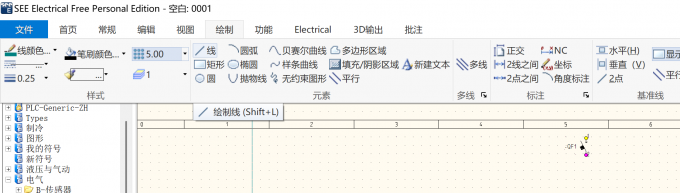

2、首先要确认打开绘图页面，随后点击【绘制】选项卡，在【绘制】选项卡当中使用【线】进行断路器的绘制。同时我们可以对网格大小进行修改，让网格尺寸更加密集。

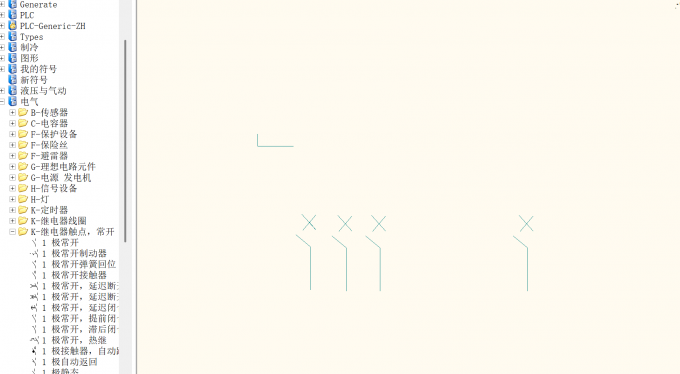

3、最后按照断路器的模样，根据需求绘制单极断路器或多极断路器。

二、SEE Electrical断路器辅助触点怎么添加

如果我们直接单独插入一个触点符号，不是从断路器元件中调出来的，SEE Electrical就不知道这个触点属于哪台断路器。不会生成原理图上的交叉引用标记，主断路器和这个触点之间没有联动关系，SEE Electrical会当成两个独立元件。下面就给大家介绍一下断路器辅助触点怎么添加。

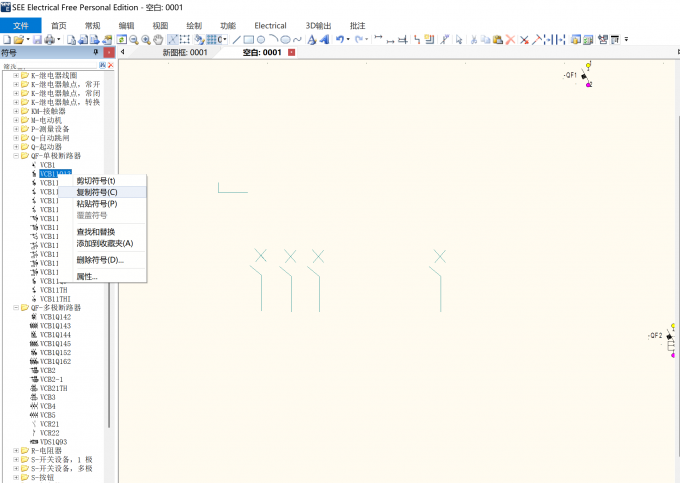

1、想要给断路器添加辅助触点，我们首先需要对断路器进行插入，在【符号】导航页当中打开【电气】分类，展开后选择【QF-单极或多极断路器】，选择具体断路器之后鼠标右键选择【复制符号】，随后在绘图区域右键点击【粘贴】符号或直接鼠标左键将其拖动到绘图区域。这样就完成了对断路器的插入。

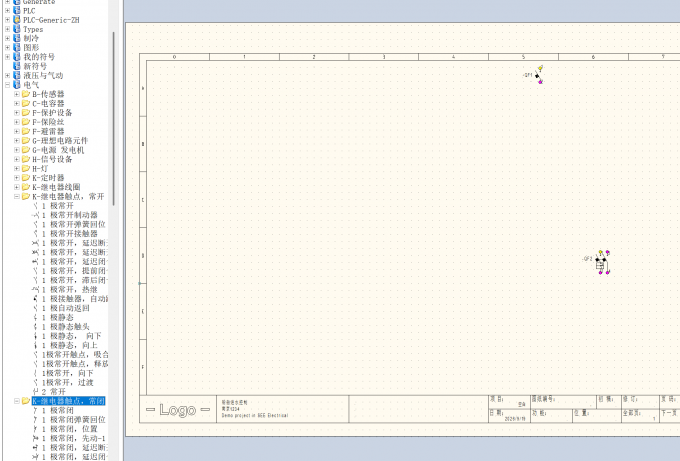

2、确认插入断路器之后，我们再次在【电气】选项卡的展开项当中找到【K-继电器触点】并展开，K类常开触点作为断路器辅助触点，常用于控制回路信号反馈，完成触点与主断路器的绑定关联。所以此时我们需要根据需求选择合适的断路器触点，随后将其直接拖动到绘图区域。

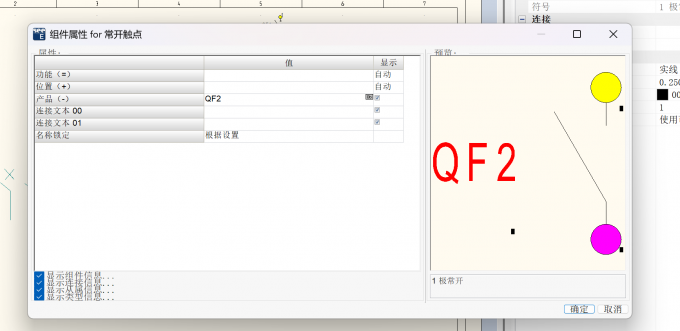

3、将其拖动到绘图区域之后，会弹出关联窗口，并在该窗口当中填写辅助触点相关信息，将【产品】名称改成我们插入断路器的名称，即可完成主元件与辅助触点的关联，也完成了断路器的辅助触点添加。

以上就是SEE Electrical断路器怎么画，SEE Electrical断路器辅助触点怎么添加的全部内容了。我们在SEE Electrical中绘制断路器，可以先打开预览窗口放大图纸，在绘制选项卡调用线条，调整网格后手动绘制单极或多极断路器符号。而在我们添加断路器辅助触点时，需要先在符号导航页插入断路器，再选取对应触点拖入图纸，在弹出的关联窗口修改产品名称，绑定主断路器，建立联动关系，避免元件相互独立。
