SEE Electrical怎么画布局图 SEE Electrical怎么画双绞线

品牌型号：联想小新14pro

系统：Windows 11 64位操作系统

软件版本：SEE Electrical V8R2

我们在电气设计中，可以通过布局图来展示控制柜内部元器件的实际摆放位置，不是电路接线逻辑，而是柜体实物排布。让我们在SEE Electrical中可以更方便地规划元件摆放、线缆走向。而我们通过绘制双绞线符号，可以表示信号回路的双绞信号线，用来降低信号干扰。用于表达两根导线相互绞合的线缆形态，区分普通单根导线，让图纸符合电气绘图标准。下面给大家介绍一下SEE Electrical怎么画布局图，SEE Electrical怎么画双绞线的相关内容。

一、SEE Electrical怎么画布局图

我们在绘制布局图时，要统一编号，并且按规范画图，保证原理图和布局图可以一一对应，指导现场正确装配。这样可以方便现场的安装走线，也能导出相关线缆信息。

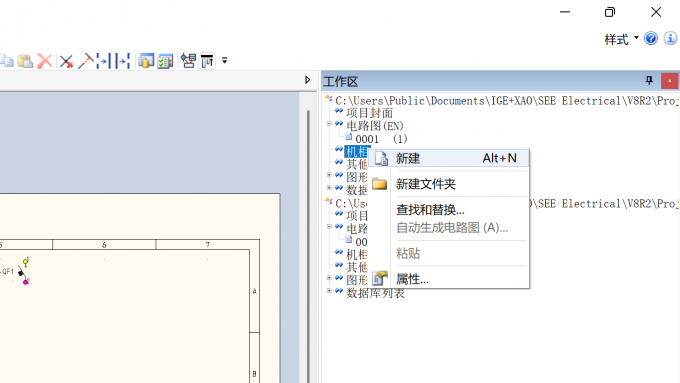

1、我们先新建机柜工作区，在SEE Electrical【工作区】导航页当中找到【机柜】，并鼠标左键选中，随后鼠标右键点击【新建】。这样就生成了空白布局页面。

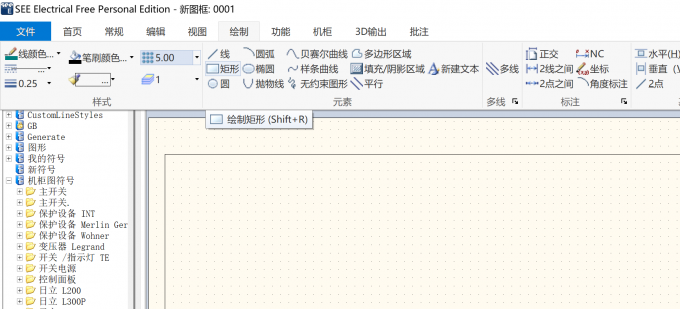

2、随后在【绘制】功能区的下拉选项中选择【矩形】，根据布局图大小合理绘制边框线，在绘制之前我们可以调整【网格】大小尺寸，并打开【网格】和【网格捕捉】方便调整大小。

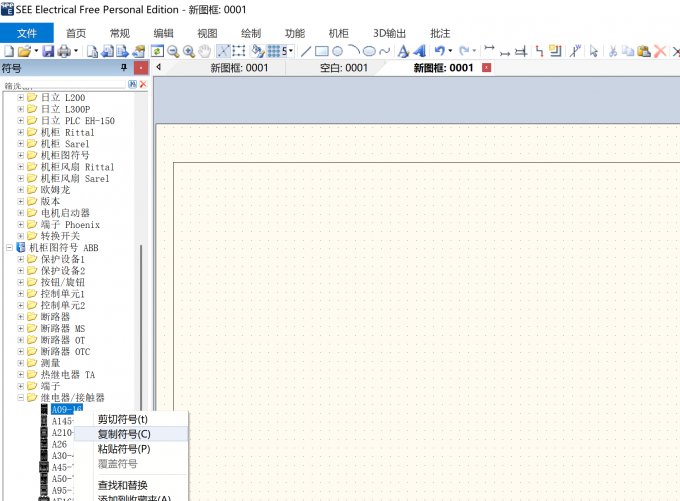

3、随后在【符号】导航页当中找到【继电器】和【断路器】，选定继电器、断路器符号后，鼠标右键点击【复制符号】将其粘贴到绘图区，或直接鼠标左键将其拖动到绘图区完成继电器和断路器的插入。

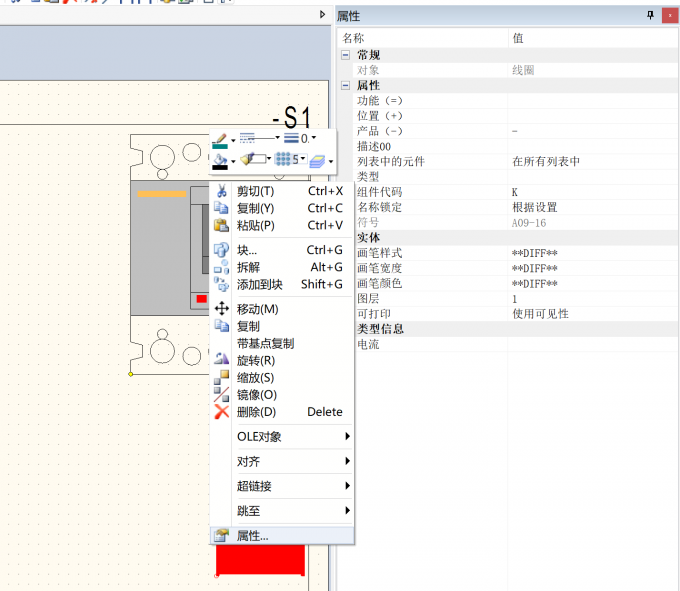

4、因为我们绘制的是布局图，其反映元器件在控制柜内实际摆放位置。所以名称也需一一对应，我们选中元件，鼠标右键点击【属性】，展开【属性】窗口在当中修改名称，使其名称与原理图当中名称一一对应。这样就完成了最基本布局图的绘制。

二、SEE Electrical怎么画双绞线

我们在SEE Electrical里画好双绞线后，软件会把这组线缆作为一个整体管理，线缆信息、线长可以统计，后续导出电缆清单时能识别出来，方便采购和柜内布线规划，现场工人看图就知道必须用双绞电缆，不能换成普通两根单线，避免调试时出现信号故障。

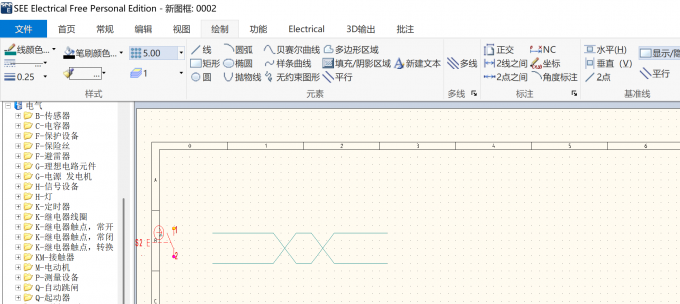

1、我们点击SEE Electrical中的【绘制】选项卡，在【绘制】选项卡的下拉选项中直接勾选【线】，绘制双绞线。在绘制之前我们可以提前将窗口大小进行局部放大，并适当调整网格大小，方便后续满足原理图线条大小。

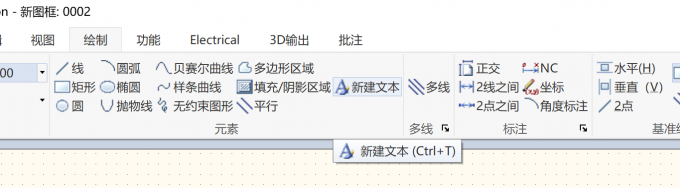

2、完成双绞线的绘制之后，我们一定要在其上方添加文本备注。点击【绘制】选项卡，在【绘制】选项卡的下拉选项中勾选【新建文本】，开始对双绞线进行备注。

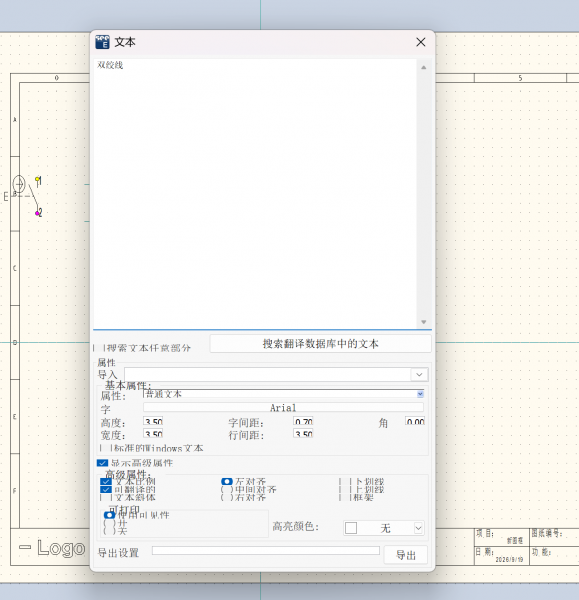

3、点击【新建文本】之后，在新弹出的【文本】窗口中直接输入备注内容，最后点击【导出】就完成了对双绞线的备注。这样就正确地完成了双绞线的绘制。

以上就是SEE Electrical怎么画布局图，SEE Electrical怎么画双绞线的全部内容了。我们在SEE Electrical中绘制布局图，需要先在工作区机柜选项右键新建空白布局页，调整网格并绘制边框，插入各类元件后修改元件名称，保证和原理图一一对应。而在绘制双绞线时，则需要在绘制选项卡选用线条绘制，再新建文本添加备注，SEE Electrical会将双绞线作为整体管理，帮助我们统计线缆信息，用于电缆清单导出。
