发布时间：2026-09-21 10: 00: 00
品牌型号：联想小新14pro
系统：Windows 11 64位操作系统
软件版本：SEE Electrical V8R2
在电气设计中，我们可以通过材料清单统计图纸全部电气元器件的型号、规格、数量、端子等器件信息，这样在采购、备料时就知道需要的材料有哪些，防止器件采购时出现错误。而BOM清单则是产品物料清单，相当于是SEE Electrical的产品列表，方便我们统计项目全部物料，包含器件型号、数量、物料编码，用于采购核算。下面就给大家介绍一下SEE Electrical怎么生成材料清单，SEE Electrical如何生成BOM清单的相关内容。
一、SEE Electrical怎么生成材料清单
我们在使用SEE Electrical时，生成材料清单可以汇总项目中的电气元器件、数量之类的信息，方便后续采购和核对物料成本。在现场装配的时候也能对照材料清单清点配件，不会出现缺料、错料的问题。

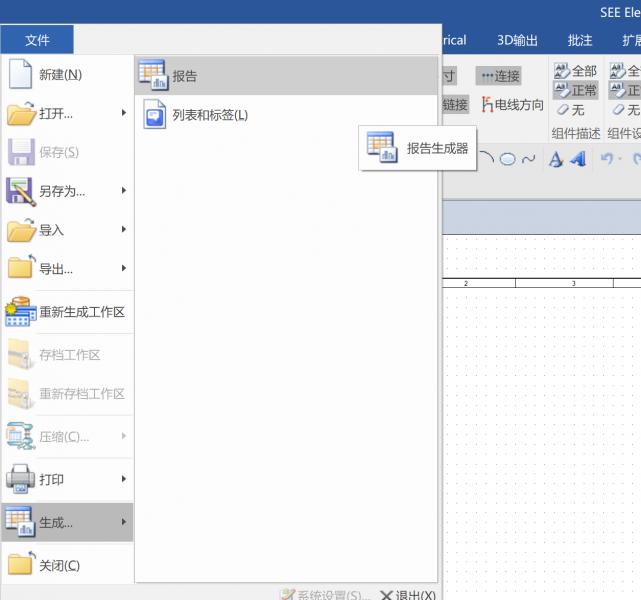

1、确认部件型号、地址以及逻辑信息填写完成后，我们在SEE Electrical中点击【文件】选项卡，在【文件】选项卡的下拉选项中找到【生成】选择【报告】。

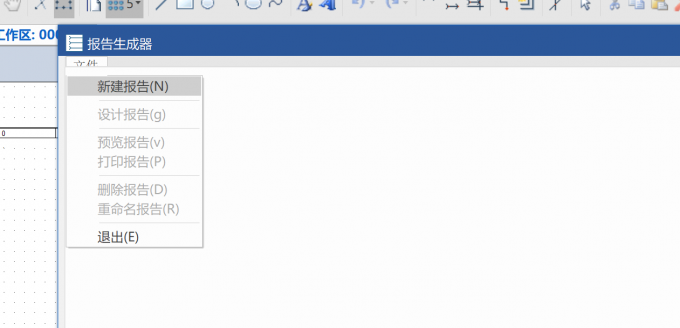

2、随后在新弹出的【报告生成器】窗口中找到【文件】，鼠标左键选中【文件】后点击【新建报告】。

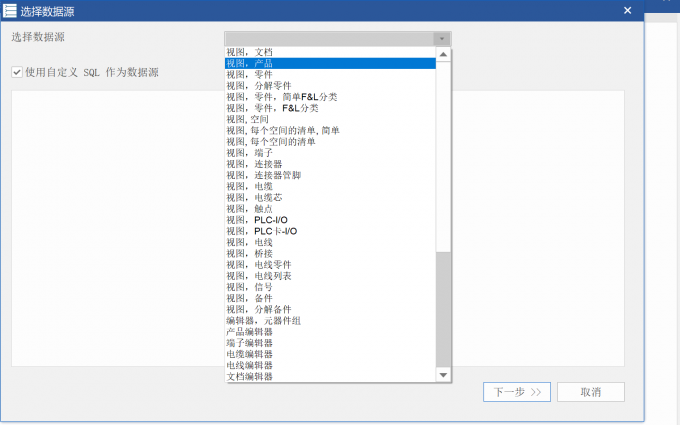

3、点击【新建报告】之后，在新弹出的【选择数据源】窗口中勾选【使用自定义SQL作为数据源】，在数据源当中选择【视图、产品】，点击【下一步】。

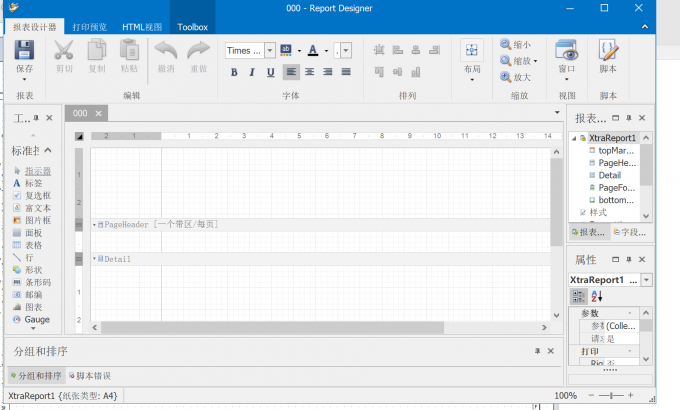

4、随后在新弹出的窗口中对材料清单进行文本的设置，在该页面中修改字体、报表尺寸、格式，设置完成后关闭窗口，核对生成的材料清单。
二、SEE Electrical如何生成BOM清单
我们在生成BOM清单时，如果直接使用零件列表、端子列表不能得到完整BOM。器件部件信息缺失，BOM物料条目不全，无法作为采购依据，会造成物料准备错误。下面就给大家说说应该如何操作：

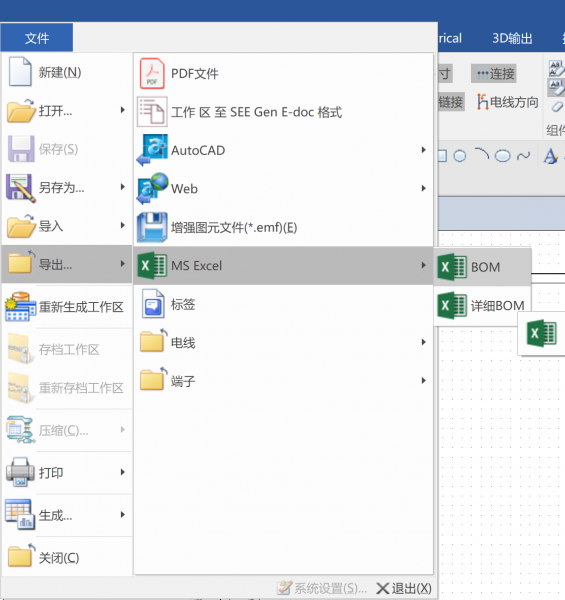

方法一：我们可以直接选【将BOM导出到XLS文件】，这是SEE Electrical的快捷导出BOM物料清单的方式。点击【文件】选项卡，在【文件】选项卡下拉选项中找到【导出】，选择【MS Excel】中的【BOM】或者【详细BOM】。
方法二：选择生成列表的形式生成BOM清单。

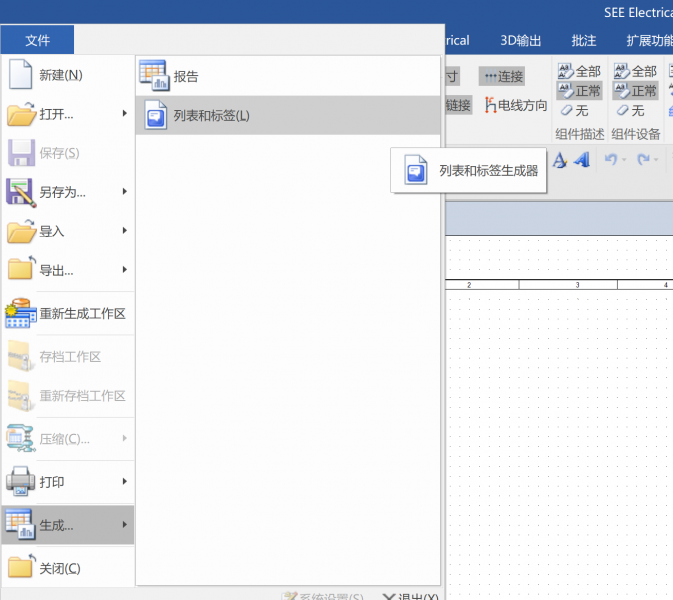

1、首先点击【文件】选项卡，在其下拉选项中找到【生成】，选择【列表和标签】。

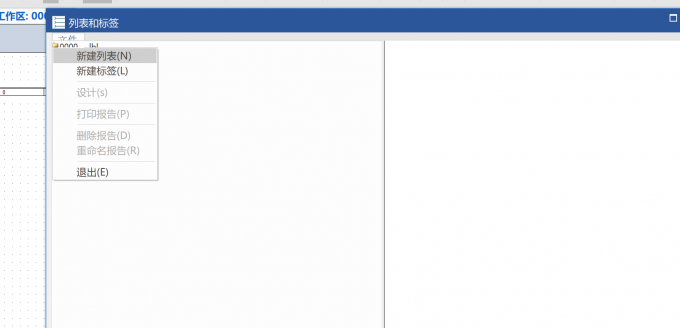

2、随后在新弹出的【列表和标签】窗口中鼠标左键选择【文件】，在【文件】的展开项中选择【新建列表】。

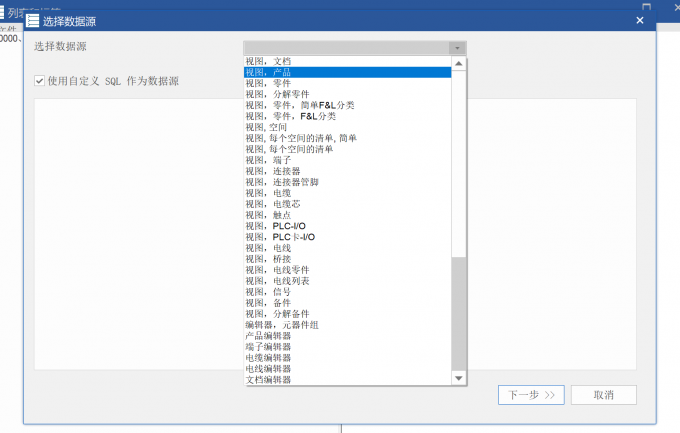

3、最后在【选择数据源】当中选择【视图、产品】作为数据源，并勾选【使用自定义SQL作为数据源】。
以上就是SEE Electrical怎么生成材料清单，SEE Electrical如何生成BOM清单的全部内容了。我们在SEE Electrical中确定部件信息填写完毕后，点击【文件】-【生成】-【报告】，在报告生成器中新建报告，然后选择视图产品作为数据源，设置报表样式就可以完成材料清单的生成了。生成BOM有两种方式，一个是【文件】-【导出】-【MS Excel】，选择BOM直接导出，还有一种是点击【文件】-【生成】-【列表和标签】，新建列表，选择视图产品数据源生成BOM清单。
