SEE Electrical端子排定义有什么用 SEE Electrical如何生成端子排的端子图表

品牌型号：联想小新14pro

系统：Windows 11 64位操作系统

软件版本：SEE Electrical V8R2

SEE Electrical是专业的电气CAD软件，我们可以通过在SEE Electrical中的端子排定义，规范端子的编号、信号类型和连接对象，清理柜内外部的接线关系，避免接线混淆。而生成端子图表则可以把端子的连接信息整理成规范的表格，这样在现场的接线施工时，方便检修，图纸修改后端子图表也能同步更新。下面就给大家介绍一下SEE Electrical端子排定义有什么用，SEE Electrical如何生成端子排的端子图表的相关内容。

一、SEE Electrical端子排定义有什么用

在SEE Electrical里，只有完成端子排定义后，SEE Electrical才能识别端子逻辑关系，自动整理连接信息，为后续的端子图表生成提供数据源，方便我们管控端子编号。

如果我们不做端子排定义，端子属于无归属的零散端子，无法生成端子图标与端子报表，端子编号混乱，导致电气图纸和实物端子排无法对应，让接线施工没有依据。所以在了解端子排的定义之后，下面介绍下如何给端子排定义。

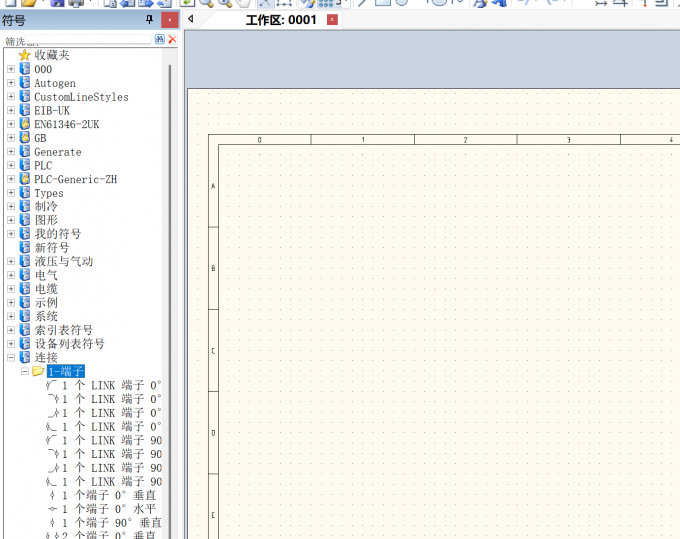

1、我们在SEE Electrical中打开【符号】的导航页，在【符号】导航页的库中找到【连接】。鼠标左键双击展开，在【连接】的展开项中选择合适【端子】，鼠标右键复制端子到绘图区，或者鼠标左键直接拖动到绘图区完成端子的插入。

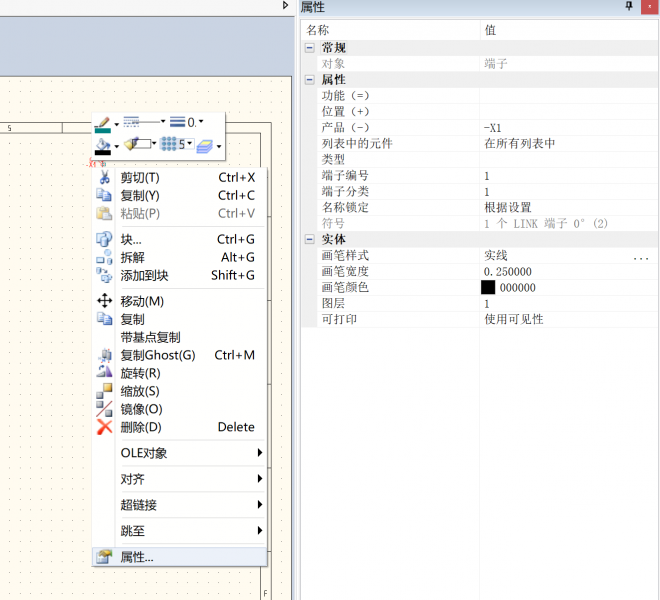

2、完成端子的插入之后，鼠标左键先选中端子，直至端子颜色变红，随后鼠标右键选择【属性】，在【属性】窗口中填写端子的功能、位置等信息，完成对端子的定义。

二、SEE Electrical如何生成端子排的端子图表

在电气设计中，我们经常要生成各种图表，如端子图表可以将端子排上所有的端子编号、连接器件整理成标准化的表格，展示端子的内外接线关系。最重要的是，我们在改动图纸的时候，图表可以同步更新，让原理图和端子数据保持一致，方便后续使用。

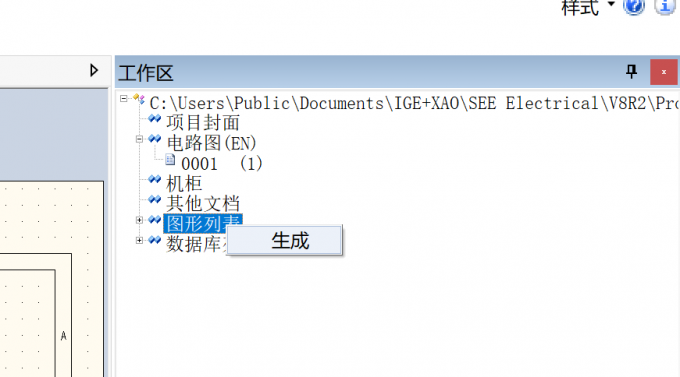

1、将所有端子排进行定义后我们开始生成端子排的端子图表。直接打开SEE Electrical【工作区】导航页，在【工作区】导航页中鼠标左键选择【图形列表】，点击【生成】。

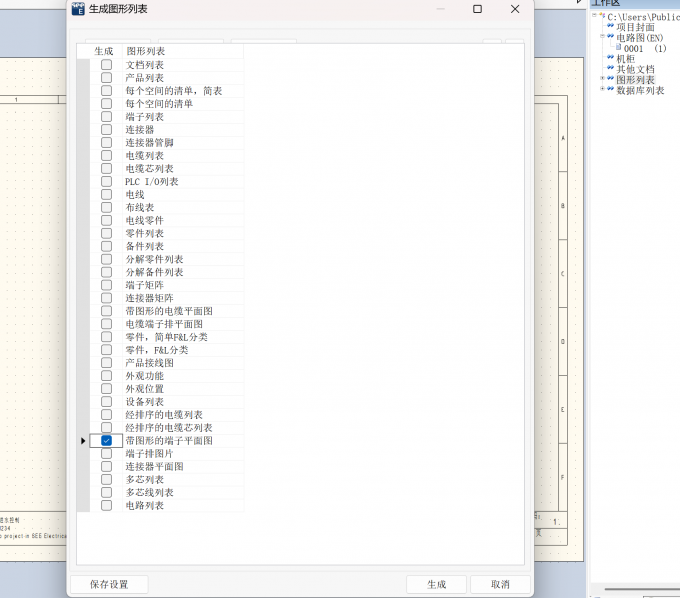

2、随后在新弹出的【生成图形列表】窗口中勾选【带图形的端子平面图】，这就是【端子排的端子图表】，确认选中后点击【生成】。

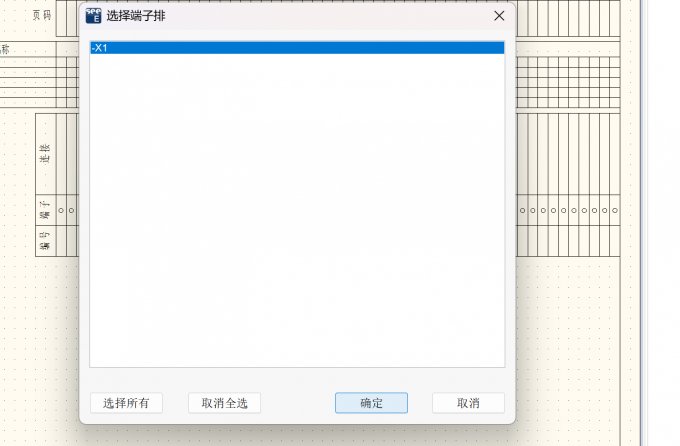

3、点击【生成】之后，我们会在新弹出的窗口中看到我们所插入的端子排，根据需求选择需要生成的端子排，点击【确定】。

4、在生成端子图表之后，SEE Electrical会自动新增图纸标签页。不需要关闭、重新打开整个项目文件。我们直接点击新生成的端子图表页面进行核对、检查其是否与原理图一致。不打开页面检验则无法发现端子缺失、变化、错乱等问题。

以上就是SEE Electrical端子排定义有什么用，SEE Electrical如何生成端子排的端子图表的全部内容了。我们在定义端子排的时候要注意同一个端子排名称下，端子序号不能重复。后期修改端子，必须更新端子排定义，再重新生成端子图表，防止报表与原理图不一致。如果我们使用的是免费个人版可以生成端子图标，但不能编辑底层报表模板。由于新增、删除原理图端子后，我们要重新生成端子图形列表。所以可以先做端子排定义，再生成端子图形列表。
