SEE Electrical如何设计图框 SEE Electrical怎么更换图框

发布时间:2026-07-25 10: 00: 00

品牌型号:联想小新14pro

系统:Windows 11 64位操作系统

软件版本:SEE Electrical V8R2

图框在电气图纸中经常会看到,它可以划定绘图的边界,防止元件、线路超出打印范围。此外它还能承载图纸信息,标题栏中有图号、项目名称、设备名称、日期、版本等信息,让我们不用翻阅图纸就能分清图纸的归属和版本。下面就给大家介绍一下SEE Electrical如何设计图框,SEE Electrical怎么更换图框的相关内容。

一、SEE Electrical如何设计图框

SEE Electrical自带的图框都是通用的国标样式,没有企业 LOGO、专属会签栏、版本修订栏、客户专属字段等信息,而我们自己设计图框则可以根据我们的需要,统一图纸的格式,让交付更专业。下面就用SEE Electrical电气设计软件给大家演示一下该如何操作:

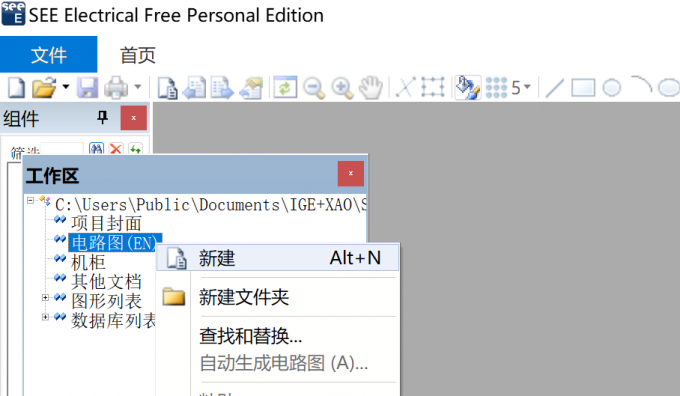

1、首先,在SEE Electrical首页的工具栏中点击【文件】,在文件的展开项中打开一个空白文件进入文件工作区,鼠标左键选择电路图,鼠标右键展开下拉菜单,点击【新建】。

打开【文件】-【电路图】-【新建】
图1:打开【文件】-【电路图】-【新建】

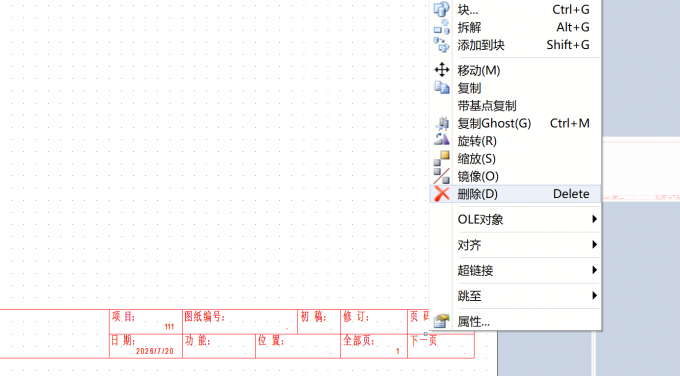

2、打开文件后框选原有图纸的所有内容,可以用鼠标左键框选整个框架,框选完成之后,鼠标右键在展开项中选择【删除】也可按Ctrl+A全选后删除。

删除原有框架包含的内容
图2:删除原有框架包含的内容

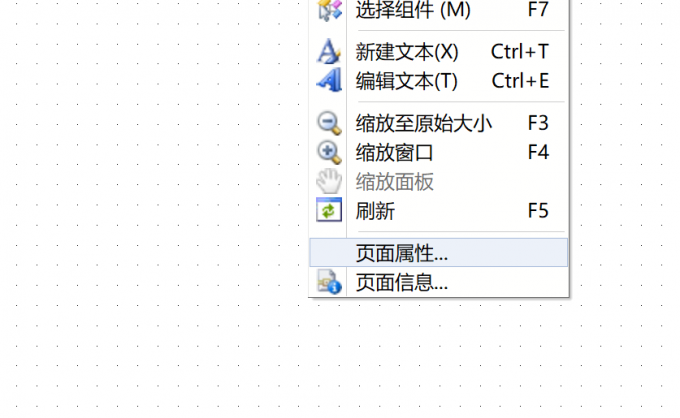

3、删除完成后,我们会看到整个页面没有任何的内容,随后在任意空白位置处,在鼠标右键展开项中点击【页面属性】。

鼠标右键点击空白处选择页面属性
图3:鼠标右键点击空白处选择页面属性

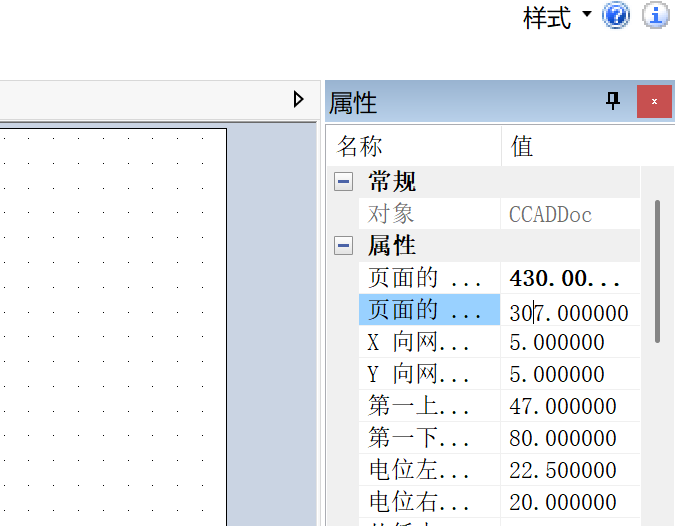

4、点击选择完页面属性之后,我们可以在该页面中看到属性的窗口,在页面的属性窗口中,可以对页面的宽和长根据需求进行修改,修改完成后直接点击Enter确认。

在属性窗口中对部分属性进行修改
图4:在属性窗口中对部分属性进行修改

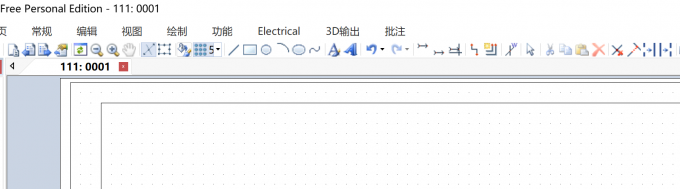

5、修改完成后我们点击首页的【绘制】功能,在绘制功能区的展开项中选中【工具】进行绘制边框线,或者可以直接引用工具栏下方的矩形绘制边框线,如下图所示。

绘制边框线
图5:绘制边框线

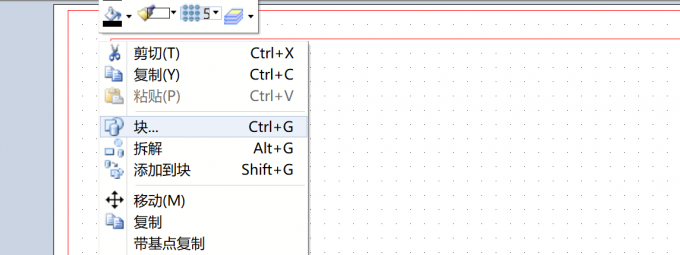

6、绘制完成之后,框选我们刚刚绘制的边框线,右键菜单选择【块】,将边框编组为页面模板。

框选边框线并鼠标右键点击【块】
图6:框选边框线并鼠标右键点击【块】

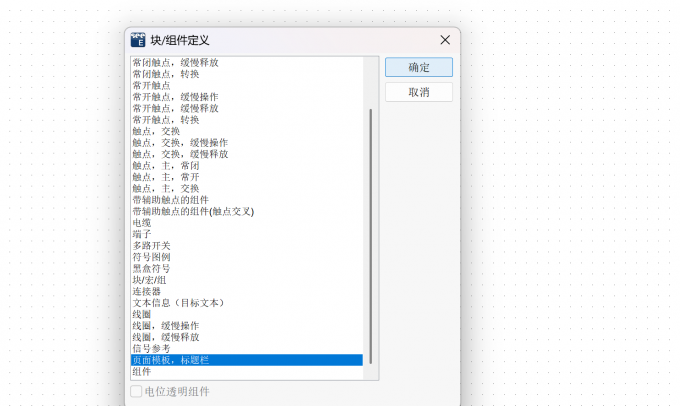

7、点击块之后,在新弹出的窗口中选择需要对该组件定义的名称,此处我们将其命名为页面模板,标题栏选择之后点击【确认】。

选择块/组件命名,点击【确认】
图7:选择块/组件命名,点击【确认】

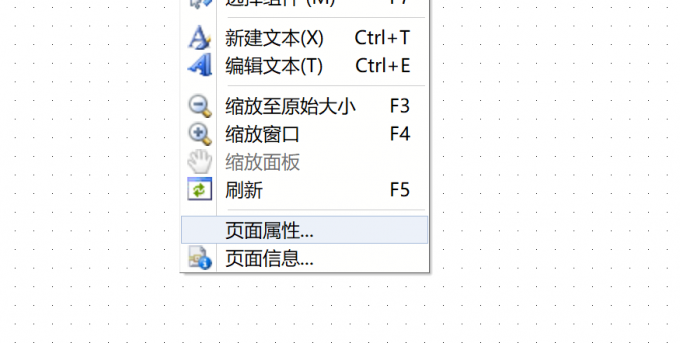

8、确认完成之后我们返回原页面,在原页面的空白处,鼠标右键点击展开项中的【页面属性】。

鼠标右键点击页面属性
图8:鼠标右键点击页面属性

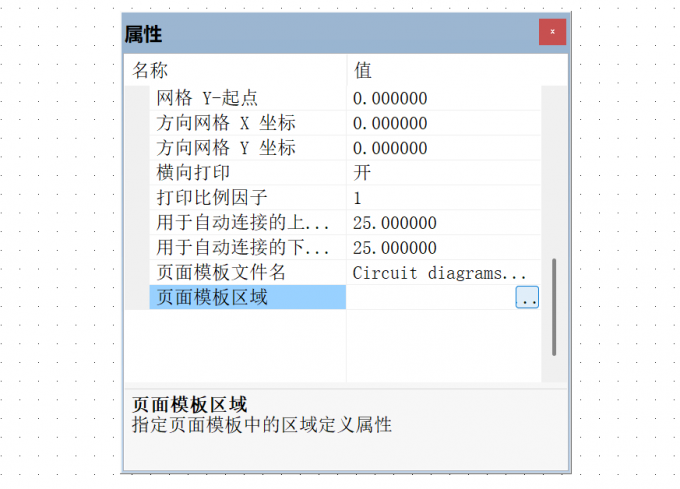

9、在页面属性的窗口中,我们下滑找到页面模板区域,并点击【页面模板区域】后的省略号。

点击页面模板区域后的内容
图9:点击页面模板区域后方省略号

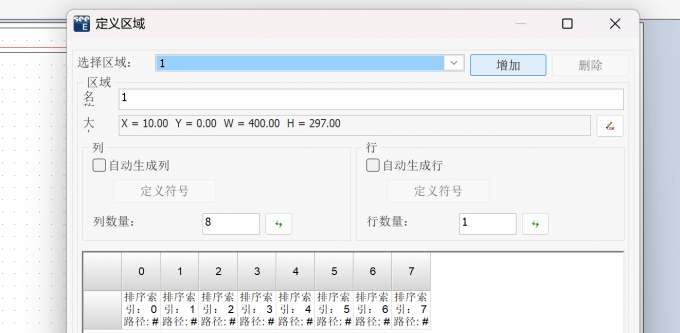

10、然后我们在新弹出的窗口中找到选择区域后面的【增加】。

点击新窗口中的增加
图10:点击新窗口中的增加

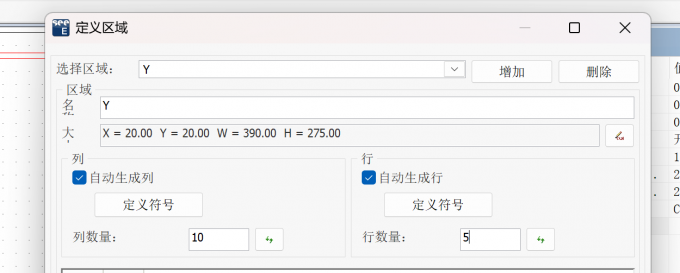

11、对区域名进行命名,命名完成之后我们要确认勾选自动生成列和自动生成行,可以根据需求对列数量和行数量进行修改。修改完成后,选中生成行列对应的绘图区域。

命名区域名,勾选列和行并修改
图11:命名区域名,勾选列和行并修改

二、SEE Electrical怎么更换图框

为了节省更换图纸时所需要的时间,并清晰明了的对初稿和最终稿进行区分,我们需要学会更换图框。

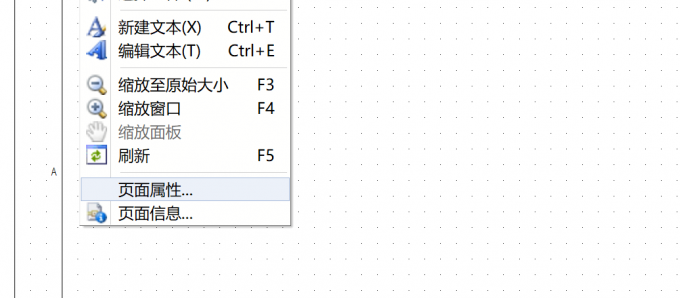

1、首先在SEE Electrical电气设计软件空白页面处鼠标右键点击【页面属性】。

鼠标右键点击页面属性
图12:鼠标右键点击页面属性

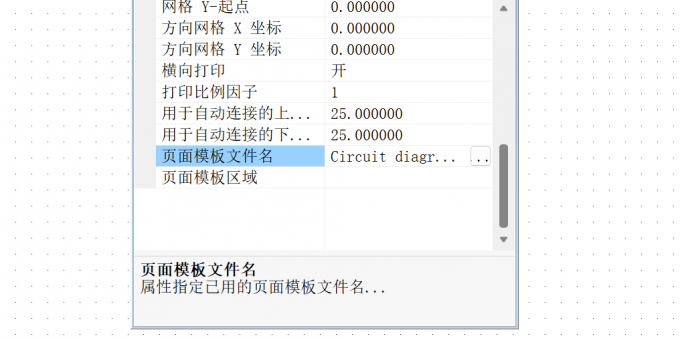

2、在页面属性的窗口中下滑找到页面模板文件名,随后点击页面模板文件名后方的省略号。

在页面属性窗口中点击【页面模板文件名】
图13:在页面属性窗口中点击【页面模板文件名】

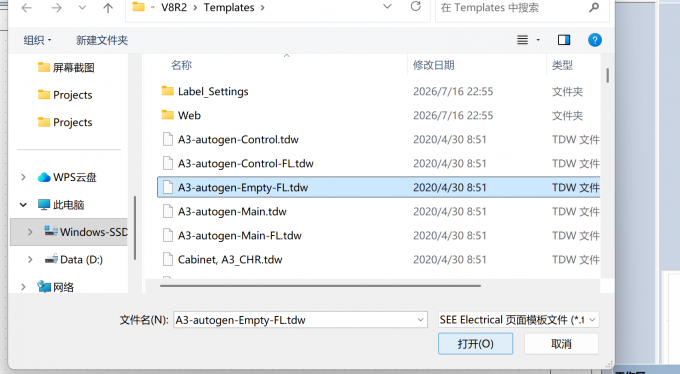

3、点击完页面模板文件名之后,我们在新弹出的窗口中找到我们需要更换的图框,并点击【打开】。

选择需要更改的图框并点击打开
图14:选择需要更改的图框并点击打开

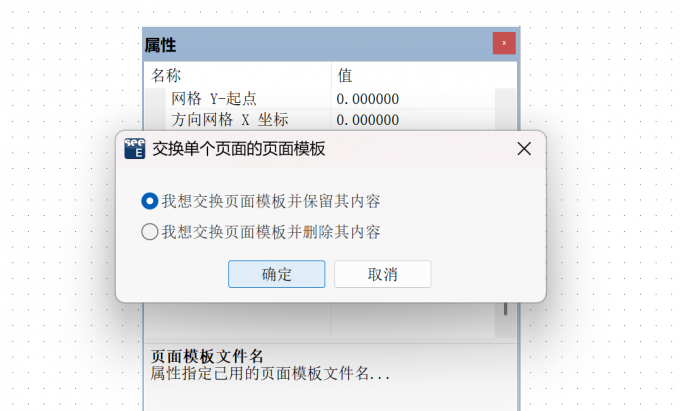

4、一定要勾选第一个【我想交换页面模板并保留其内容】选项,并点击【确认】。

选择交换单个页面的页面模板
图15:选择交换单个页面的页面模板

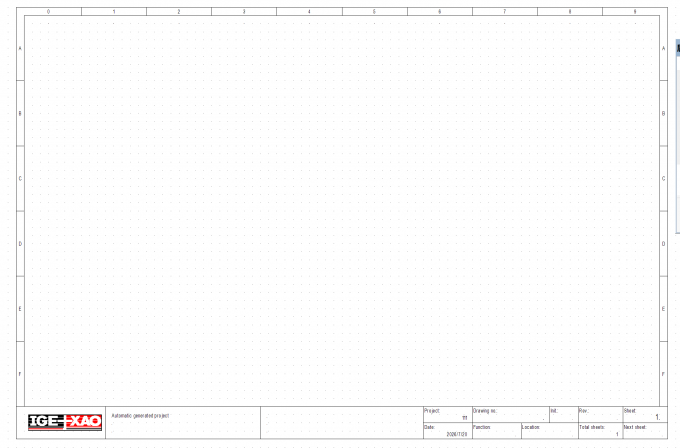

5、随后我们就可以返回原图纸看到我们更改后的图框了。

完成图框的更换
图16:完成图框的更换

以上就是SEE Electrical如何设计图框,SEE Electrical怎么更换图框的具体操作。其中,在设计图框时,我们的绘图有效区域要尽量大一些,以满足后续的绘图需要。在更换图框时,我们需要注意原图框和替换的图框尺寸差距尽量要小,否则尺寸相差过大,会造成元件符号位置偏移。并且在更换时一定要勾选保留原有绘图内容,否则页面会清空。
