SEE Electrical如何改变元器件大小 SEE Electrical元件怎么添加型号

发布时间：2026-07-29 10: 00: 00

品牌型号：联想小新14pro

系统：Windows 11 64位操作系统

软件版本：SEE Electrical V8R2

我们在看图纸的过程中，如果图纸中的元件拥挤、符号尺寸偏小，容易造成打印模糊。而通过调整元器件尺寸可以优化电气图纸的布局，让图纸更容易被他人看懂。而为了顺利生成物料清单方便采购，让元件参数和端子图数据进行联动，我们需要为元件绑定部件型号，打通图纸和元件之间的数据。下面就给大家介绍一下SEE Electrical如何改变元器件大小，SEE Electrical元件怎么添加型号的相关内容。

一、SEE Electrical如何改变元器件大小

在SEE Electrical中，我们通过放大关键元器件符号，可以让型号、引脚注释显示更清晰，这样打印成PDF或者纸质图纸后，工人看图不会看错回路。下面就来说说如何操作：

1、首先，在SEE Electrical电气设计软件中，鼠标左键框选中我们需要修改大小的元器件，框选成功后元器件会变成红色。

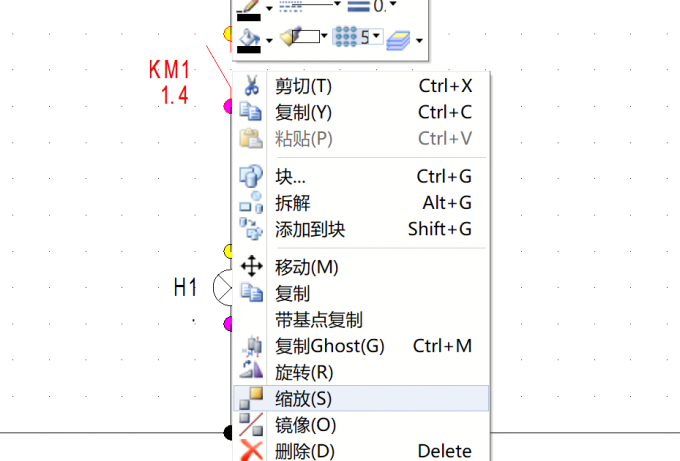

2、框选完成之后，鼠标右键点击，在展开项中选择【缩放】。

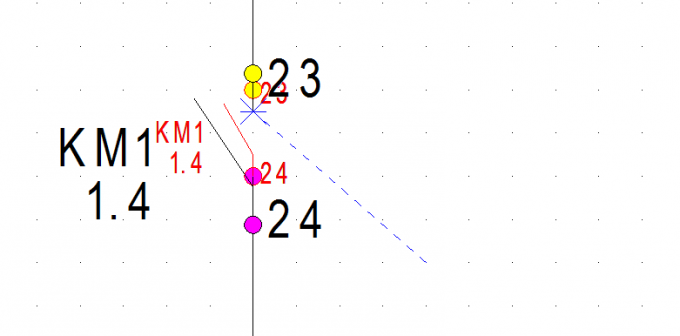

3、点击完缩放之后我们拖动鼠标可以发现大小已经可以发生改变，我们一共需要点击两次鼠标左键。首次点击指定缩放基点，我们应该优先选择元件端子，这样可以保证缩放后端子与导线正常连接。第二次鼠标左键确定最终大小，大小的调整最好符合其余符号的比例。

4、鼠标左键点击完成后，我们就可以看到调整完大小的元器件了。

二、SEE Electrical元件怎么添加型号

为了方便我们对元件设备数据进行系统绑定，实现元件的各类电气属性数据与电路图的连接，生成采购单便于后续采购，我们需要学会为元件添加型号。

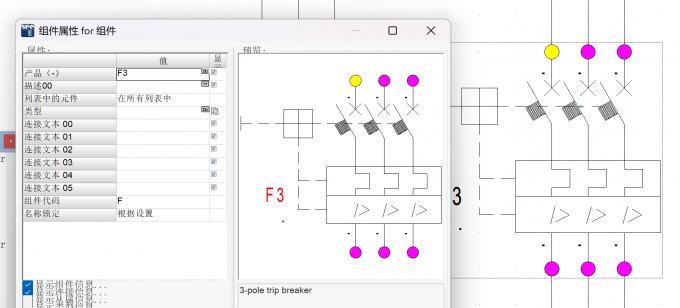

1、首先确定我们要添加型号的元件，鼠标左键双击元件，双击后会弹出【组件属性for组件】窗口。

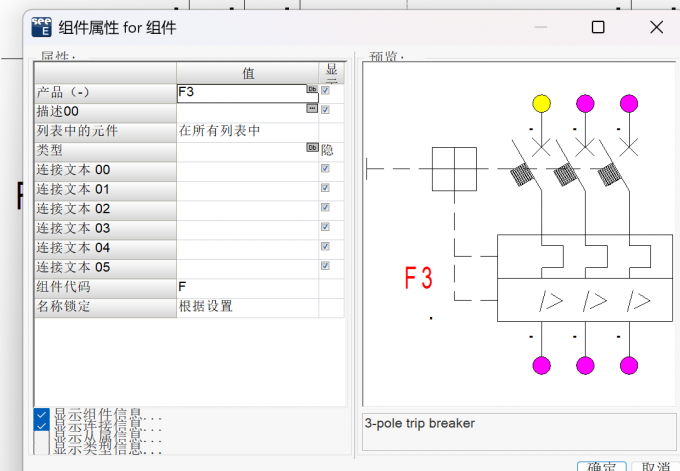

2、在新弹出的窗口中的左半部分，找到【类型】分类下的部件数据库（DB）入口。

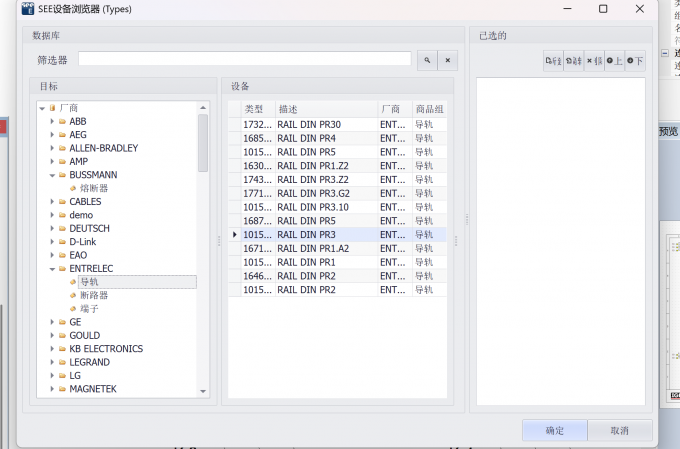

3、点击db之后，我们在新弹出的窗口中找到我们想要添加的型号并点击【确定】，就完成了对元件添加型号的操作。

以上就是SEE Electrical如何改变元器件大小，SEE Electrical元件怎么添加型号的全部内容了。本文为大家介绍了如何在SEE Electrical中对元器件进行缩放和元件如何绑定型号的具体操作。我们在调整元器件尺寸时，要优先选用端子作为缩放基点，可以根据需要控制缩放比例，防止导线连接错位。而绑定部件型号，则需要在元件属性中打开部件数据库选取型号。这里要注意，元件缩放只会调整外观，不会改变电气功能。在绑定型号后，建议刷新端子图，确保图纸和各类报表数据同步。
