品牌型号：联想小新14pro

系统：Windows 11 64位操作系统

软件版本：SEE Electrical V8R2

在电气图纸的绘图过程中，为了提高绘图效率，不用从头开始画图，我们可以让部件参数跨项目复用，单独迁移元器件的数据，这就需要用到单个部件导出功能，能解决批量导出零散部件难度大的问题。我们如果需要整体统计项目的全部元器件，制作采购清单，就需要导出部件汇总表，这就不需要在人工盘点了，提升物料的统计效率。下面就给大家介绍一下SEE Electrical怎么导出单个部件，SEE Electrical怎么导出部件汇总表的相关内容。

一、SEE Electrical怎么导出单个部件

电气图纸绘制过程中，为了减少工作量，就需要学会复用。例如单个部件导出可以完整保存元器件的参数，方便我们跨项目复用，适配在新项目中快速调用，不用重复制作元件了。而完整的单个部件导出需要同时导出部件参数数据和部件图形符号，下面给大家演示一下该如何操作：

1、我们打开SEE Electrical电气绘图软件，在首页工具栏中点击【功能】，在展开选项中点击【数据库】，进入设备编辑界面。

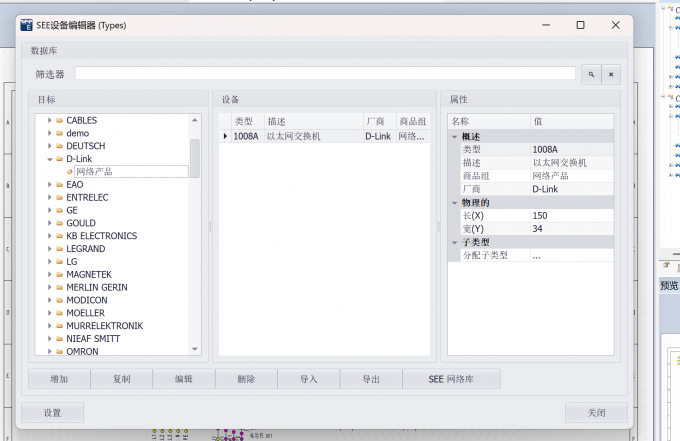

2、进入SEE设备编辑器窗口后，在窗口下方找到【导出】选项。这里的常规导出仅支持导出部件参数，不包含图形符号，因此需要配合图形导出步骤，才能实现完整部件迁移。

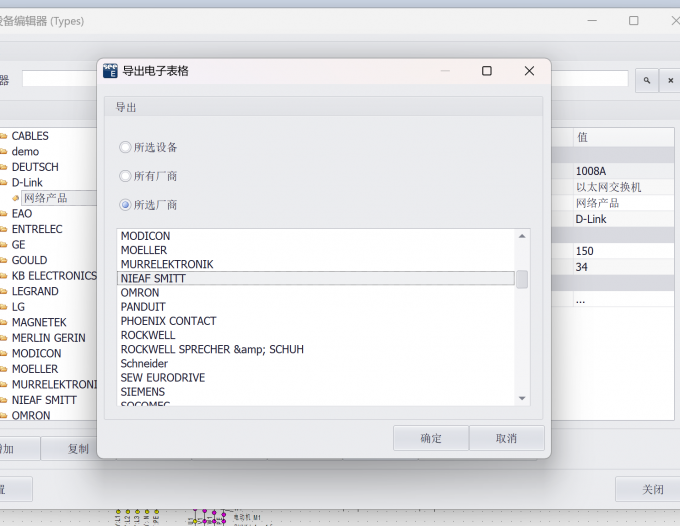

3、点击导出按钮后，我们根据需求勾选当前部件需要导出的相关参数数据，例如设备、厂商等信息，确认无误后点击【确定】，完成部件参数的单独导出保存。

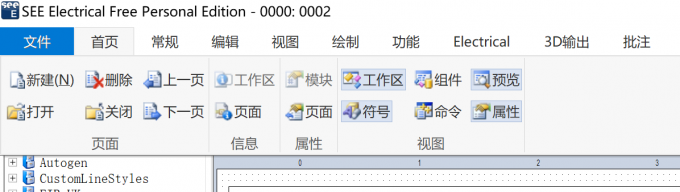

4、接着我们返回SEE Electrical首页，点击【首页】展开菜单，选择【符号】，打开符号导航页面，准备导出部件图形资源。

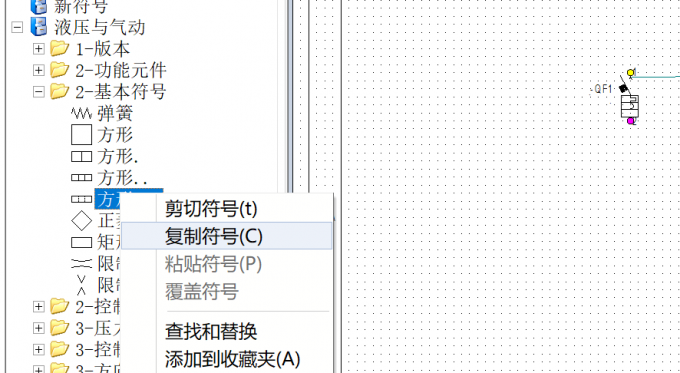

5、在符号的导航页中我们先鼠标左键选中需要导出的部件，在鼠标右键点击复制符号将其粘贴到我们的导出库中。这样我们就完成了对部件图形的导出。以上步骤我们需要将部件参数和部件图形都进行导出，才算完成了单个部件的导出。

二、SEE Electrical怎么导出部件汇总表

人工统计难免容易出现漏项、错项等误差，而部件汇总表是项目物料统计、采购核对、工程复盘的核心资料。如果不及时导出汇总表，就无法快速统计全项目元件信息，我们借助SEE Electrical的自动生成汇总表功能，可以一键统计所有已绑定部件，迅速完成物料盘点。

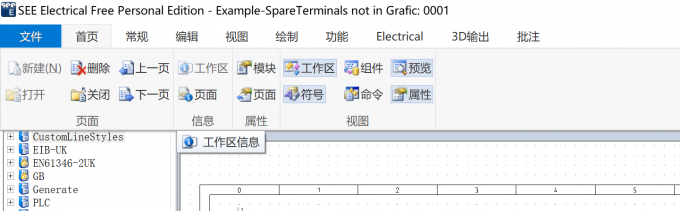

1、在SEE Electrical电气CAD软件的首页工具栏展开菜单，点击【工作区】，打开项目工作区导航面板。

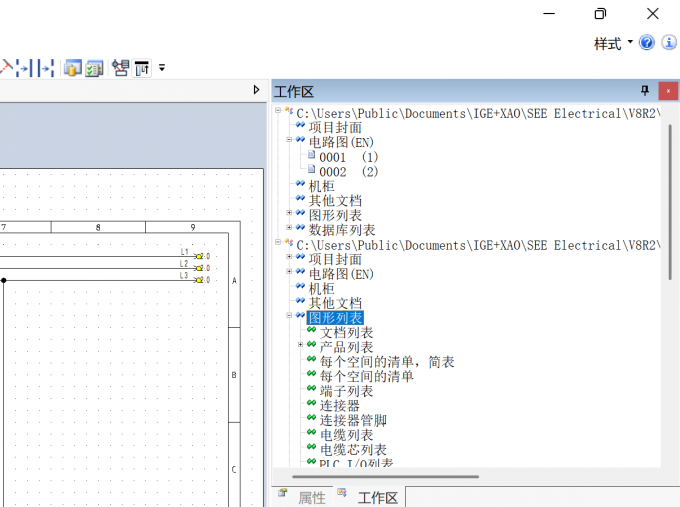

3、我们在工作区导航页下滑找到【图形列表】，鼠标左键双击展开，然后选中需要统一统计、导出的全部项目部件。

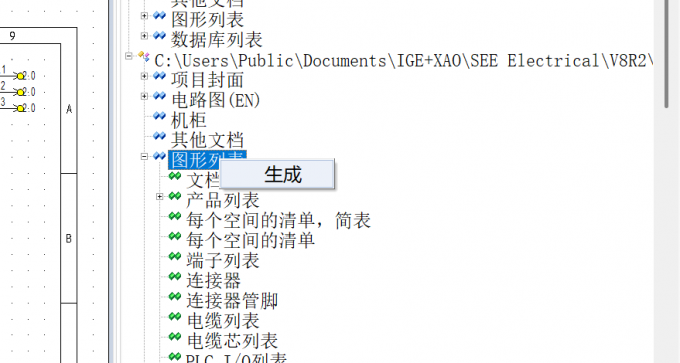

4、选中目标部件内容后，鼠标右键展开菜单，点击【生成】功能，进入汇总表配置界面。

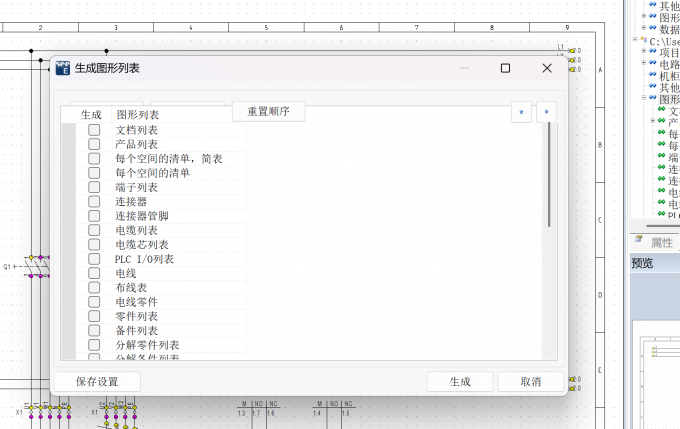

5、在弹出的生成图形列表窗口中，我们根据使用的需要勾选汇总表中需要包含的元件参数、型号、数量等内容，确认后即可自动生成并导出标准部件汇总表。

以上就是SEE Electrical怎么导出单个部件，SEE Electrical怎么导出部件汇总表的全部内容了。在SEE Electrical中单个部件导出需要先点击【功能】，从数据库设备编辑器导出部件参数，接着通过符号导航页复制保存的部件图形，让完整的部件可以跨项目复用。如果需要导出部件汇总表，需要在工作区打开图形列表，选中全部项目部件后右键生成，然后根据需要勾选参数元件，就能一键导出物料汇总表了，不用费时费力的人工统计，提升我们的绘图效率。
