SEE Electrical如何创建子页 SEE Electrical如何创建部件

品牌型号：联想小新14pro

系统：Windows 11 64位操作系统

软件版本：SEE Electrical V8R2

我们在电气图纸绘制的过程中，如果某张图纸集中绘制了大量的控制回路，会非常容易出现线路拥挤、线条重叠、布局杂乱等问题，不仅看起来很痛苦，而且也会增加审图和后期修改的难度。而在SEE Electrical中，我们可以通过创建子页，将复杂的电气系统，按功能、回路类型拆分成多张图纸，方便工程项目的管理。下面给大家介绍一下SEE Electrical如何创建子页，SEE Electrical如何创建部件的相关内容。

一、SEE Electrical如何创建子页

电气绘图中，单页图纸回路不宜过多，否则会导致布线混乱、交叉索引错乱等问题，不利于后期的使用。而创建子页，则能对项目图纸进行模块化拆分，解决单页图纸杂乱的问题。下面用SEE Electrical给大家演示一下该如何操作：

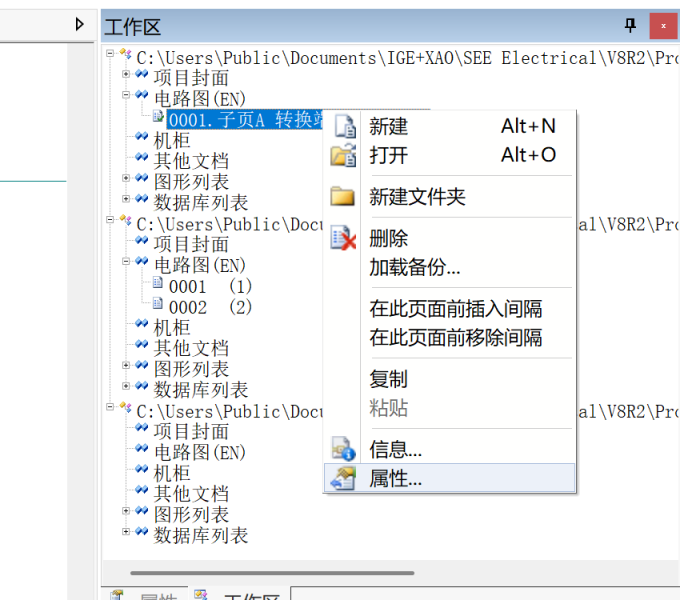

1、我们在SEE Electrical电气制图软件工作区的导航页面中，先选中需要创建子页的目标项目文件，选中文件后点击鼠标右键，在弹出的菜单栏中点击【属性】选项，进入项目属性配置界面。

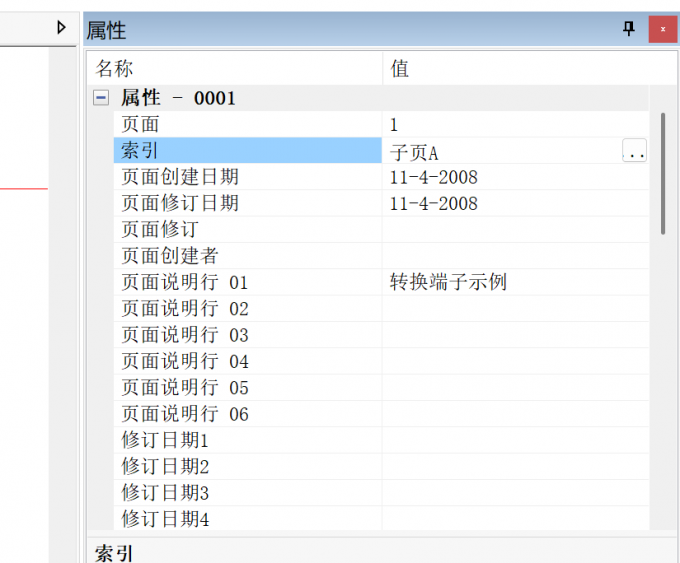

2、打开属性窗口后，我们找到【索引】设置窗口，点击后方的【增加】按钮，然后根据图纸功能对索引页进行自定义命名，这样就可以清晰区分不同子页的回路用途。

3、完成索引页的命名设置后，接着按下键盘Enter键保存配置并返回工作区，再次选中目标项目，鼠标右键点击【属性】，继续完善子页配置参数。

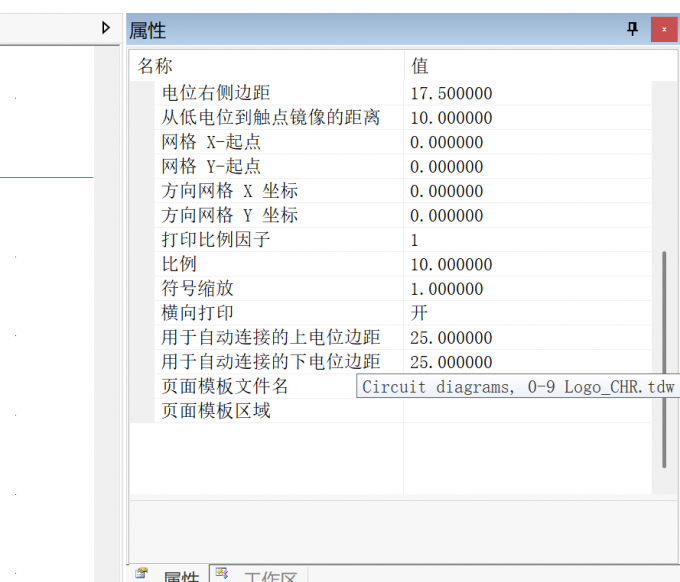

4、点击属性后，我们在属性的导航页中下滑找到页面模板文件名，点击后方【增加】，导入子页模板，这样我们就完成了子页的创建。

二、SEE Electrical如何创建部件

SEE Electrical中自带的标准部件库资源有限，没办法覆盖非标元件、小众厂商的定制器件，导致绘图时容易出现有符号，但没有对应实物参数的情况。我们通过自定义创建部件则可以有效丰富部件库资源。接下来，我们开始讲解SEE Electrical如何创建部件。

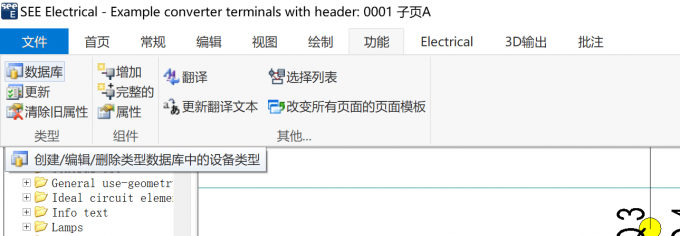

1、首先在SEE Electrical顶部首页工具栏中点击【功能】，展开下拉菜单栏，在功能选项中点击【数据库】，进入部件数据库编辑界面。

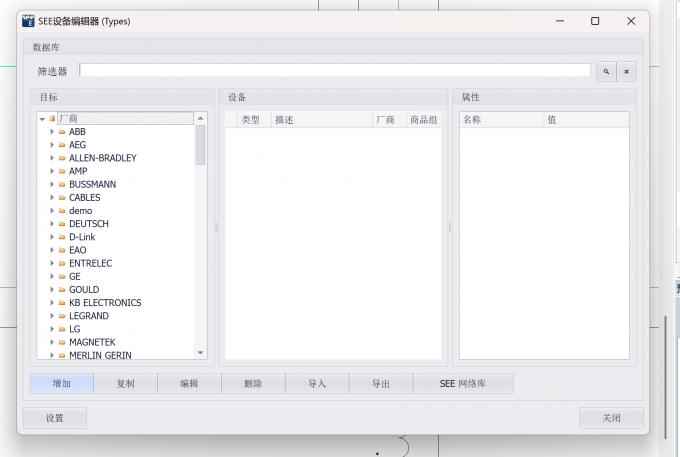

2、在弹出的SEE设备编辑器窗口中，点击【增加】按钮，新建空白部件信息模板，用于录入自定义元器件参数。

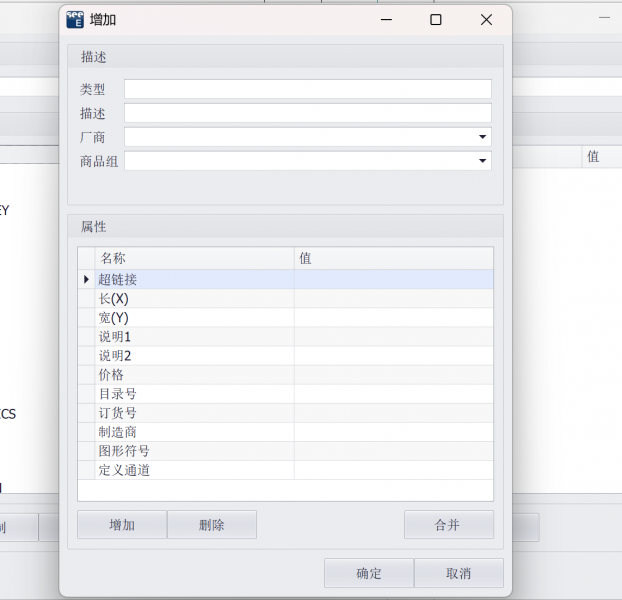

3、新建部件模板后，我们在弹出的编辑窗口中，依次完善元器件的符号类型、功能描述、生产厂商、商品分组等基础信息，然后可以根据项目绘图需求，补充完善对应的基础属性参数。

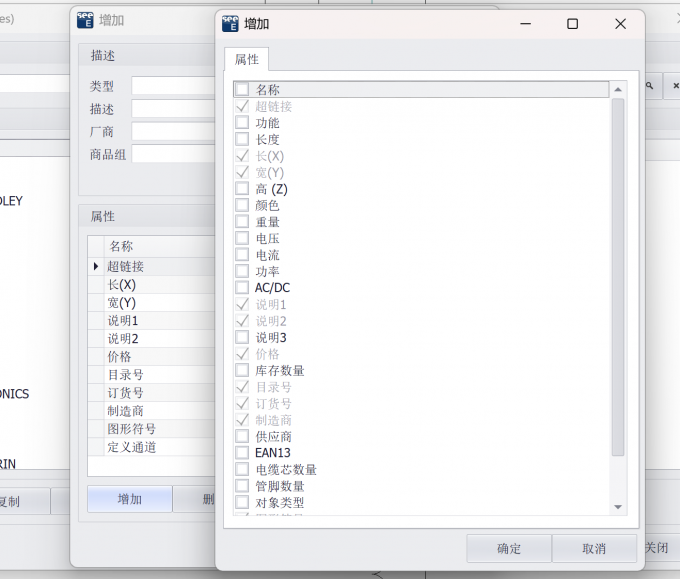

4、基础信息填写完成后，我们如果需要拓展更多元器件属性，可以在页面下方再次点击【增加】，在弹出的属性拓展窗口中，勾选所需的电气参数、规格属性，分别完善信息后，点击【确定】，完成自定义部件的全部创建配置。

以上就是SEE Electrical如何创建子页，SEE Electrical如何创建部件的全部内容了。我们在创建子页的过程中，要依托索引区分主页面和子页面，然后通过模板配置规范创建，不要直接新建普通页当子页。而在创建部件时，一定要将厂商、型号、参数等信息填写完整，让符号和实物部件能够精准绑定。部件创建并绑定图纸后，不要随便更改元件类型，防止参数出现异常。
