SEE Electrical如何调整图纸顺序 SEE Electrical图纸大小怎么设置

品牌型号：联想小新14pro

系统：Windows 11 64位操作系统

软件版本：SEE Electrical V8R2

我们如果想要解决图纸页排布混乱、纸张尺寸不合理导致的打印异常问题，可以通过调整图纸页面顺序，让打印和导出的PDF文档顺序统一。在绘制图纸的过程中，如果图纸的尺寸参数配置错误，会造成打印内容和绘图区域的错位，所以在SEE Electrical中需要让图纸的大小能够合理规划绘图内容，优化整套图纸的页面布局。下面就给大家介绍一下SEE Electrical如何调整图纸顺序，SEE Electrical图纸大小怎么设置的相关内容。

一、SEE Electrical如何调整图纸顺序

我们在使用SEE Electrical绘制图纸的过程中，要注意图纸页面顺序不要错乱，图纸错乱后会造成页码、目录和实际的图纸不匹配，打乱整套工程的电气逻辑关系，所以我们要调整图纸的顺序。下面就用SEE Electrical给大家演示一下如何操作：

1、我们先在SEE Electrical电气绘图软件中选中需要调整顺序的目标图纸，在导航面板确认图纸处于选中状态，在图纸页面位置鼠标右键，选择【页面信息】。

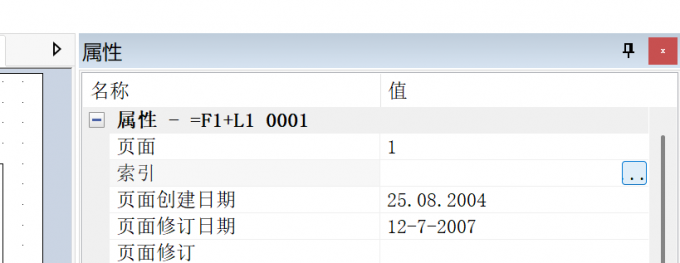

2、点击页面信息后，我们在左侧或右侧的页面信息导航页中找到索引后方的展开选项，对索引页进行页数的修改。

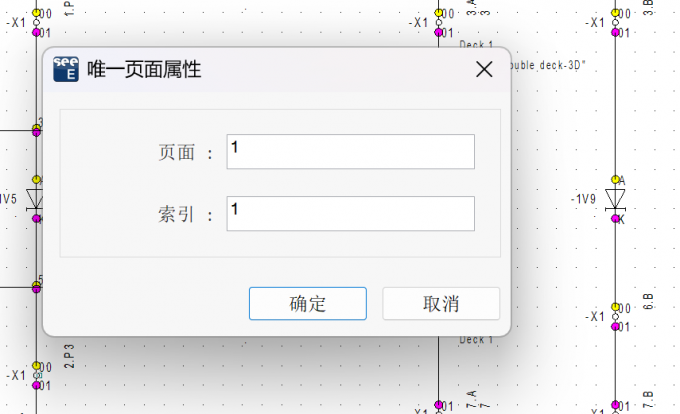

3、点击索引后的修改之后，我们在新弹出的窗口中对该页面的页面数进行修改，如果需要将页面前移，可以设置更小的索引数值；如果需放到末尾，则设置更大的索引数值。具体的数字可以根据整套电气图纸的图纸数量进行修改。

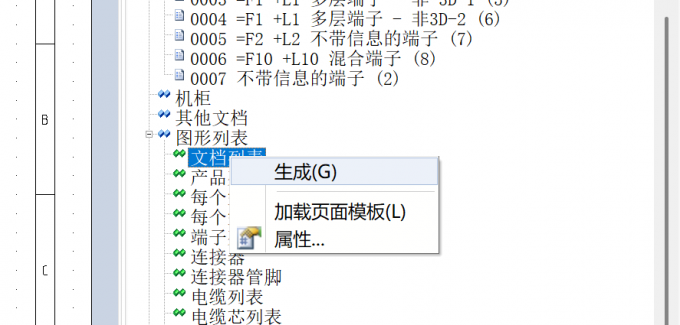

4、修改完成后，点击确定返回原导航页面，我们在页面属性的信息页中下滑找到图形列表选项并展开，右键点击文档列表，展开点击生成。一定要进行此步操作，否则页面顺序更改无法呈现最终结果。

二、SEE Electrical图纸大小怎么设置

在电气绘图中除了要注意图纸的顺序不能乱之外，图纸纸张的尺寸大小也要合适，不合适的图纸大小容易导致打印错位、内容超出图框等问题。我们设置合适的图纸大小，可以匹配实际打印的纸张规格，让图框和绘图区域适配页面，使得布局更合理。

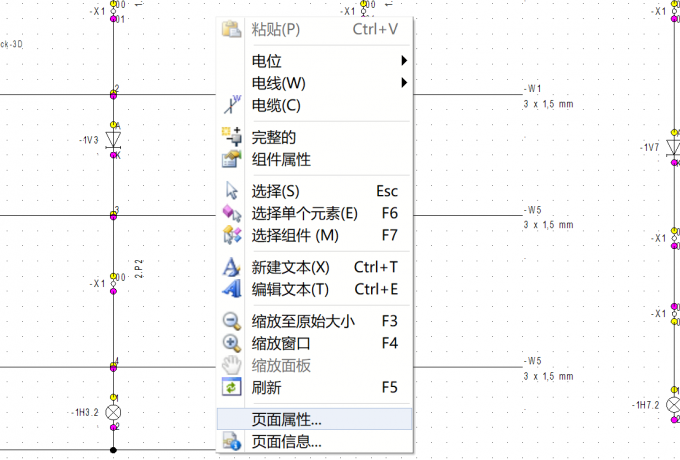

1、首先选中需要进行图纸大小修改的项目，确认选中后鼠标右键点击该图纸，点击选择【页面属性】。

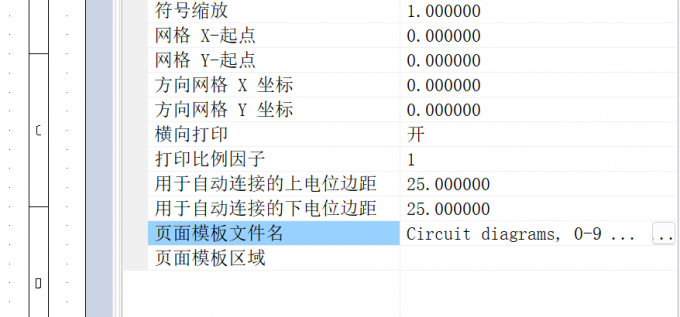

2、随后我们在左侧或右侧的导航页中可以找到页面属性的导航页，下滑找到【文件模板文件名】并点击后方的修改，勾选需要导入的新图纸模板样式，这样也可以实现图纸大小的修改。

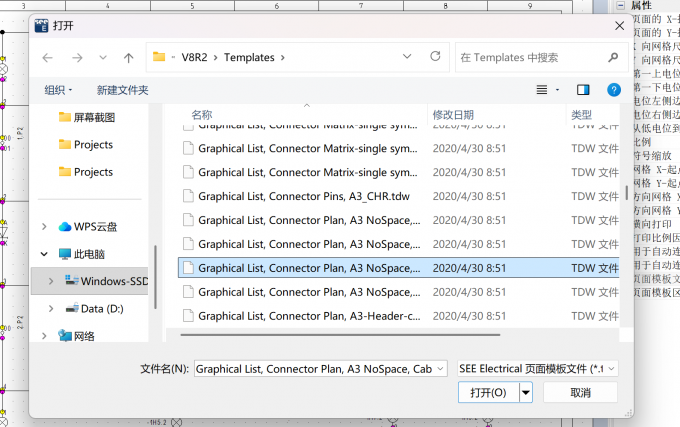

3、点击页面模板文件名的修改后，我们在新弹出的窗口勾选所需要的文件模板样式。

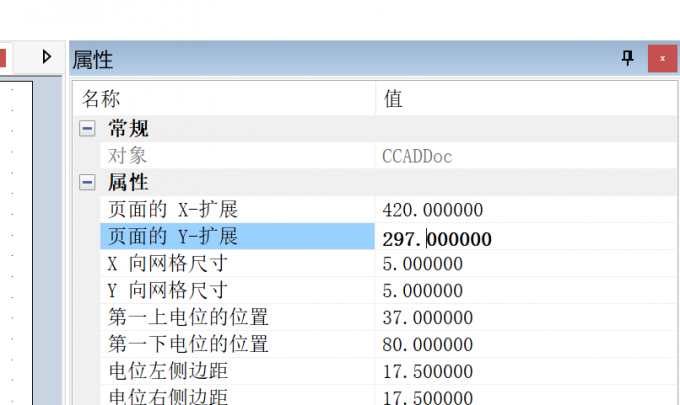

4、如果想要直接对图纸的大小进行修改，不想要更换图纸的模板样式，我们可以在页面属性的窗口中直接对属性栏中的数值进行修改。

以上就是SEE Electrical如何调整图纸顺序，SEE Electrical图纸大小怎么设置的全部内容了。在SEE Electrical中，调整图纸顺序，我们可以右键打开图纸页面信息，修改索引页数调整排序，最后再生成文档列表生效。而设置图纸大小则需要鼠标右键进入页面属性，通过更改图纸模板修改尺寸，也可以直接编辑属性数值，即可解决打印异常的问题，还能够优化图纸中的布局。
