SEE Electrical如何导入设备库 SEE Electrical怎么导入PLC图形

品牌型号：联想小新14pro

系统：Windows 11 64位操作系统

软件版本：SEE Electrical V8R2

我们在使用SEE Electrical电气绘图软件的时候，通过批量导入外部或者历史部件库，可以规避元器件参数重复录入，手动建库效率低下的问题，帮助我们快速补齐项目设备数据库。而在给SEE Electrical中导入PLC专用符号图形，可以弥补SEE Electrical自带库非标PLC图形缺失的短板。我们不需要从零开始绘制元器件轮廓，就能扩充自定义符号库。下面就给大家介绍一下SEE Electrical如何导入设备库，SEE Electrical怎么导入PLC图形的相关内容。

一、SEE Electrical如何导入设备库

在SEE Electrical中导入设备库可以帮助我们节省逐个创建设备元器件的工作量，我们通过使用对应的格式库文件，可以很快完成项目数据库的创建，从而大幅减少重复操作。

1、我们先在SEE Electrical电气CAD软件的工具栏中点击【功能】，并在功能的展开项中点击【数据库】，如果是SEE Electrical个人免费版和商用版，软件中的数据库对应的就是设备库和部件库。

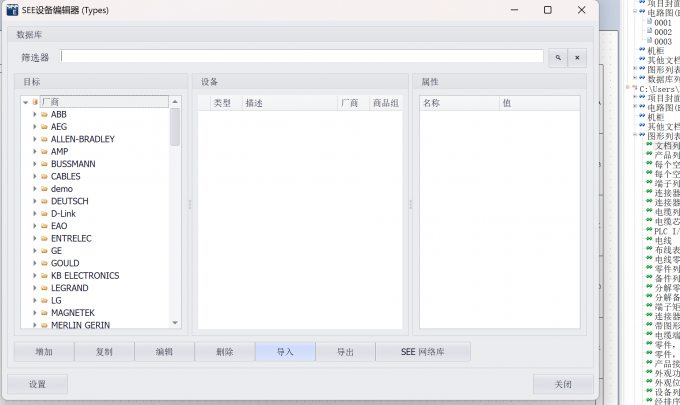

2、点击数据库后，我们在弹出的SEE设备编辑器菜单栏找到【导入】并点击。

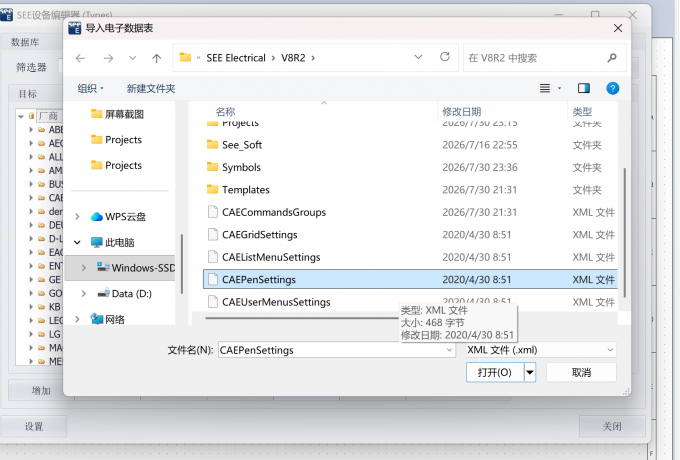

3、我们在数据表导入窗口选中目标设备库文件，点击【打开】就可以完成设备库的导入。

二、SEE Electrical怎么导入PLC图形

在SEE Electrical中，如果PLC图形导入操作不规范，会造成元器件的端子无法接线，元件数据无法参与报表统计等问题。所以我们在导入PLC图形的时候，操作要规范，这样才既能扩充符号库，还能保证电气原理图的完整电气属性。下面来看看该如何正确操作：

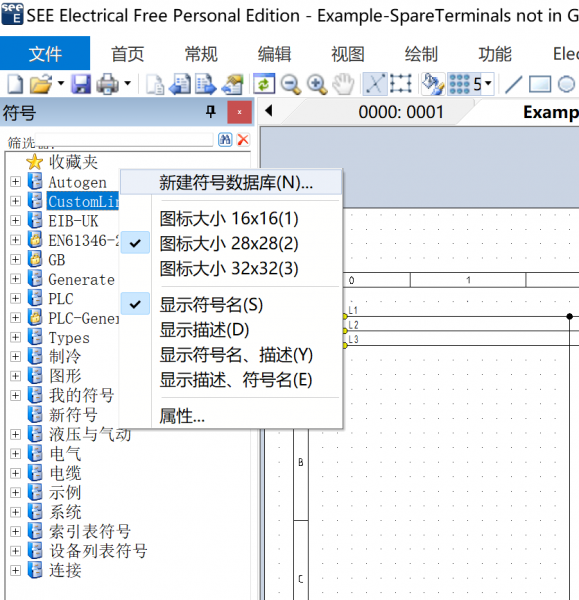

1、我们先确认在SEE Electrical中已经打开了符号导航页，然后在符号导航页的空白处鼠标右键展开点击【新建符号数据库】。

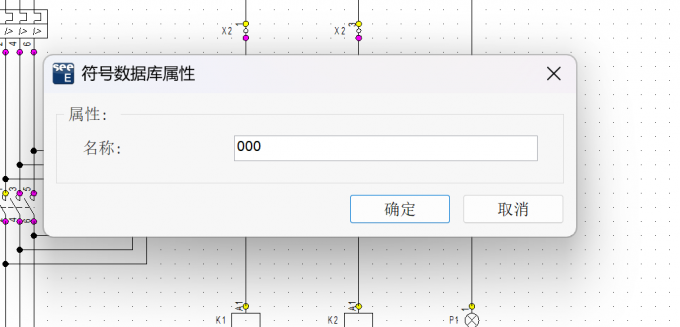

2、点击新建符号数据库后，我们对新的数据库进行命名。

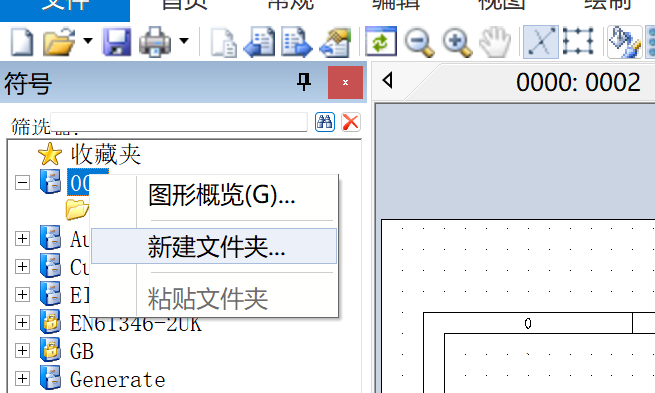

3、完成数据库命名后，我们在新建库上鼠标右键选择【新建文件夹】。

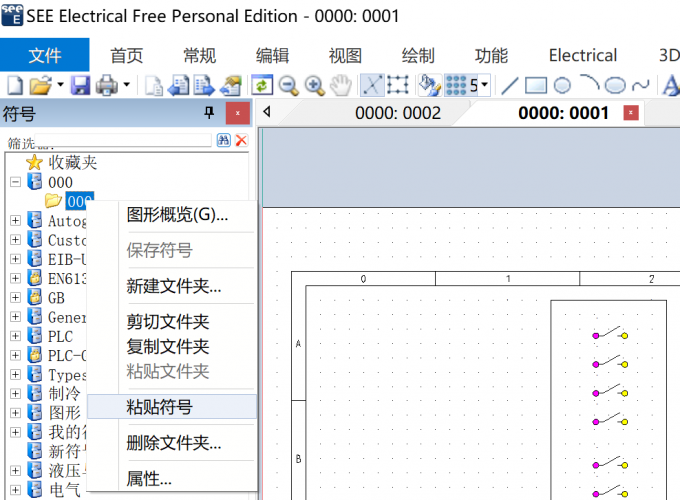

4、在导入PLC图形之前我们需要对PLC图形进行复制，此后我们选中新建文件夹，右键执行粘贴符号，这样就完成了对PLC图形的导入。

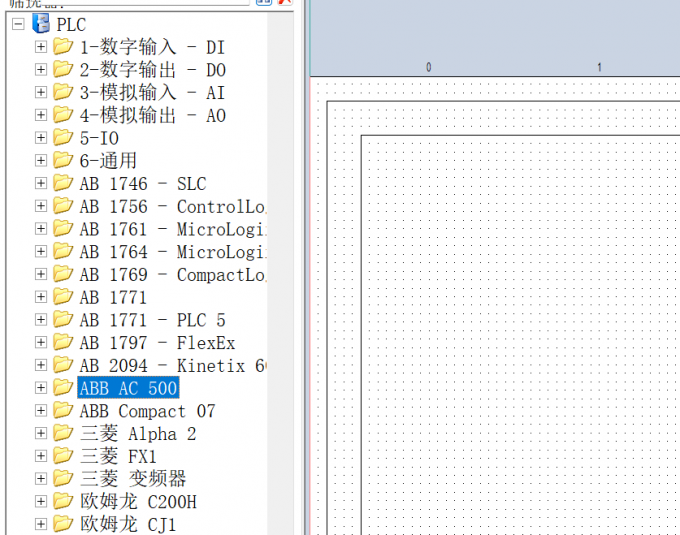

5、由于V8R2版的SEE Electrical软件中有部分功能限制，我们也可以在软件自带的符号库中找到与我们需要导入的相似的PLC图形粘贴到现绘图区中，再对该PLC图形进行部分修改直至与需要导入的PLC图形一致。我们先将修改完毕的图形存入新建文件夹，然后关闭文件夹后重新打开校验，再确认PLC图形导入已经生效。

以上就是SEE Electrical如何导入设备库，SEE Electrical怎么导入PLC图形的具体操作步骤。在导入设备库时我们不要手动修改文件后缀，否则会导致数据无法识别；V8R2的免费版只支持基础导入功能，在进行大量数据库的导入时容易出现卡顿，所以我们需要大批量部件库建议拆分分次导入。不论是导入设备库还是导入PLC图形时我们都需要导入到自建符号库，禁止直接写入系统原始符号库。
