在SEE Electrical中画建筑电气图相比CAD软件的手绘图纸可以减少很多制表的工作量，绘完图后就直接生成物料、电缆明细，非常好用。在绘制电气图纸的过程中，为了区分电气导线和普通的几何线条，让线路有真实的电气属性，支撑自动编号、报表生成等功能，下面就给大家介绍一下SEE Electrical能画建筑电气图吗，SEE Electrical电气制图怎么画线的相关内容。

一、SEE Electrical能画建筑电气图吗

我们画建筑电气图纸是为了直观地展示电气设备的安装位置、配电回路布局，而电气原理图通常缺少平面信息，在现场施工中没办法找到对应的安装点位。使用SEE Electrical电气绘图软件后，我们可以通过调用电气符号、布设配电回路，完成基础建筑电气图纸绘制，下面给大家演示一下该如何操作：

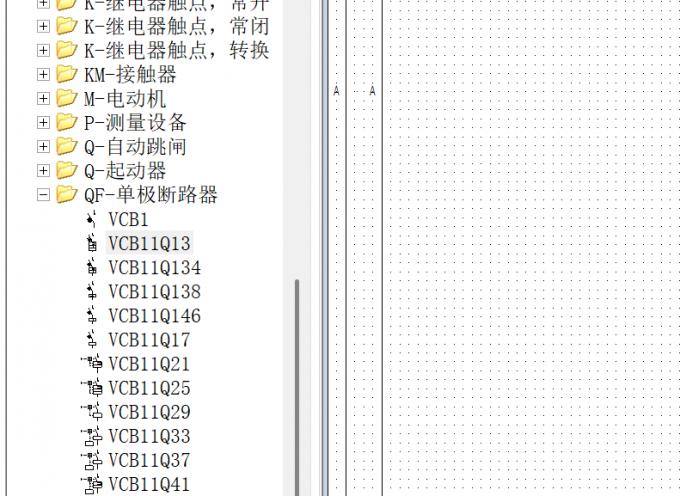

1、绘制建筑电气图，我们需要引入最基本的核心符号如配电箱（AL照明箱、AP动力箱）、保护元件（断路器QF空开、漏电保护器）、变压器、开关和导线或导线分支。我们在SEE Electrical中的符号导航页中展开对应符号分类，右键选中目标符号，通过复制、粘贴的方式添加至图纸当中，这里我以极开关符号为例演示操作。

2、接下来我们重复上述符号导入操作，依次将断路器、配电箱、变压器、导线等全部所需电气符号粘贴至图纸页面，完成建筑电气绘图的元件布局准备工作。

3、将我们所需要的符号复制粘贴到图纸后，我们在顶部工具栏中点击展开Electrical电气菜单，点击电线连接类的一线或三线（具体选择根据符号之间连接所需决定），我们在绘图前，注意需要开启网格捕捉功能，可以实现元件触点自动吸附，让导线连接更精准、电气连接有效。

二、SEE Electrical电气制图怎么画线

我们在电气图纸绘制的过程中，普通的手绘几何线条是没有电气属性的，不会被软件识别电气回路，也不能自动生成线号、接线清单、物料表。所以正规的电气绘图必须使用专属的电气导线命令，搭建标准的电气逻辑，下面就给大家介绍怎么画线：

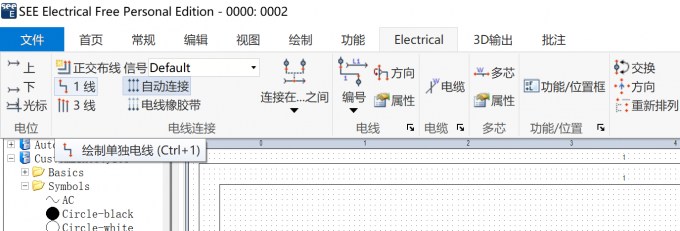

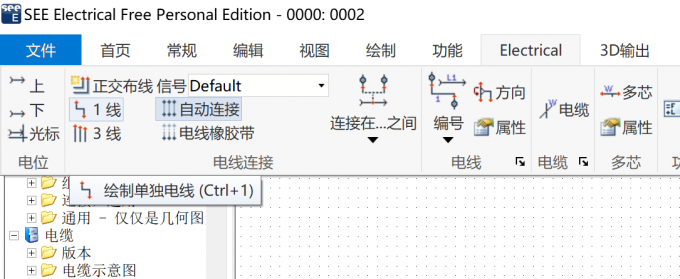

1、首先在SEE Electrical电气绘图软件的顶部工具栏展开Electrical选项，在电线连接功能栏中选择【1线】工具，鼠标悬浮时就能看到功能提示了，这个工具是电气专用绘图导线，有完整的电气属性。

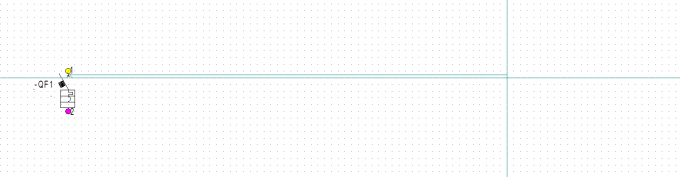

2、点击1线之后，鼠标左键点击放在第一个符号的触点上，随后挪动鼠标将十字交点放在另一个元件的触点上，这样就完成了直线导线的连接。

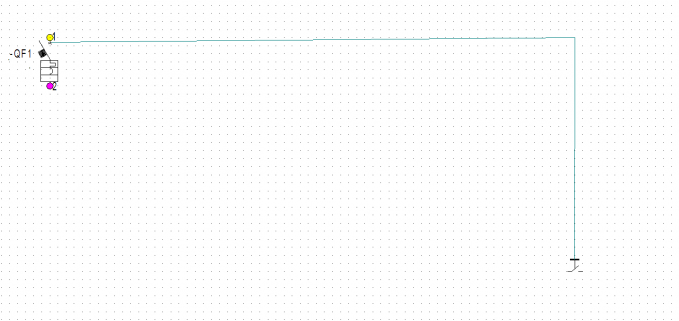

3、想要画有拐角的线，我们只需要点击完第一个元件的触点之后，再在需要拐弯的地方点击鼠标左键就可以产生拐角了。

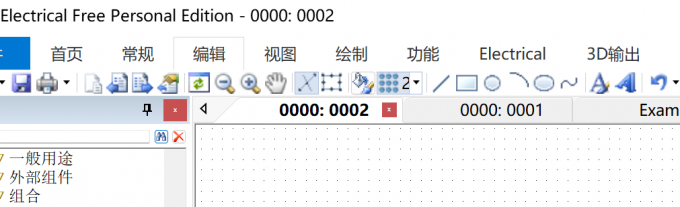

4、最后网格与网格捕捉功能可在首页快捷工具栏开启或关闭。在常规的电气绘图中我们的网格距离都选择2mm，具体选择可根据需求进行修改。

以上就是SEE Electrical能画建筑电气图吗，SEE Electrical电气制图怎么画线的全部内容了。SEE Electrical支持画建筑电气图，我们在绘制建筑电气图时，要先在符号导航页复制粘贴配电箱、断路器等所需电气符号完成布局，再开启网格捕捉，最后通过Electrical菜单的电线工具连接元件。而绘制电气专线需选用SEE Electrical专属【1线】工具，我们可以绘制直线与拐角导线，开启网格捕捉能让接线更准确，保障线路具备电气属性以支持后续自动制表功能。
