SEE Electrical是专业的电气设计软件，可以帮助我们完成整套电气项目的图纸设计工作。无论是原理图的绘制还是各类电气报表的自动输出都可以使用SEE Electrical来完成。其中，SEE Electrical中的接线图为带图形的端子平面图，我们可以根据原理图电气连接关系自动生成，真实地还原元件和端子的实际接线逻辑。下面就给大家介绍一下SEE Electrical能画什么图，SEE Electrical如何画接线图的相关内容。

一、SEE Electrical能画什么图

SEE Electrical主要用于电气设计领域，用于绘制各类电气控制图纸。无论是控制柜原理图、接线图、端子图、PLC 相关图纸，还是设备的回路图、部件布置图，都可以使用SEE Electrical来完成绘制。

除此之外，SEE Electrical还能同步生成端子报表、物料清单等配套文档，也能绘制电缆接线相关图样。这些图在工控设备、配电柜、机械设备的电气设计中比较多。输出的图纸格式可以导出成PDF、CAD等格式用于交付生产。不过SEE Electrical不擅长复杂三维机械建模，核心更聚焦于二维电气类图样绘制。下面就给大家演示一下如何用SEE Electrical画图：

1、我们绘制项目图纸前需先创建工作区，点击SEE Electrical顶部的【文件】，选择【新建】功能。

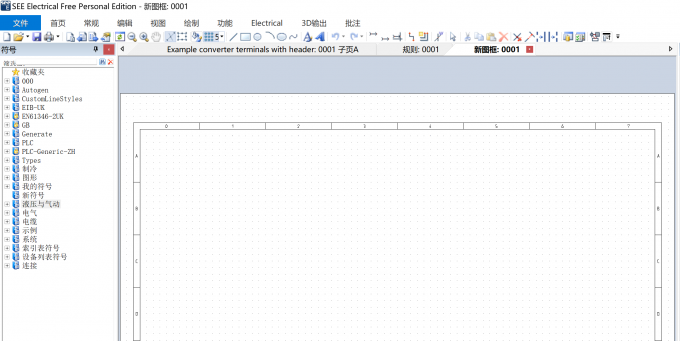

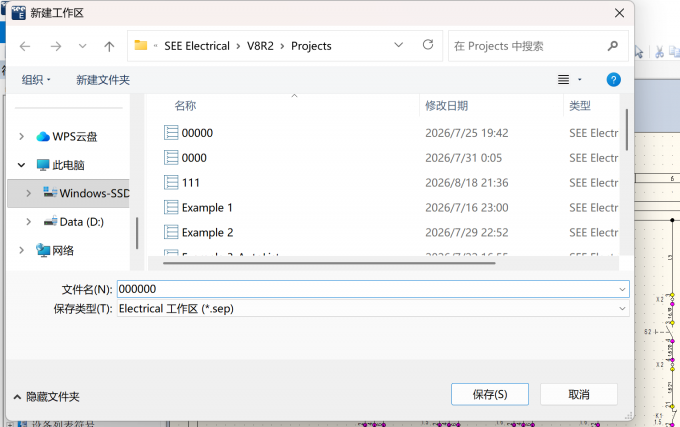

2、我们在弹出的新建窗口中，自定义工作区名称并选择存储路径。这里建议单个项目独立存放文件夹，避免多个项目文件混杂，后期分类管理也很方便。

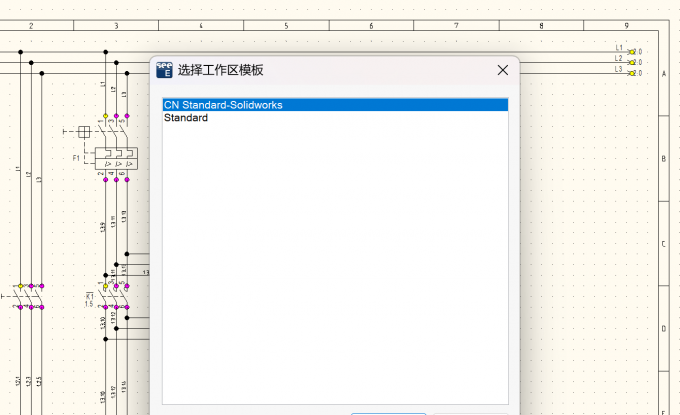

3、确认新建工作区之后，回到原页面开始选择工作区模板。第一个CN Standard‑Solidworks适用于2D原理图以及3D机柜布置图。第二个Standard为普通通用工作模板，不具备SolidWorks联动接口。

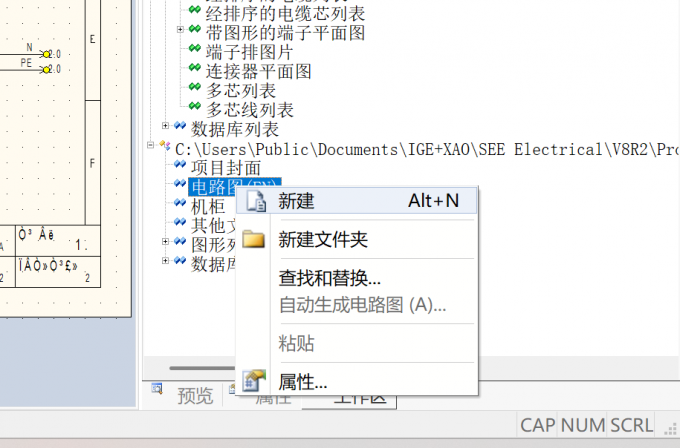

4、确认工作区模板之后，在工作区导航页中找到新建项目，并在该项目中的电路图中新建项目图纸。

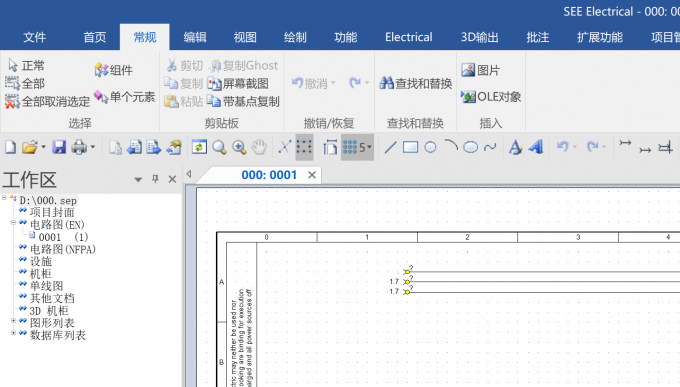

5、随后在Electrical绘图功能区绘制所需图纸。

二、SEE Electrical如何画接线图

在电气设计中，接线图是不能手动逐笔绘制的，因为手动绘图没办法关联原理图的真实电气数据。很容易出现导线错乱、端子编号不符等问题，进而造成现场接线失误。而且如果修改原理图，手动绘制的接线图没办法同步更新，这就会造成整套工程文档数据不一致。因此，我们应该通过报表生成器自动生成，下面给大家演示一下该如何操作：

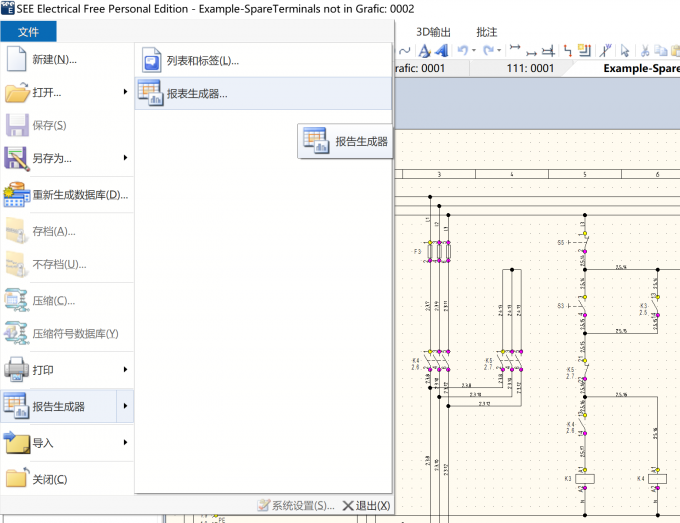

1、我们在生成接线图前，需要确保项目内所有端子、导线、元件参数完整，元件属性全部填写完善，可以避免生成的接线图出现端子缺失、连线丢失、编号错乱等问题。确认没问题后，我们点击SEE Electrical中的【文件】，在下拉菜单中打开【报告生成器】。

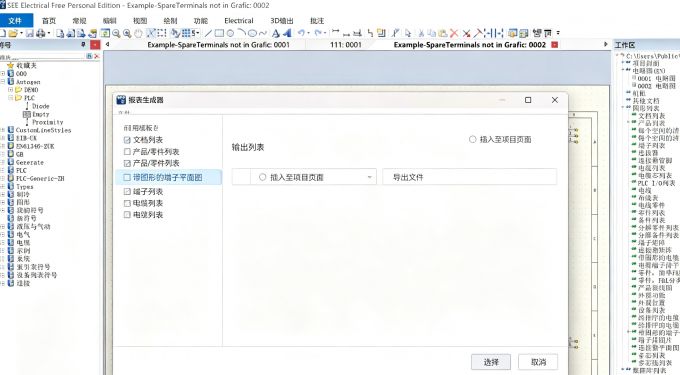

2、在弹出的生成窗口右侧列表中，我们勾选【带图形的端子平面图】，输出方式选择【插至项目页面】，点击确认选择。SEE Electrical将自动新增图纸页面并生成完整接线图。不过，SEE Electrical商业版没有生成次数限制，免费版则只支持3次生成机会，超出次数只能清空历史项目后重新生成。

以上就是SEE Electrical能画什么图，SEE Electrical如何画接线图的全部内容了。SEE Electrical可以完成整套电气项目图纸的设计工作，在新建图纸时，需要先点击【文件】，然后【新建】创建工作区，接着设置名称与保存路径，按照我们的需求选择对应模板，再新建项目图纸进行绘制。生成接线图前需要完善端子、元件等参数，打开报告生成器，勾选带图形的端子平面图，选择插入项目页面，确认后自动生成接线图。
