新能源与电力行业应用案例

新能源和电力设备企业做电气设计时，最容易遇到的问题不是单张图纸画不出来，而是从方案、报价、设计、三维布局、生产加工到装配接线之间，数据没有真正连起来。特别是储能、光伏、充电设备、成套柜等项目，产品迭代快、交付周期短、结构空间紧凑，如果还靠手工画图、人工统计BOM、手动整理接线表和导线表，后面很容易出现效率低、错误多、返工多的问题。SEE Electrical新能源与电力行业电气数字化解决方案，主要就是帮助企业把电气设计、柜体布局、制造数据和现场生产流程打通。
一、新能源与电力设备企业常见问题

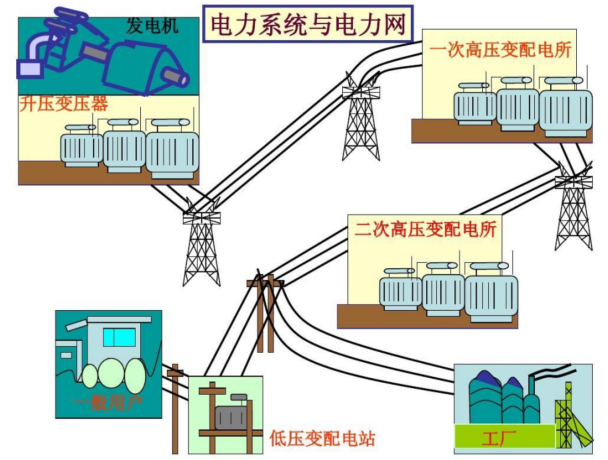

电力行业覆盖发电、输电、变电、配电和供电等环节，相关设备包括高低压开关设备、断路器、变压器、互感器、电抗器、电容器、保护设备等。到了新能源领域，还会涉及储能变流器、光伏设备、充电桩、充电柜、PCS等产品，电气设计和生产协同要求更高。

1、项目交付周期越来越短
电力设备和新能源设备项目往往要经历报价竞标、配置方案、生成图纸、三维设计、生产加工、装配接线和运行维护等环节。项目周期一压缩，设计、工艺、生产之间只要有一个环节靠人工反复确认，就会拖慢整体交付。
2、图纸和生产数据容易脱节
很多企业的一次图、二次图、材料清单、端子表、接线表、布局图之间缺少关联。图纸改了，BOM和接线资料不一定同步更新；设计端做完了，生产端还要重新整理做线表、导线表和接线图，重复劳动多，也容易出错。
3、三维设计和布线数据不足
在储能变流器、充电设备、光伏产线设备这类产品中，结构空间通常比较紧凑，线缆路径也不一定都能按传统线槽走线。如果没有专业的三维布线和线长数据，现场工艺人员只能靠经验处理，线材浪费、布线路径不合理、装配返工的问题都会增加。

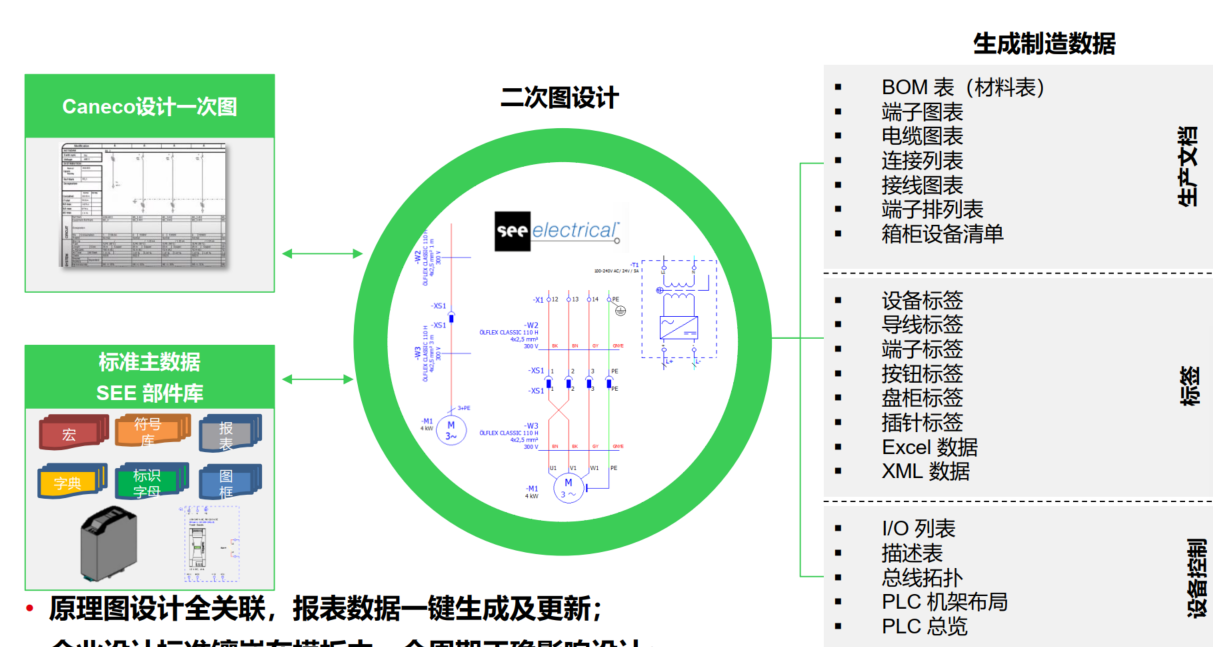

二、SEE Electrical能解决什么问题
SEE Electrical不是只解决“画图”这一个动作，而是围绕电气设计、三维柜体布局、生产数据输出和现场接线指导形成一套完整流程。对于新能源和电力设备企业来说，它更像是一个电气数据平台。

1、统一电气设计标准
SEE Electrical可以用于原理图设计，配合标准主数据、部件库、符号库、宏库、图框和报表模板，帮助企业把图纸结构、元器件编号、端子表、BOM和接线表统一起来。这样项目复用时，不再只是复制旧图，而是复用一套比较规范的数据和模板。
2、自动生成生产资料
SEE Electrical可以输出BOM表、端子图表、电缆图表、连接列表、接线图表、端子排列表、设备标签、导线标签、I/O列表等资料。对生产和工艺人员来说，这些数据比单纯看原理图更直接，也能减少人工整理表格的时间。
3、支持三维布局和无纸化生产
SEE Electrical 3D Panel可以进行机柜三维布局、自动柜内布线、线长计算、钻孔数据输出和线缆加工信息整理。SEE Shopfloor则可以把来自3D Panel的数据用于现场生产，为工人提供更清晰的布线信息，减少在电路图中反复查找和理解的时间。
三、客户案例
在新能源和电力行业里，SEE Electrical的应用价值主要体现在三类场景：储能PCS、充电设备和光伏产线设备。它们的问题不完全一样，但底层需求很接近，都是希望设计更标准、数据更准确、生产更顺畅。

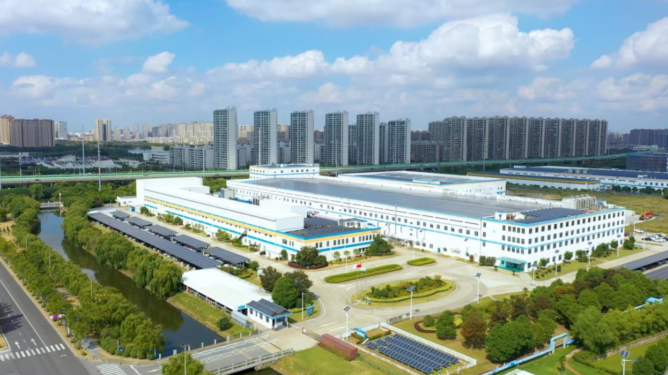

1、某储能变流器PCS公司案例

某储能变流器公司从2013年开始布局电力储能领域，产品链覆盖光伏逆变器、储能变流器、充电桩等电力电子产品。储能变流器是一类高度集成的电力电子设备，内部空间紧凑，电气布局呈现多平面、多空间特点；同时，80%以上线路需要通过结构绑扎、自定义路径等方式完成跨平面走线。
该客户引入SEE Electrical 3D Panel和SEE Electrical 2D Panel后，能够导入结构模型，搭建电气三维设备库，读取二维项目并实施三维布线。项目用3个月时间完成“三维工艺技术”部署，并在2.5MW PCS上实现整机结构、电气的数字化仿真，输出首台全数字样机。阶段性收益也比较直观：以单台2.5MW PCS为基准，线材用量减少106.47米，线材成本降低90.78元；如果按年产500台PCS及其他产品计算，线材年用量可减少近6万米，线材成本可降低超5万元。

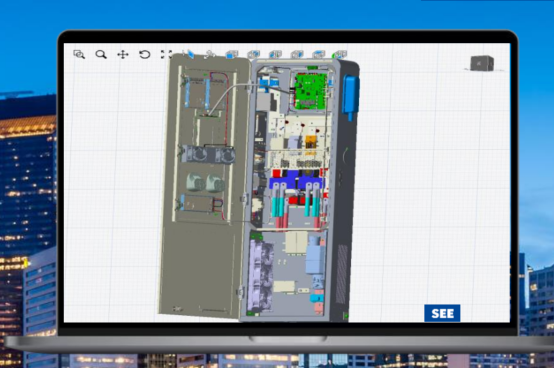

2、某数字能源案例

某数字能源在充电设备和新能源智慧能源装备领域有较强代表性。客户原理图中包含PCB板，连接点多，手动跳转容易出现错误；原理图数据不完整，需要工艺人员额外补充信息；接线图和导线表制作复杂，电气、结构、工艺、生产之间沟通频繁，设计更改成本较高。
引入SEE Electrical Expert和3D Panel等方案后，关联跳转信息可以自动生成，原理图准确率提升；复杂接线图和导线表可以自动生成，减少人工处理；统一电气数据也让电气、结构、工艺协同更加顺畅。对企业来说，这不只是节省画图时间，更是降低沟通成本和设计变更次数。
3、某光伏产线设备公司案例

某光伏产线设备公司原理图比较混乱，过去使用接线图式画法，调试人员需要在页面之间反复翻找才能理清关系。设备体量大、结构复杂，包含多个功能单元，部门之间的协同也容易出问题。同时，线缆数量多、种类复杂，制作线缆表费时，接线人员水平不一致时更容易出错。
使用SEE Electrical后，客户完成了标准图纸转换，不再使用接线图式画法，原理图可读性提升；按照部门创建不同图表类模板后，项目结构更清晰，图纸管理和打印也更方便；对于多个相同炉管和大量重复图纸，可以通过快速智能复制提升绘图效率；线表自动生成后，线缆制作更准确，接线人员也更容易理解。
总结
新能源和电力设备企业推进电气数字化，重点不是简单换一个画图软件，而是让电气设计数据能够贯穿设计、工艺、生产和现场接线。SEE Electrical通过统一设计标准、自动生成报表、支持三维布线和现场生产指导，帮助企业减少手工统计、降低错误率、缩短交付周期。对于储能PCS、充电设备、光伏产线设备和成套柜制造企业来说，这类平台能让电气设计从“靠经验处理”逐步变成“靠标准和数据流转”。
