SEE Electrical如何导入PDF图纸 SEE Electrical如何导入部件库

品牌型号：联想小新14pro

系统：Windows 11 64位操作系统

软件版本：SEE Electrical V8R2

我们在工作中，经常会遇到只有PDF图纸，没有源文件，无法直接编辑的情况。而学会PDF的导入功能，可以将图纸作为底图参考，帮助我们提取图纸当中的线条，省去需要全部绘图的大量工时。而在绘制图纸时，我们有时候会遇到SEE Electrical中的部件无法满足我们需要的情况，这就需要导入外部的部件库，扩充我们的物料型号，用以满足绘图需求。下面就给大家介绍一下SEE Electrical如何导入PDF图纸，SEE Electrical如何导入部件库的相关内容。

一、SEE Electrical如何导入PDF图纸

很多的外部资料、早期项目只有纸质图纸扫描生成的PDF文件，没有SEE源文件，没办法直接编辑修改，我们只能导入到SEE Electrical中放到底层作为参考底图，然后再上方新建具有电气属性的原理图，下面就来说说该如何操作：

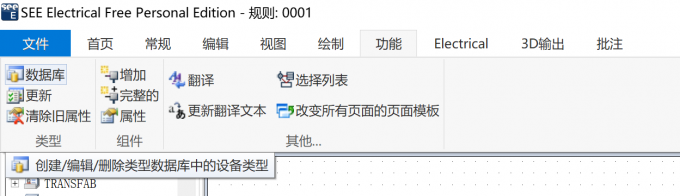

1、在SEE Electrical首页工具栏中找到【功能】选项，功能的展开项中点击【数据库】。其中【文件】菜单下的导入功能，是无法用于PDF图纸底图、部件数据库导入的。

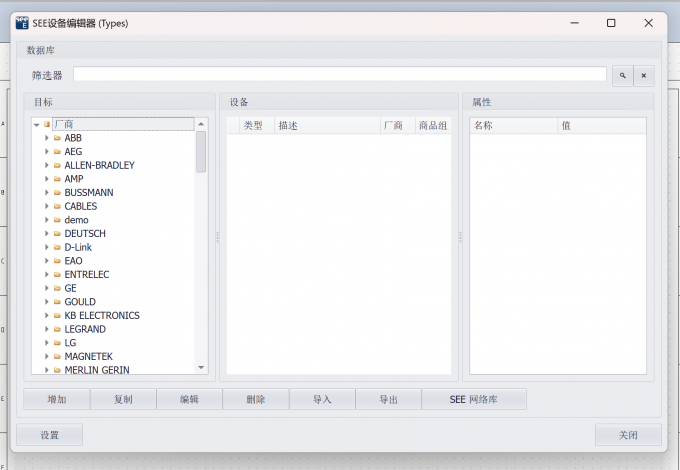

2、点击数据库之后，我们在新弹出的SEE设备编辑器窗口中找到倒数第二列中的【导入】并点击。

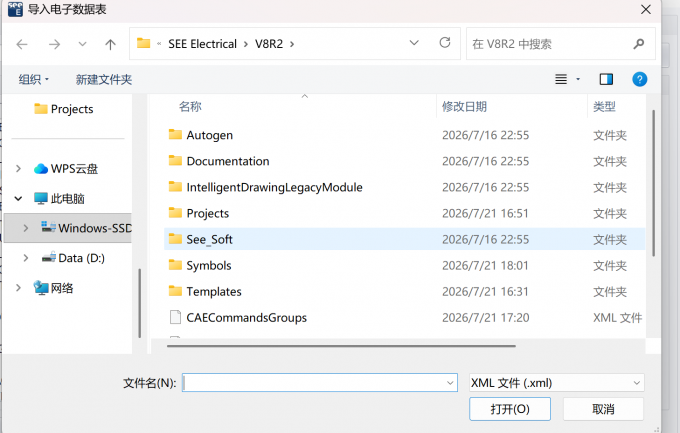

3、点击导入之后，我们会进入文件夹在文件夹中找到我们需要导入的PDF图纸，并打开就完成了在SEE Electrical中的PDF图纸导入。

二、SEE Electrical如何导入部件库

如果只有符号没有部件，那只能画出图形，但缺少型号、订货号、品牌参数等信息，图纸只是简易的示意图。只有导入部件库后，元件才可以绑定真实的物料信息，再用SEE Electrical一键输出规范的采购清单，否则仅靠示意图是没办法支持采购、柜体加工、车间生产的。在SEE Electrical中，无论是导入PDF图纸还是导入部件库，步骤都差不多。

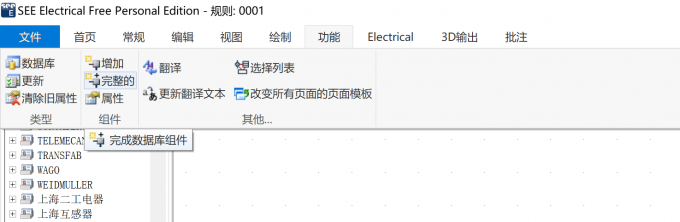

1、我们先在SEE Electrical首页工具栏中点击【功能】选项，在它的展开项中找到【数据库】。

2、选择点击数据库之后，在新弹出的窗口中找到【导入】选项，并点击开始导入新部件。

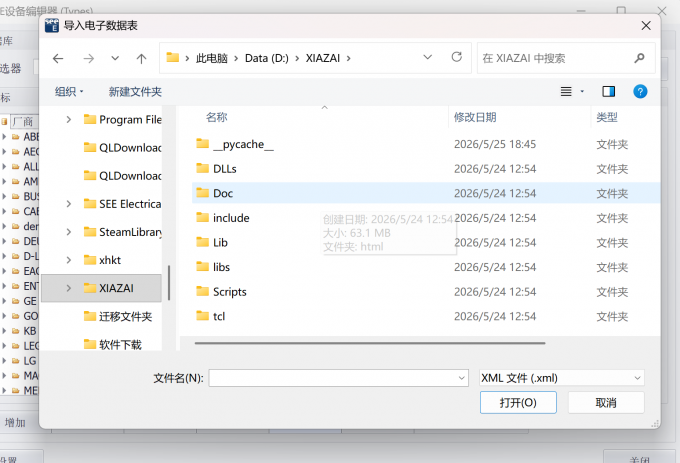

3、点击导入之后，我们在文件夹中选择需要导入的部件，选择完成之后，点击打开就完成了部件的导入。

以上就是SEE Electrical如何导入PDF图纸，SEE Electrical如何导入部件库的全部内容了。上文给大家介绍了如何在SEE Electrical中导入PDF图纸和部件库，都是点击【功能】，然后再点击【数据库】进行导入。PDF图纸导入后只能作为背景底图，没有电气属性，我们再导入后要校验图纸比例，避免尺寸误差。而导入部件库则是为了完善物料型号，只有导入后重新生成数据库，图纸的元件才能加载新增型号，便于物料管理和更新。
