SEE Electrical怎么设置背景颜色 SEE Electrical怎么设置线宽

品牌型号：联想小新14pro

系统：Windows 11 64位操作系统

软件版本：SEE Electrical V8R2

SEE Electrical是一款专业的电气绘图CAD软件，在使用它绘图时，每个人的习惯都不一样，长时间绘制电气图纸时，深色背景能够降低屏幕的强光刺激，缓解眼睛的疲劳。另外，修改背景颜色也不会改变图纸打印输出效果。我们也经常需要调整导线的线宽参数，通过线条的粗细区分主回路和控制回路后，电气原理图的层次就更清晰了。下面就给大家介绍一下SEE Electrical怎么设置背景颜色，SEE Electrical怎么设置线宽的相关内容。

一、SEE Electrical怎么设置背景颜色

经常用同一个背景颜色，看久了难免视觉疲劳，这时候我们可以更改SEE Electrical的背景颜色。不过要注意，修改背景颜色后原有的图纸页面不会自动同步更新，容易造成新旧页面显示效果混淆。

1、我们在进行背景颜色修改设置时，需要让SEE Electrical内没有正在运行的项目。可以在刚打开SEE Electrical没有新建或者打开项目时开始设置。如果已经打开项目，就需要将项目关闭。如果关闭全部的项目后，仍然没办法进入系统设置，需要重启一下SEE Electrical。因为当软件内的项目处于运行状态时，系统设置功能是没办法使用的。完成前面的准备工作后，我们点击【文件】选项卡，在下拉菜单中选择系统设置。

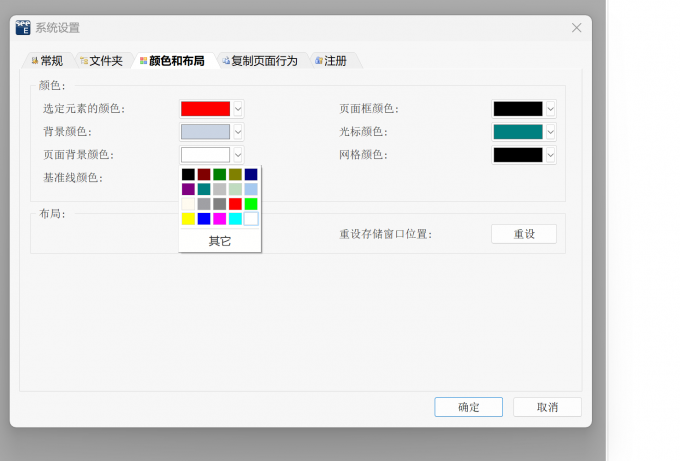

2、我们点击系统设置之后，在弹出的系统设置窗口中，点击【颜色和布局】这一栏，在颜色选项列表中找到页面背景颜色，挑选目标颜色后点击确定，即可完成背景颜色修改。

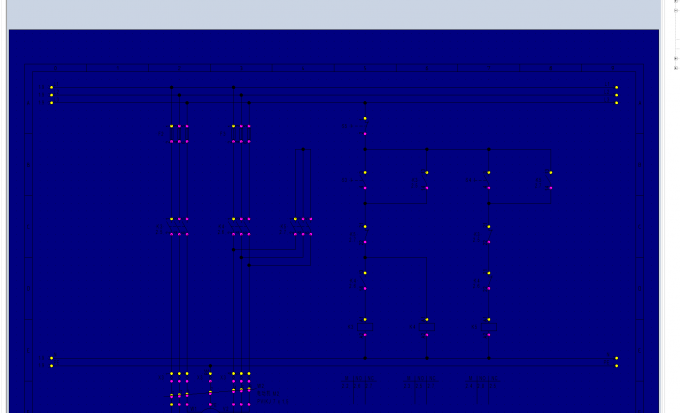

3、点击确认之后，回到绘图页面就可以看到我们选定的颜色了。

二、SEE Electrical怎么设置线宽

在电气绘图时，如果不会调整线宽，会让图纸内的所有导线粗细统一，造成图纸层次模糊、打印后线条难以区分的问题，不符合电气制图的相关规范。下面就来说说该如何操作：

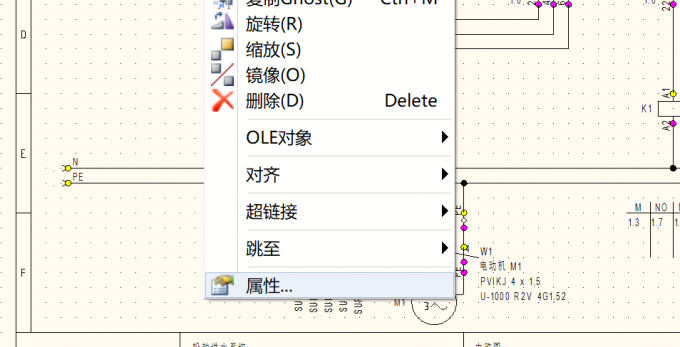

1、我们先在SEE Electrical中打开需要调整线宽的目标项目，然后在图纸空白的位置鼠标右键，选择【属性】。

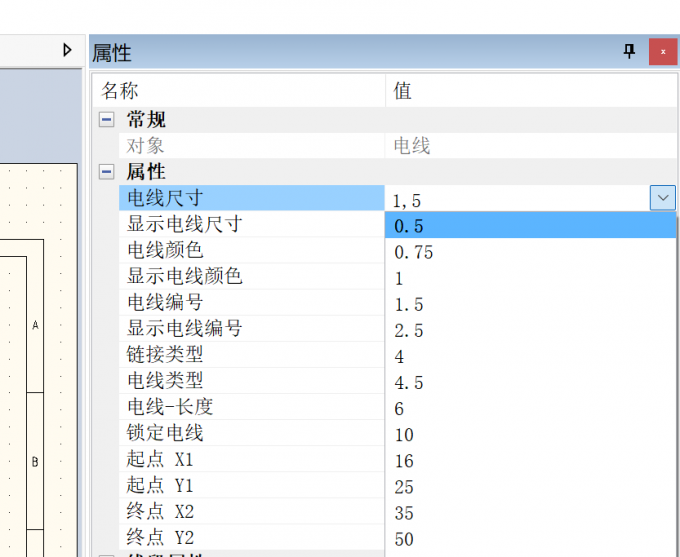

2、点击属性之后，我们可以在绘图区的左侧或右侧看到属性导航页，在属性导航页中找到电线尺寸，浏览电线尺寸，选择合适大小，也可以手动输入，按下Enter键修改电线尺寸。

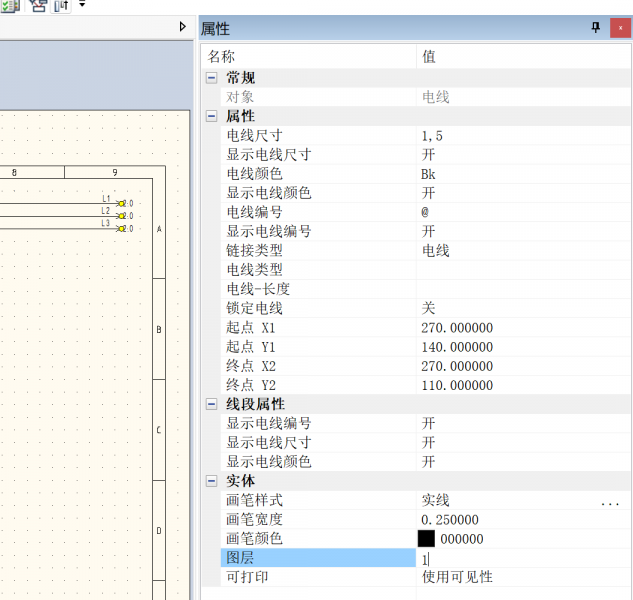

3、如果一个项目的电线分为不同图层，我们需要在不同图层中找到对应电线，并修改电线宽度。

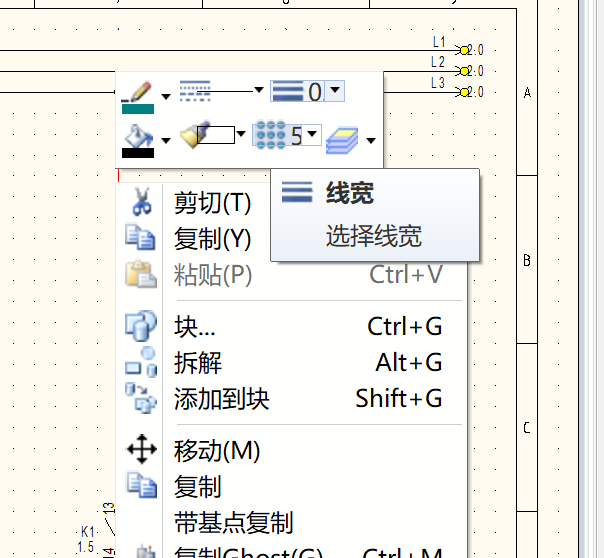

4、如果只想修改项目图纸中的单一导线，我们可以直接鼠标左键框选住该导线，直到导线变为红色即确认选中，随后鼠标右键展开，点击线宽进行修改。点击线宽可以选择固定数值，或手动输入数值后按下Enter键。

以上就是SEE Electrical怎么设置背景颜色，SEE Electrical怎么设置线宽的全部内容了。我们在修改背景颜色时，需要关闭所有的项目，然后通过文件进入系统设置，在颜色和布局中修改背景颜色并确认。在SEE Electrical中调整导线线宽，需要打开项目后，在图纸的空白处右键属性，然后在属性中调整电线的尺寸，接着分图层修改对应的导线宽度。也可以单独选中单个导线，然后右键修改线宽。
