SEE Electrical是什么软件 SEE Electrical好不好学

品牌型号：联想小新14pro

系统：Windows 11 64位操作系统

软件版本：SEE Electrical V8R2

SEE Electrical作为专业的电气绘图软件，在电气原理图设计工作中经常会用到，可以帮助我们完成电气原理图的绘制、报表的生成、电气图纸的导出等工作。SEE Electrical 中包含标准的符号库和项目模板，可以提升我们电气制图的效率。下面就给大家介绍一下SEE Electrical是什么软件，SEE Electrical好不好学的相关内容。

一、SEE Electrical是什么软件

SEE Electrical是电气CAD设计软件，主要应用在电气设计、自动化开发、成套配电等场景。相较于其他电气设计软件，SEE Electrical的特点就是入门门槛更低，操作更简洁，新手不需要长时间的培训就能快速上手操作，因此在高校的电气专业中已经被纳入教学软件。SEE Electrical分为免费版和商用版，免费版可以满足新手入门学习的需求，商用版则适配中小型项目、复杂的工控项目设计。

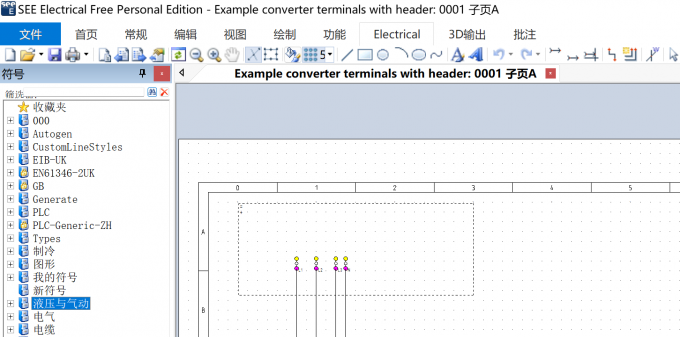

1、我们首先来介绍SEE Electrical商业版，它的主页面分为绘图区和导航页，布局和免费版相同。最上部的工具栏有常用的电气绘图工具和普通绘图工具。而且在商业版的SEE Electrical中，单个项目可以新建多个图纸，没有数量限制。

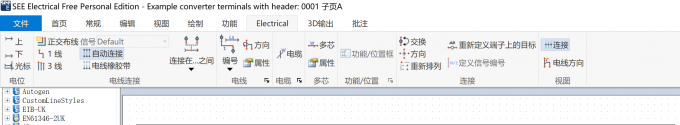

2、在免费版的SEE Electrical软件中我们同样也可以看到两个区域和基本的绘图工具，而在免费版当中单个项目中最多新建三张图纸，插入第四张时直接报错阻止操作。这就是商业版和免费版的最大差别。

3、免费版的软件中电气绘制功能区集中在Electrical选项卡中，在该选项卡中基本可以完成所有电气图纸的绘制，且在绘制选项卡中可以完成自动连线和自动编号。需要注意在绘制选项卡中的任何线和符号都不具有电气属性。

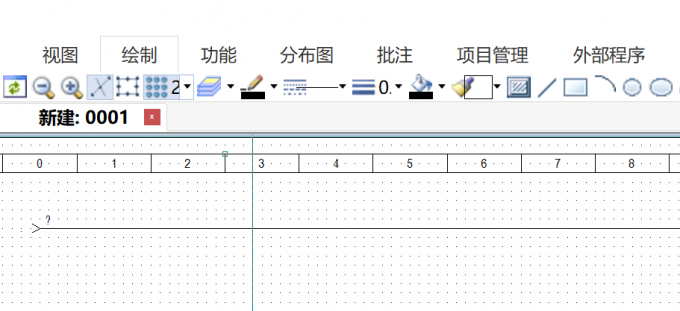

4、而商业版的SEE Electrical，电气绘图工具分散在绘制、功能、分布图三个选项卡中，在这三个选项卡中可以找到电气绘制工具。在绘制选项卡中我们需要注意所勾选工具是否是电气栏的。

二、SEE Electrical好不好学

SEE Electrical软件整体上手简单，基础原理图绘制容易学会。难点在于项目模板设置、报表生成、图纸导出，这部分需要多加练习。想要基本掌握SEE Electrical，需要了解左侧项目树窗口，懂得符号库面板的使用，掌握Electrical功能区的各项内容，知道如何修改项目属性窗口中的东西。

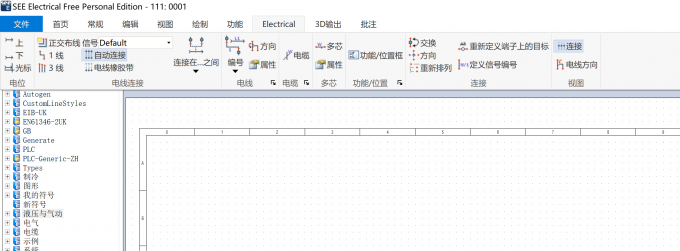

1、首先是Electrical功能区的各项内容。这里无论是我们想要基本使用，还是精通都要学会最重要的自动连线功能和自动编号功能，而且该页面中每一个功能都具有电气属性。

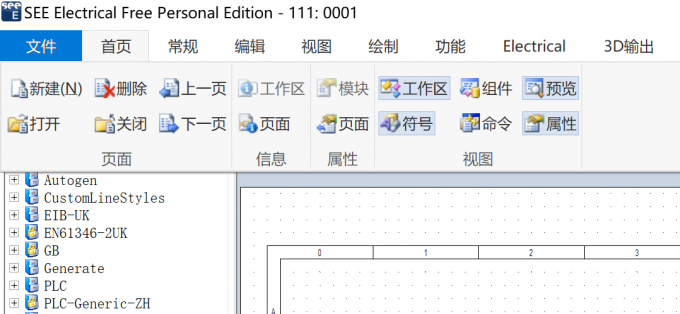

2、随后我们需要知道如何打开项目树窗口。在首页工具栏的下拉选项中，我们可以看到页面、工作区、符号等导航页。点击首页下拉菜单中信息、属性、视图类的任意选项，它的具体内容就会分别展现在绘图区的左右两侧。

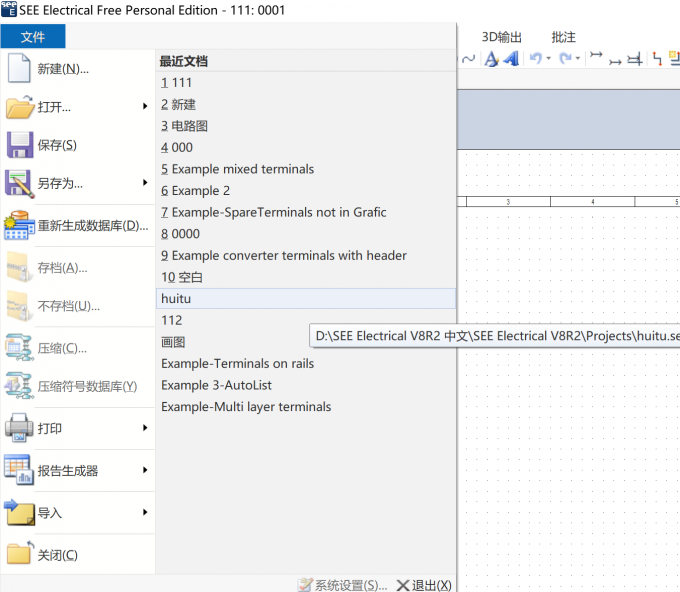

3、在文件的下拉选项中我们可以进行新建项目和图纸、打开不同类型的图纸如CAD图纸、保存项目、修改完项目模板之后另存为项目新模板、用打印功能将所绘制的电气图纸转换成PDF模式、或者生成物料清单电子报表、导入不同软件图纸的操作。

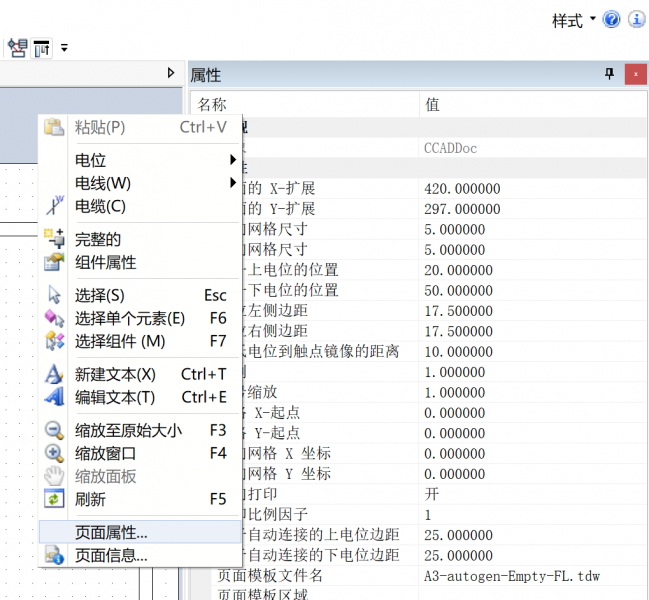

4、最后我们需要知道在页面信息和页面属性中，可以修改作者、修改项目名称、设置编号规则、修改图纸大小和页面模板。

以上就是SEE Electrical是什么软件，SEE Electrical好不好学的全部内容了。SEE Electrical整体还是比较好学的，基础的电气绘图很容易掌握，只需要熟练运用 Electrical 电气功能、调出项目树，掌握文件菜单等操作，并且学会修改页面属性、模板与图纸参数就可以完成常规设计。如果想要深度学习SEE Electrical软件，在掌握以上内容的基础上还要学习PLC功能、机柜2D布局、DWG互转等功能。
