SEE Electrical可以导入PDF文件吗 SEE Electrical可以导入CAD文件作为图框使用吗

品牌型号：联想小新14pro

系统：Windows 11 64位操作系统

软件版本：SEE Electrical V8R2

PDF图纸没办法直接在SEE Electrical中查看编辑，所以我们可以先将PDF图纸导入到SEE Electrical中，将PDF文件作为背景底图，辅助电气设计和图纸的核对，能节省重新绘图的时间。我们如果要统一整套项目的图框样式，可以导入DWG/DXF格式CAD文件，整理后保存为自定义页面模板，让图框能重复使用，提升电气绘图的效率。下面就给大家介绍一下SEE Electrical可以导入PDF文件吗，SEE Electrical可以导入CAD文件作为图框使用吗的相关内容。

一、SEE Electrical可以导入PDF文件吗

在SEE Electrical中导入PDF文件，可以将旧版的图纸、技术规范嵌入到项目中，作为绘图背景。如果我们不会导入PDF底图，就只能切换窗口对照参考图纸，不仅很麻烦，还非常容易遗漏细节。而导入的PDF只能作为静态背景图，不具备任何的电气属性，无法转换为可编辑的元件。下面就来介绍一下该如何操作：

SEE Electrical分为商业版与免费版，对应三种导入方法。

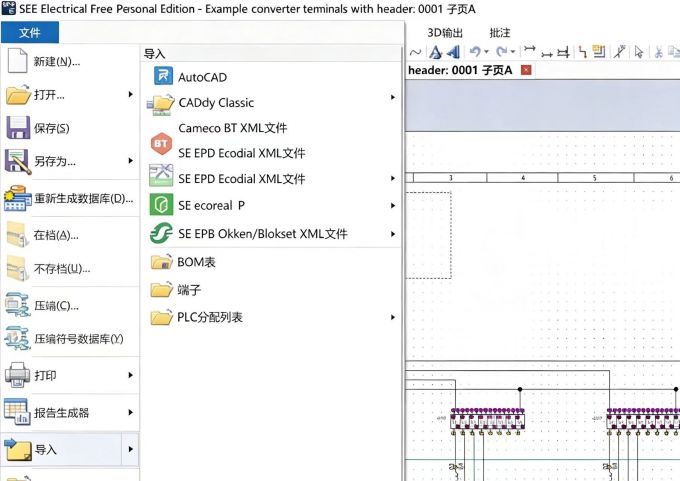

方法一：文件直接导入。我们点击SEE Electrical电气CAD软件的【文件】选项卡，在下拉菜单中选择【导入】，在新弹出的文件夹窗口中选中需要导入的PDF文件，就完成了对PDF文件的导入。

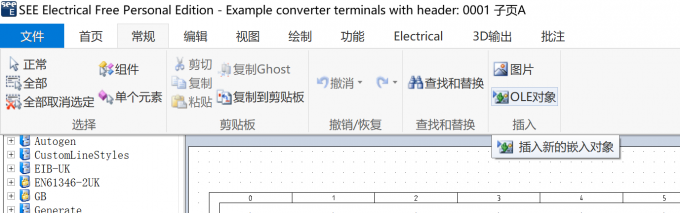

方法二：OLE对象插入（商业版专属）。我们展开【常规】选项卡，在插入功能栏中点击【OLE对象】，进行PDF文件的插入。不过这个功能只有商业版完整支持，免费版目前已经删减了这个功能。而且不同的SEE Electrical版本的OLE对象入口位置略有差异，部分的SEE Electrical版本位于绘制工具栏中。

方法三：图片间接导入（免费版通用）。如果用的是SEE Electrical免费版，没有OLE功能，我们可以先将PDF截图或导出为JPG、BMP图片格式，然后在【常规】选项卡中点击【图片】功能，插入转换好的图像文件。导入后需手动拖拽、缩放图片，调整大小与位置，这样才能适配绘图页面。

二、SEE Electrical可以导入CAD文件作为图框使用吗

工作中，我们要学会偷懒，我们通过复用各类模板可以有效减少电气绘图的时间。通过将CAD文件导入到SEE Electrical中，我们就能复用外部标准的CAD图框和参考图纸，避免手动绘制图框的重复工作量，还能让对外协作和项目的图纸格式统一。不过SEE Electrical的商业版和免费版导入CAD的方式也有所区别。

1、先来说说商业版CAD图框的导入，我们先在SEE Electrical中点击【文件】选项卡，找到【AutoCAD】格式选项，在文件夹中选中目标DWG、DXF文件，就可以直接导入CAD图形作为图纸图框使用。

2、免费版最大的问题是没有原生的AutoCAD导入功能，我们可以先在CAD软件中将图框导出为JPG、PNG图片格式。注意，导出时需要控制图片分辨率，避免因为分辨率太高，让软件运行卡顿。图片导出完成后，我们在SEE Electrical【常规】选项卡中点击【图片】，插入图片即可充当图框使用。

以上就是SEE Electrical可以导入PDF文件吗，SEE Electrical可以导入CAD文件作为图框使用吗的全部内容了。在SEE Electrical中导入PDF文件有三种方式：直接文件导入，商业版能插入OLE 对象，免费版则需要把PDF文件转成图片再插入，PDF只能作为静态背景。而导入CAD图框也不难，商业版SEE Electrical通过【文件】下的AutoCAD功能，直接导入DWG/DXF文件。免费版的SEE Electrical是要先将CAD图框导出成图片，再插入图片充当图框，实现图框复用。
