SEE Electrical如何更改线的颜色 SEE Electrical连接线的粗细怎么改

品牌型号：联想小新14pro

系统：Windows 11 64位操作系统

软件版本：SEE Electrical V8R2

在电气图纸绘制完成后，有时会遇到所有导线颜色一样，我们没办法快速区分动力线、控制线、信号线等不同类型的回路问题，很容易看错。而在SEE Electrical中我们可以修改导线颜色，并且根据电气规范对不同功能的线路进行颜色区分。除此之外，如果导线的粗细统一，我们就没办法快速区分主回路、控制回路这些信息，所以也要通过SEE Electrical调整连接线的粗细。下面就给大家介绍一下SEE Electrical如何更改线的颜色，SEE Electrical连接线的粗细怎么改的相关内容。

一、SEE Electrical如何更改线的颜色

想要在电气图纸上能快速区分线路功能，就需要规范导线的颜色。我们通过自定义导线的颜色，能让图纸的线路层级清晰，也方便后续图纸的施工使用。下面用SEE Electrical给大家演示一下如何操作：

1、我们先在SEE Electrical中，鼠标左键框选出需要修改颜色的多条导线，或者鼠标左键双击单根导线进行选中，导线变色就代表选中成功了。然后点击鼠标右键，在展开菜单中点击【选择颜色】。

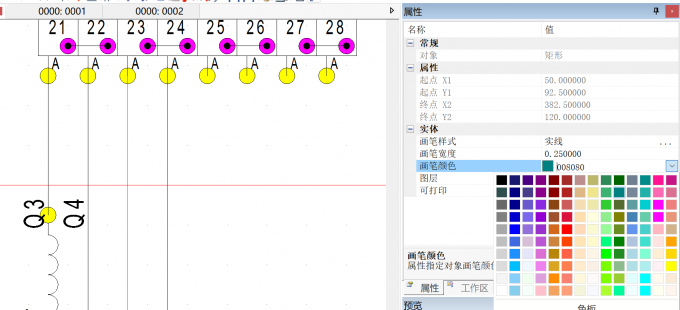

2、除了上述方法外，我们也可以右键点击【属性】选项，在右侧属性导航面板中找到画笔颜色参数，点击增加并根据自身需要设置颜色，这样就可以将导线颜色区分开来了。

二、SEE Electrical连接线的粗细怎么改

如果电气图纸中默认导线的粗细统一，就无法区分主功率回路与普通控制回路，打印时也会出现线条堆叠、模糊不清的问题。这时候我们可以用SEE Electrical修改连接线的粗细：

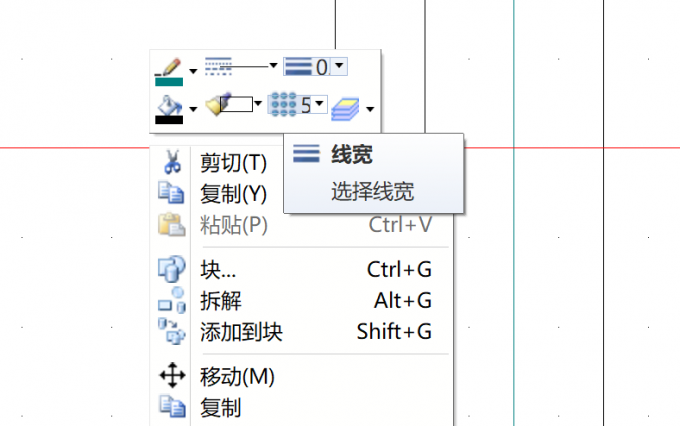

1、我们在SEE Electrical中先点击需要调整粗细的导线，或者双击单根导线完成选中，导线变色就是选中成功。然后鼠标右击，在展开项中选择【线宽】，就可以快速切换导线粗细样式了。

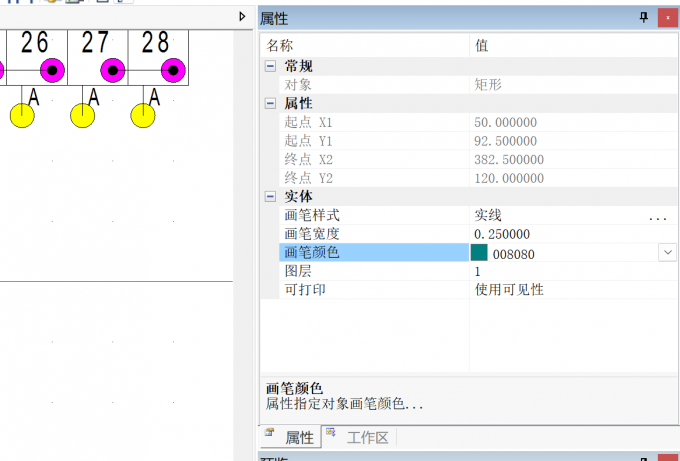

2、除了这种快捷切换线宽的方式之外，还有精准参数修改方式。我们先鼠标右键打开属性窗口，在右侧属性导航栏中找到画笔宽度参数，然后手动输入对应数值，按下Enter键确认，就能更精准地完成了导线粗细的自定义修改。

以上就是SEE Electrical如何更改线的颜色，SEE Electrical连接线的粗细怎么改的全部内容了。无论是导线颜色的修改，还是连接线粗细的调整，都是电气绘图中的常用操作之一，只有掌握了这些操作的方法，才能绘制出更专业规范的电气图纸。我们在改导线颜色的时候，要先选中需要更改的电气导线，然后右键选择【选择颜色】就可以根据需求修改了。而改连接线的粗细，则是选中导线后右键点击【线宽】切换，或者属性面板中设置具体的数值确认。不过也要注意，零地线颜色不能随意改动，线宽也不要过大避免图纸错乱。
