SEE Electrical图框比例怎么修改 SEE Electrical部件怎么比例放大

品牌型号：联想小新14pro

系统：Windows 11 64位操作系统

软件版本：SEE Electrical V8R2

图框如果和实际的绘图要求不匹配，打印时图纸中的内容就会超出图框的边界。我们可以通过在SEE Electrical中修改图框比例来适配A3、A4等多种标准纸张规格。如果图纸内的元件大小参差不齐，符号尺寸小导致打印模糊，可以通过调整部件的比例缩放来解决。下面就给大家介绍一下SEE Electrical图框比例怎么修改，SEE Electrical部件怎么比例放大的相关内容。

一、SEE Electrical图框比例怎么修改

只有合适的图框比例，才能让图纸中的所有绘图内容都置于图框的内部，满足不同企业、厂商对图框尺寸的定制化要求。例如工作中，我们遇到一套已经绘制完成的控制柜原理图，默认采用A3图框，但是企业归档要求统一输出A4版本，如果我们直接打印，缩放会造成文字符号挤压，只能通过修改图框比例来解决。下面来说说如何操作：

1、我们先确认当前处于SEE Electrical电气设计软件中，待修改图框对应的工作区，然后在图框任意位置点击鼠标右键，选择【页面属性】。

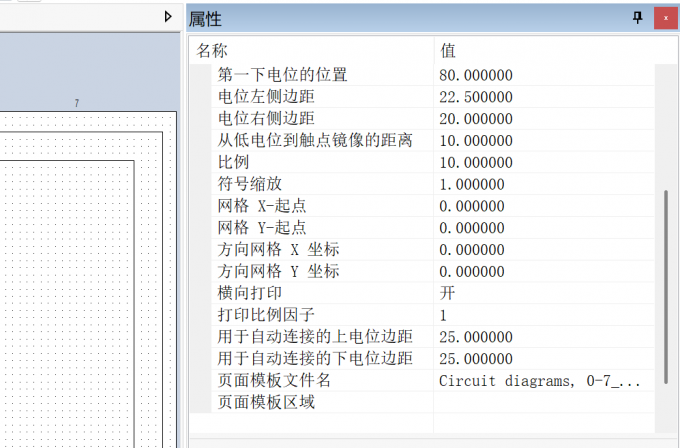

2、我们打开页面属性后，需要在绘图区域两侧调出属性导航面板，找到图框比例对应的参数栏，然后结合项目纸张规格输入合适的图框比例数值，输入完成按下Enter键确认，SEE Electrical就可以实时更新图框大小了。

3、以刚刚提到的A3转A4归档案例为例，我们在参数栏填入对应缩放比例，回车后图框自动适配，修改完成后记得预览，检查一下所有图纸内容是否全部都落在图框范围内。

二、SEE Electrical部件怎么比例放大

如果在绘制电气原理图时，出现元件尺寸大小不一的情况，想优化图纸的元件排布，就需要学习一下如何在 SEE Electrical 中放大部件比例。我们缩放部件时，只会改变符号显示大小，不会改动元器件本身电气参数，也不会影响报表、接线生成。

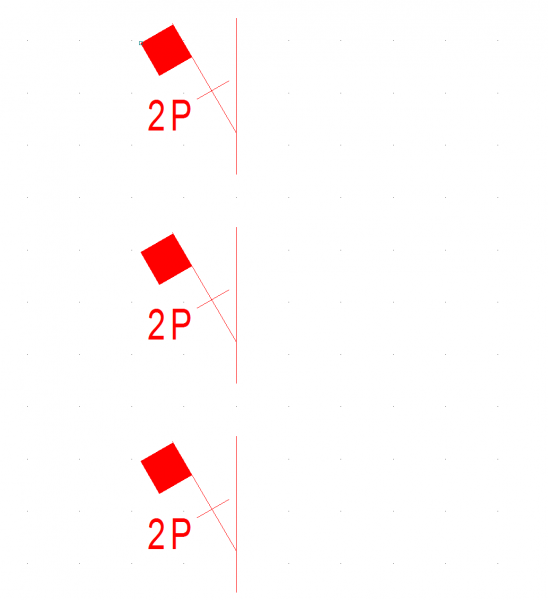

1、我们先在SEE Electrical中，鼠标左键框选需要比例放大的部件，或者双击部件完成选中，选中后部件颜色会变成红色。

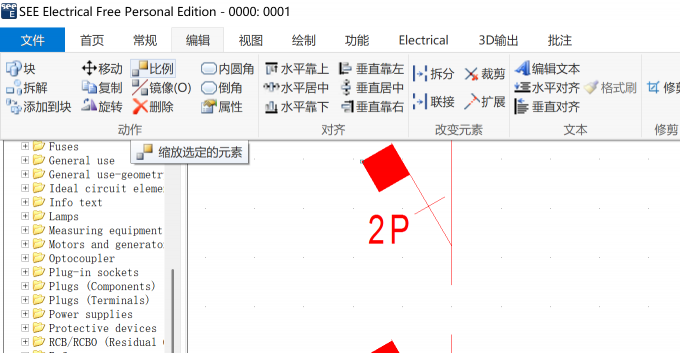

2、选中部件后，在顶部工具栏点开【编辑】下拉菜单，再点击【比例】选项。

3、点击比例之后，我们挪动鼠标可以看到部件是根据比例进行放大和缩小的，且部件的方向不会发生变化，确认放大比例之后，鼠标左键点击完成部件的比例放大。

以上SEE Electrical图框比例怎么修改，SEE Electrical部件怎么比例放大的全部内容了。我们在SEE Electrical中修改图框比例，需要先在图框工作区右键选择【页面属性】，调出属性导航面板，然后输入比例数值按回车确认就可以了。而部件比例缩放的修改，则是先框选或双击部件，部件变红就是选中状态，接着我们打开顶部【编辑】菜单，点击【比例】，移动鼠标调整缩放大小，左键点击确定完成修改。
