SEE Electrical符号怎么放大缩小 SEE Electrical符号放置后如何调整间距

品牌型号：联想小新14pro

系统：Windows 11 64位操作系统

软件版本：SEE Electrical V8R2

我们在电气图纸绘制的过程中，经常会遇到元器件符号的尺寸参差不齐的情况，有些符号的尺寸偏小，导出成PDF或者打印后容易看不清楚。而有些符号则尺寸偏大，这会挤占图纸的布局空间，导致元件堆叠、文字遮挡等情况出现，影响图纸的观看。因此我们要学会在SEE Electrical中调整符号大小和元件摆放间距。下面就给大家介绍一下SEE Electrical符号怎么放大缩小，SEE Electrical符号放置后如何调整间距的相关内容。

一、SEE Electrical符号怎么放大缩小

符号大小不一，最直观的影响就是电气图纸阅读不方便，因此我们要统一整张图纸的元件规格，适配不同图纸模板的布局要求，让所有的元件规范统一，下面来说说在SEE Electrical中如何操作：

1、我们先在SEE Electrical电气绘图软件中鼠标左键框选中需要调整尺寸的符号元件，也可以直接鼠标左键双击单个元件完成选中。选中元件后点击鼠标右键，在展开菜单中点击【缩放】功能，进入符号尺寸调整模式。

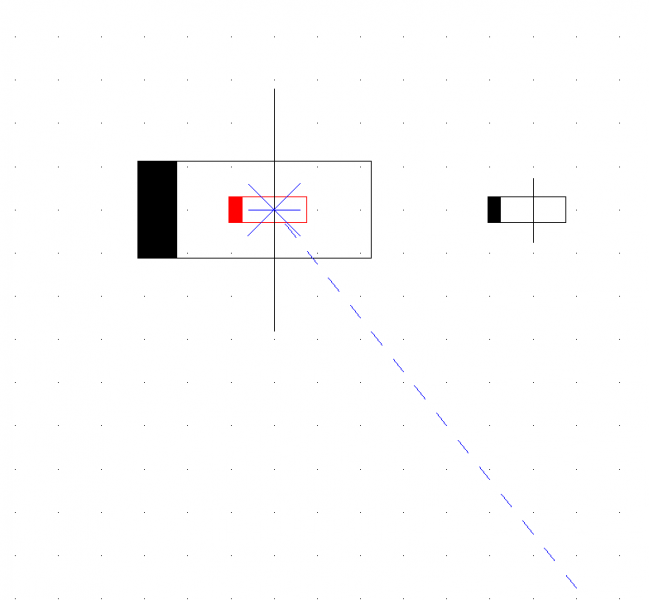

2、我们点击缩放功能后，通过挪动鼠标，元件会跟随鼠标移动实时放大或缩小。SEE Electrical有网格吸附功能，在调整过程中，元件点位会始终贴合网格点位，不会出现点位偏移。调整至合适尺寸后，接着点击鼠标左键即可确认缩放效果。

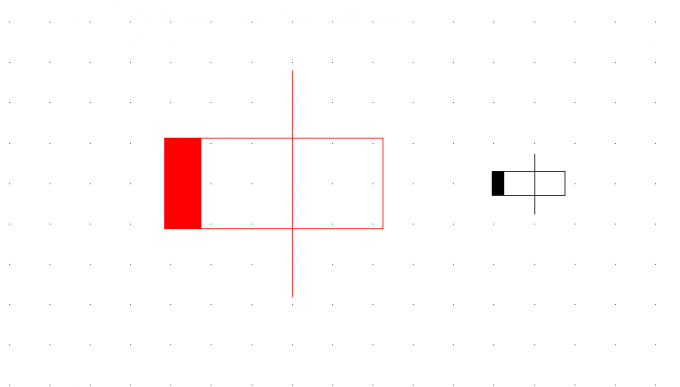

3、鼠标左键确认完成后，我们返回绘图区域就可以查看调整后的符号，元件尺寸规整、接线点位准确，并且还不会破坏原有电气连接关系。

二、SEE Electrical符号放置后如何调整间距

电气绘图过程中，图纸设计的规范很重要，如果元件随意摆放，会导致布线拥挤、回路杂乱、文字重叠，不仅影响图纸的阅读，还不利于后期的查线和修改。因此，我们可以通过对齐与间距调整功能，让元件间预留出足够的走线和标注空间。

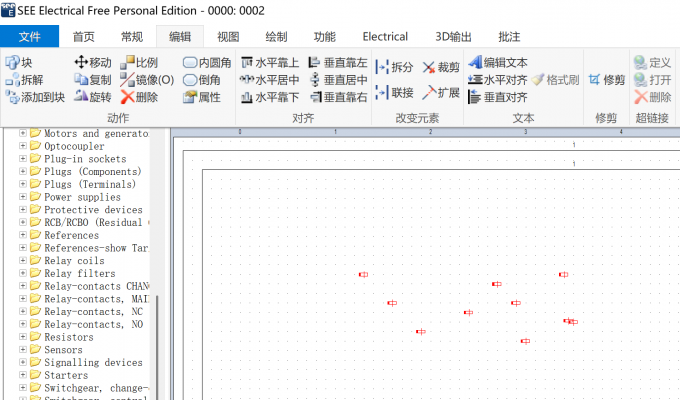

1、首先使用鼠标左键框选需要统一排布、调整间距的多个符号，然后我们在顶部工具栏点击【编辑】并展开，在编辑下拉项中找到【对齐】功能，再根据排版需求选择对应的对齐方式，这里我以水平靠上对齐为例进行操作。

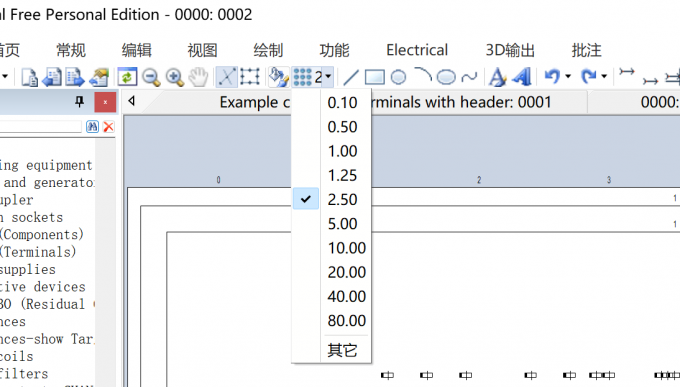

2、执行对齐命令后，多个元件就能实现水平整齐排布。下面就是进行间距精细化调整，调整前一定要开启网格显示与网格捕捉功能，这样可以让元件自动吸附至标准网格点，避免出现元件错位的情况。行业常规绘图网格标准为2.5，全程保持网格参数统一，然后再根据网格间距手动微调元件位置，就可以完成标准化间距排布了。

以上就是SEE Electrical符号怎么放大缩小，SEE Electrical符号放置后如何调整间距的全部内容了。我们在SEE Electrical中缩放符号时，要注意不要单独调整单个元件，缩放完成后要打印预览一下效果。在调整元件间距期间，需要预留足够的文字注释和布线空间，以免线路拥挤遮挡。调整结束后，要复查一下线圈、触点的跨页交叉引用，确认没问题。
