SEE Electrical怎么修改符号大小 SEE Electrical符号修改后怎么刷新

品牌型号：联想小新14pro

系统：Windows 11 64位操作系统

软件版本：SEE Electrical V8R2

我们在工作中，最喜欢什么样的电气设计图纸？肯定是那些严格遵循电气制图规范，布局又合理，电气逻辑准确，元器件信息完整的图纸。一份容易阅读的电气图纸，无论是电气工程师审图、改图，还是车间接线工人施工，都能快速看懂回路逻辑，并按照图纸开展工作，也可以降低沟通误差和施工出错率，从而减少工作中沟通成本。在实际绘图过程中，我们经常会遇到新旧符号尺寸不统一、元件大小参差不齐、局部图纸拥挤错乱的问题，这就需要我们手动调整符号尺寸并及时刷新图纸。下面就给大家介绍一下SEE Electrical怎么修改符号大小，SEE Electrical符号修改后怎么刷新的相关内容。

一、SEE Electrical怎么修改符号大小

无论是为了图纸好看还是规范，所以就需要我们排版更规范。而在图纸中新旧符号尺寸不一致，很容易破坏回路连接、造成触点与导线排布不协调的问题。我们通过调整符号大小可以统一图纸的排版，保证端子能够准确对接，满足标准化的电气绘图要求。所以我们要调整符号尺寸，统一元件规格，保障触点可靠连接，规范电气原理图的整体布局。

1、首先在SEE Electrical中，鼠标左键框选住我们需要修改的符号，直至其颜色变为红色，也可以鼠标左键双击选中符号。

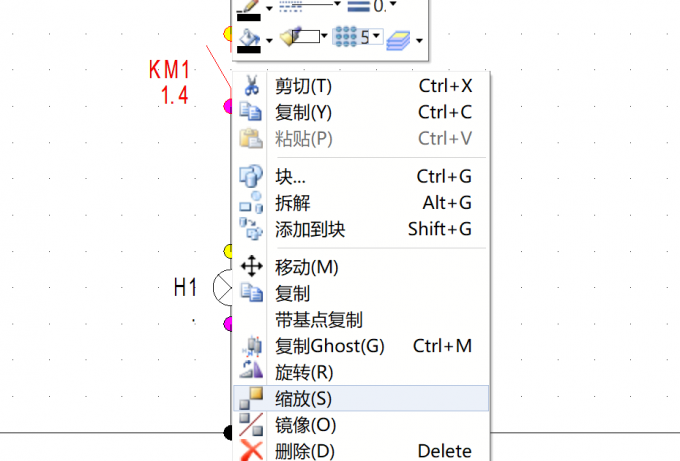

2、确认选中符号之后，我们要鼠标右键点击选中区域，在弹出的右键展开功能项中找到【缩放】选项并点击，进入符号尺寸调整模式。

3、点击完缩放之后，我们再挪动鼠标，过程中可以实时预览元件大小的变化。SEE Electrical具备智能吸附特性，缩放过程中元件触点始终会与导线保持连接，不会出现线路断开、逻辑失效的情况。

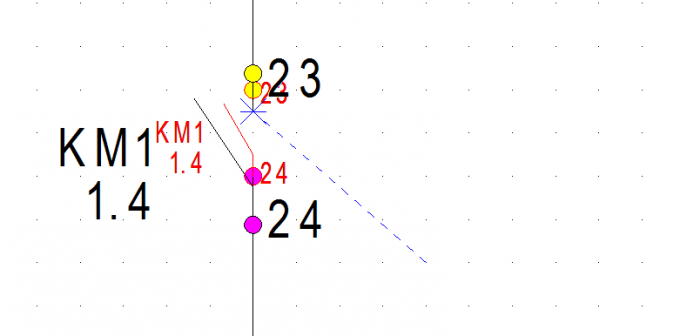

4、鼠标第一次左键点击用于定位缩放基点，日常操作中优先选择元件端子、接线触点作为基点，能最大程度避免导线错位。反复挪动鼠标调整至合适尺寸后，再次点击鼠标左键，就完成了符号大小的修改。

二、SEE Electrical符号修改后怎么刷新

在电气绘图过程中，修改了符号大小之后，符号的刷新能够统一图纸内新旧符号样式，保障电气连接有效，也能解决同类型符号样式杂乱、元件参数不匹配等问题。如果不及时更新，容易出现元件数据不一致的问题。下面就来说说如何操作：

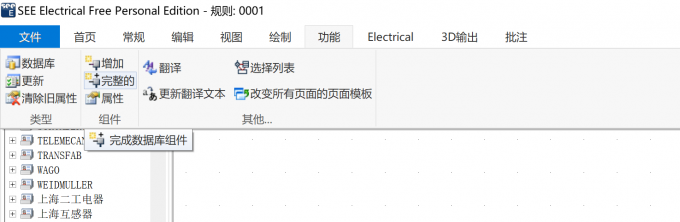

想要避免以上问题我们只需要在SEE Electrical首页工具栏中找到【功能】并点击，在功能的展开项中找到类型这一列中的【更新】，再点击【更新】就可以完成符号修改后的刷新。这一步骤可以同步更新元件基础参数和图纸数据。

三、小结

以上就是SEE Electrical怎么修改符号大小，SEE Electrical符号修改后怎么刷新的全部内容了。上文给大家介绍了如何调整符号尺寸和符号刷新的操作步骤。我们在缩放符号时，要优先选用端子作为基点，防止缩放后导线错位。不过要注意，在【功能】菜单下的更新只能同步元件参数，没办法更改符号外观。如果需要同步图形样式，就需要鼠标右键执行【从库重载符号】或使用查找替换功能。另外，在批量处理符号前一定要先保存项目，避免图纸数据丢失。刷新完成后记得核查图纸，确认导线连接没有错位。
