SEE Electrical如何将属性值修改 SEE Electrical如何将多个图层合并

发布时间:2026-09-09 10: 00: 00

品牌型号:联想小新14pro

系统:Windows 11 64位操作系统

软件版本:SEE Electrical V8R2

SEE Electrical是一款专业的电气CAD软件,我们在使用的过程中为了补全规格、厂家、型号等工程信息会修改元件、导线的属性值。只有完善属性信息后,SEE Electrical才可以自动生成BOM部件汇总表,方便后续的采购和施工核对。下面就给大家介绍一些SEE Electrical如何将属性值修改,SEE Electrical如何将多个图层合并的相关内容。

一、SEE Electrical如何将属性值修改

在电气图纸中,图纸的标注规范很重要。所以我们经常需要通过修改属性值来修改元件、备注、名称等信息,只有完善项目元件数据,才能保障目录和报表输出没问题。下面就来说说在SEE Electrical中怎么修改属性值:

1、先在SEE Electrical选中我们需要修改的对象,我们在修改单个元件时,可以直接鼠标左键双击。而批量修改元件时,可以先框选目标对象,对象变红即为选中状态,再单击鼠标右键,选择【属性】调出属性面板。

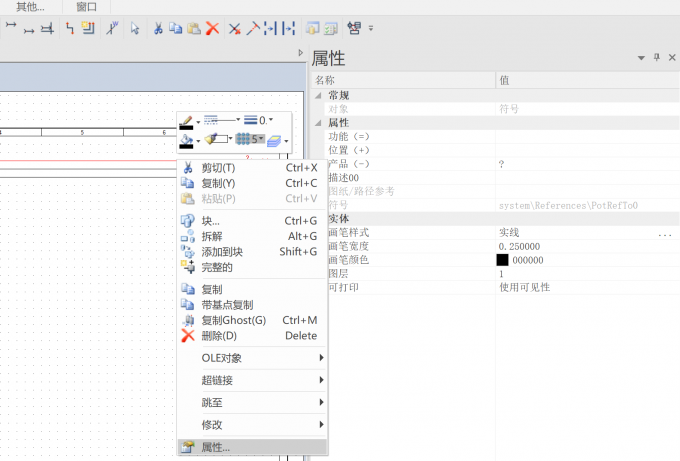

选中修改对象,鼠标右键点击【属性】
图1:选中修改对象,鼠标右键点击【属性】

2、确认打开【属性】导航页后,我们在这个页面中找到需要修改的属性条目,双击对应属性条目,输入新内容,最后按下Enter键就完成了修改。

或者展开【浏览】窗口,在【浏览】窗口的展开项中选中对应内容。修改完成之后,我们需要检查图纸和报表预览,确认属性更新已经生效,可以点击打印预览来预览图纸是否与预期一致。

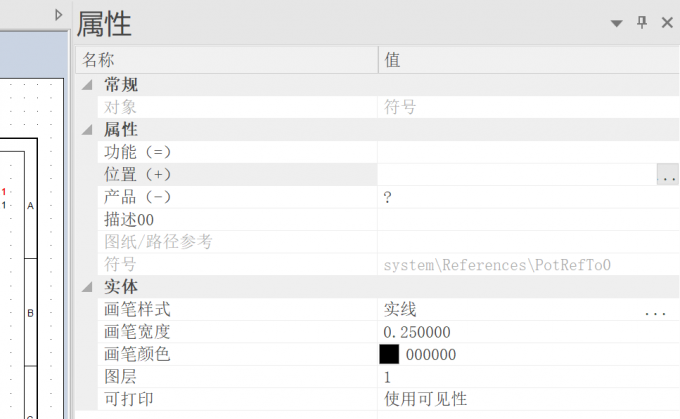

在对应条目中修改属性值
图2:在对应条目中修改属性值

二、SEE Electrical如何将多个图层合并

我们在SEE Electrical中合并多个图层,可以清理导入DWG/DXF后产生的大量冗余图层,方便我们修改线条的颜色,也能减少图层的来回切换操作。而且图层的数据如果太多,会加重SEE Electrical的负载。图层合并后可以提升图纸打开的流畅度,这样图纸导出交付也方便了很多。

1、我们在进行图层合并之前,需要先在SEE Electrical中确认打开了项目。确认打开后点击【视图】选项卡,在【视图】选项卡中找到【图层管理】并点击打开窗口。

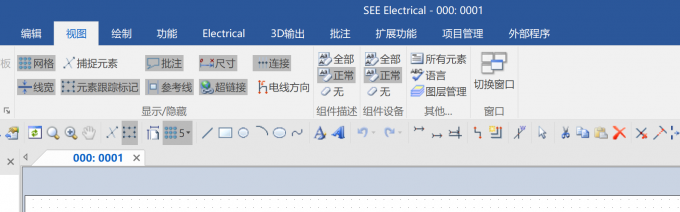

确认打开项目,点击【视图】-【图层管理】
图3:确认打开项目,点击【视图】-【图层管理】

2、接着我们在新弹出的【图层管理】窗口中,选中需要被合并的源图层,然后选择移动元素的目标图层。我们执行合并命令后,源图层内的全部图形都会迁移到目标图层,完成图层合并。合并完成后,就可以将已经清空的源图层删除。

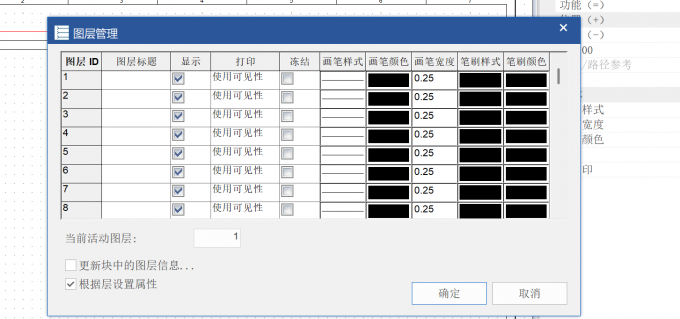

选中需要合并的源图层,执行合并命令
图4:选中需要合并的源图层,执行合并命令

3、不过在合并图层前,我们也要注意做好备份工作,防止图层合并后无法复原。

以上就是SEE Electrical如何将属性值修改,SEE Electrical如何将多个图层合并的全部内容了。我们在SEE Electrical中修改属性值,需要先选中目标对象,然后右键打开属性面板,双击对应条目录入新内容回车确认,完成后别忘了预览图纸和报表校验更新效果。而在SEE Electrical中合并图层则需要先打开项目,进入视图选项卡下的图层管理窗口,我们选定源图层与目标图层执行合并,图形会自动迁移到目标图层,此时我们再清理已经清空的旧图层。记得操作前一定要做好项目备份。
