我们在电气设计过程中，为了保障电气项目的准确落地，常常会用到部件列表和设备列表。两者各司其职，部件列表负责统计元器件的型号、规格还有数量，输出物料清单，方便采购备料。设备列表则负责整理图纸中的设备代号、回路信息，功能并不一样。但有些刚入门的新手理不清两者的关系，下面就给大家介绍一下SEE Electrical部件列表和设备列表区别，SEE Electrical如何生成部件列表的相关内容。

一、SEE Electrical部件列表和设备列表区别

部件列表和设备列表的区别，简单来说就是数据关联，但统计维度不一样。部件列表侧重元器件的物料信息，供我们统计采购。而设备列表更侧重电气图纸内设备的逻辑信息，用于项目的逻辑管理。

如果区分不清楚部件列表和设备列表的差别，用设备列表做采购会出现大量重复条目。用部件列表做图纸核查，无法定位每个元件的图纸位置，造成图纸校对困难。所以我们下面着重强调部件列表和设备列表的主要用途以及核心差别。

1、部件列表即产品列表、BOM采购清单，它对应图形列表里的产品列表，自动合并相同型号元件，统计总数量，用于采购备料。多个同型号元件合并为一行，显示型号、总数量。

设备列表不合并元件，每一个元件单独一行，显示元件标号、图纸页码，用于图纸校对、查找元件位置。

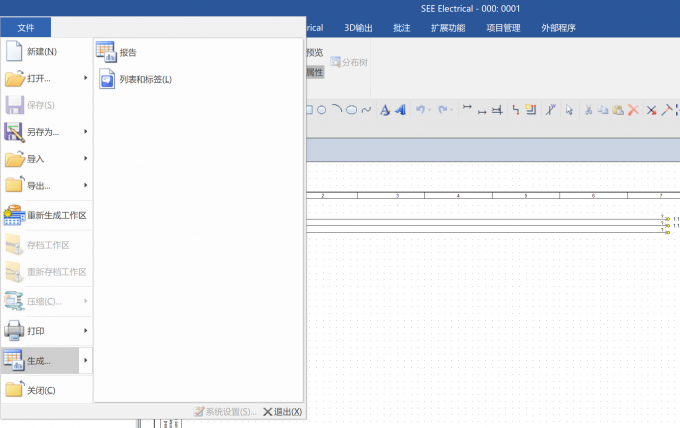

2、想要生成部件列表或设备列表，我们首先需要在SEE Electrical电气设计软件中点击【文件】选项卡，在【文件】选项卡中点击【生成】，再选择【报告】。

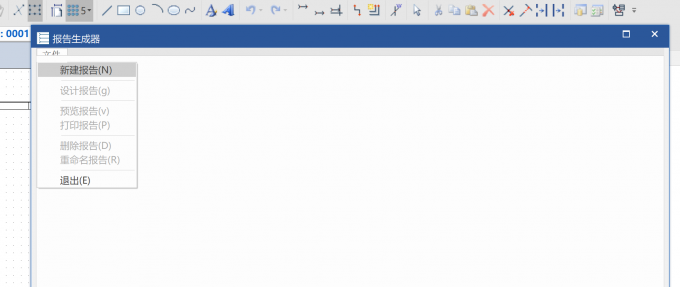

3、点击【报告】之后，在新弹出的【报告生成器】窗口中鼠标右键点击【文件】，展开选择【新建报告】。

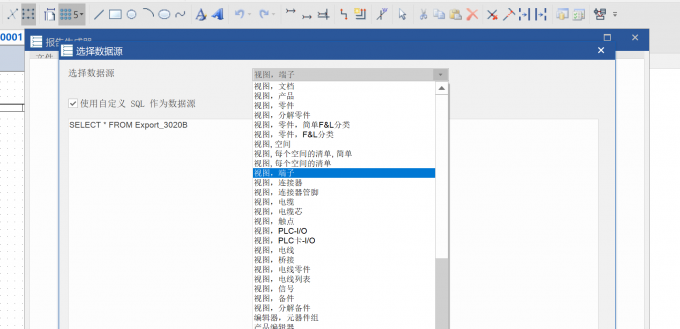

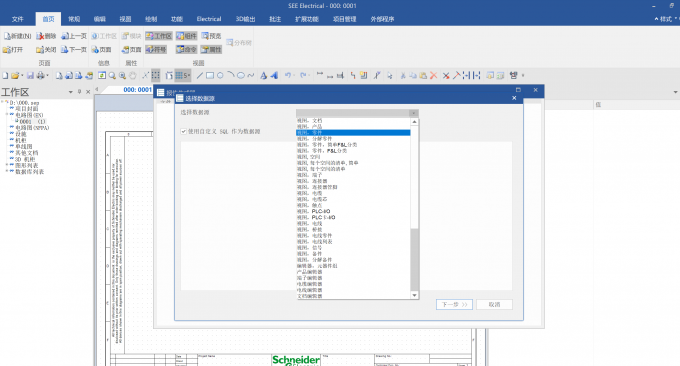

4、最后在选择数据源的时候，如果想要生成【部件列表】则勾选视图、零件，如果想要生成【设备列表】则勾选视图、设备或带有设备清单的选项。确认选择后点击【下一步】就完成了列表的生成。

二、SEE Electrical如何生成部件列表

如果不学会生成部件列表，只能人工统计元器件物料，极易出现漏算、错算数量，无法输出规范采购清单，会影响项目后续备料采购工作，也不能满足电气图纸文档的完整归档要求。

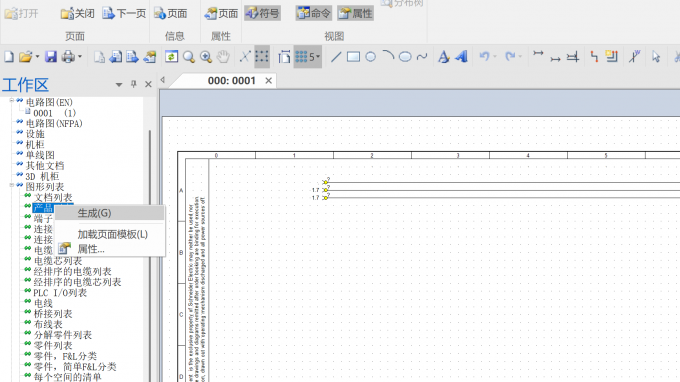

1、生成部件列表之前我们要确认所有的设备已经完成绑定，随后在工作区中展开【图形列表】选项卡，在其中选择【产品列表】，选中后鼠标右键选择【生成】则完成了【部件列表】的输出。

2、同样我们也可以选择展开【文件】选项卡，在文件选项卡的下拉选项中选择【生成】点击【报告】。

3、点击【报告】后新建报告，如果需要生成【部件列表】，需要勾选【视图、零件】。

以上就是SEE Electrical部件列表和设备列表区别，SEE Electrical如何生成部件列表的全部内容了。在电气设计中部件列表通常是用于物料采购，会合并同型号的元器件。而设备列表则用于图纸的校对，元件会逐条显示。它们都可以通过【文件】，点击【生成】-【报告】，在报告生成器中新建报告，接着我们按需求勾选对应的数据源来输出就可以了。生成部件列表前需要完成设备绑定，我们可以在图形列表的产品列表上右键直接生成。
